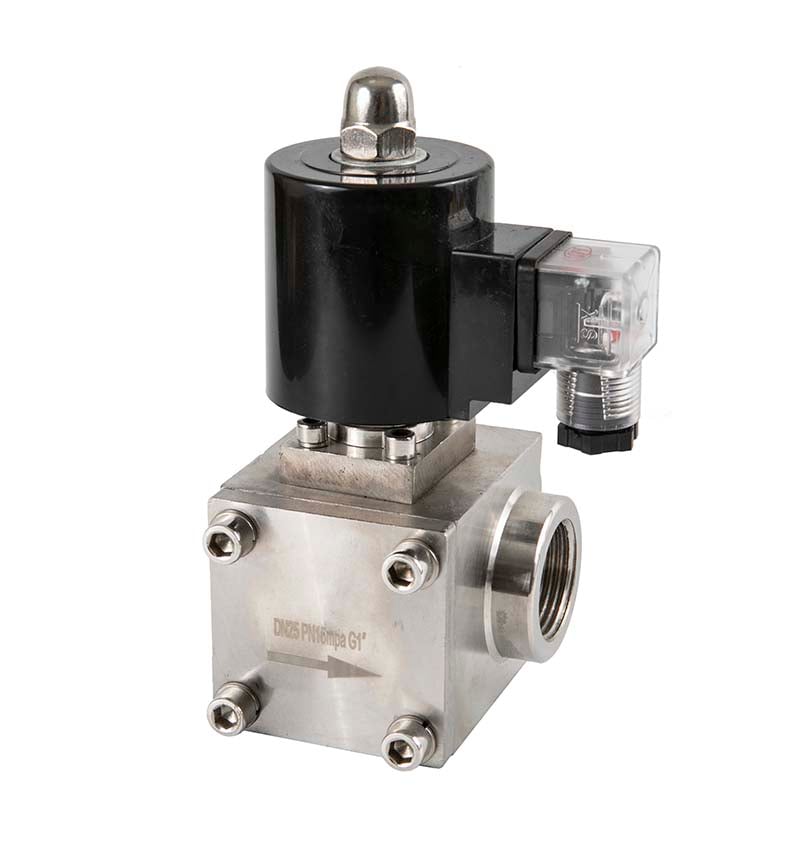

Электромагнитный клапан нержавеющий GAMA XSE-25 высокого давления N.C. 6 - 200 bar PTFE 24-220V (AC/DC)

Name: Электромагнитный клапан нержавеющий GAMA XSE-25 высокого давления N.C. 6 - 220 bar PTFE 24-220V (AC/DC)
Brand: GAMA VALVE
SKU: XSE-25-24-220ACDC
Price: 16236.00 UAH
Availability: InStock

В наличии0Арт.: XSE-25-24-220ACDC

GAMA VALVEВсе товары бренда

16 236 ₴

Безналичный для юр.лицОплата по счёту с НДС. Счёт придёт на email после оформления заказа.

Безналичный для физических лицОплата по счёту на реквизиты компании (IBAN)

Наложенный платёжОплата при получении товара.

По договору с отсрочкойЗаключаем договор с отсрочкой платежа для бюджетных организаций.

Подробнее →

Описание

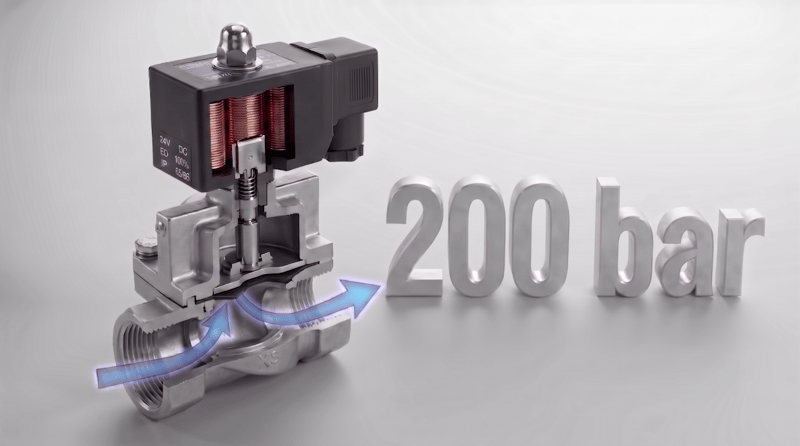

Электромагнитный клапан GAMA XSE из нержавеющей стали, высокого давления, нормально закрытый, 6-200 бар

Нержавеющий корпус · муфтовое присоединение · уплотнение PTFE · катушка 24-220 В AC/DC, IP65

Для магистралей высокого давления

Нержавеющий корпус - запас прочности и стойкость к коррозии

На двухстах барах корпус - главный элемент безопасности. У XSE он выполнен из нержавеющей стали: металл держит и давление, и гидроудары при резком срабатывании, а заодно не корродирует ни от рабочей среды, ни от влаги снаружи. Клапан можно ставить в сырых помещениях и на уличных узлах без дополнительной защиты.

Рабочее давление до 200 бар - на порядок выше обычных клапанов

Стандартные соленоидные клапаны рассчитаны на 10-16 бар. XSE работает в диапазоне от 6 до 200 бар: усиленный нержавеющий корпус, механизм комбинированного действия и уплотнение PTFE держат нагрузки испытательных стендов, моек высокого давления, гидравлических и насосных линий. Это специализированный клапан для напорных магистралей - минимальный перепад для срабатывания составляет 6 бар.

Уплотнение PTFE - инертно к среде и не стареет

Вместо резиновых мембран здесь PTFE (фторопласт) - материал, который не набухает в маслах и нефтепродуктах, не боится агрессивной химии и не дубеет со временем. Диапазон температур среды - от −10 до +80 °C. Для клапана, работающего под высоким давлением, это означает стабильную герметичность на весь ресурс, без «уставшей» мембраны через год службы.

Одна катушка на любое питание: 24-220 В AC/DC

Катушка универсальная - работает и от постоянного, и от переменного тока во всём диапазоне 24–220 В. Не нужно подбирать модификацию под щит управления и держать запас катушек на разные напряжения: один и тот же клапан подключается к контроллеру на 24 В и к промышленной сети 220 В. Класс защиты IP65 позволяет монтаж вне шкафа, разъём - стандартный DIN.

Характеристики

Вид клапана

нормально закрытый

Напряжение

24-220V (AC/DC)

Материал уплотнения

PTFE

Тип присоединения

муфтовое

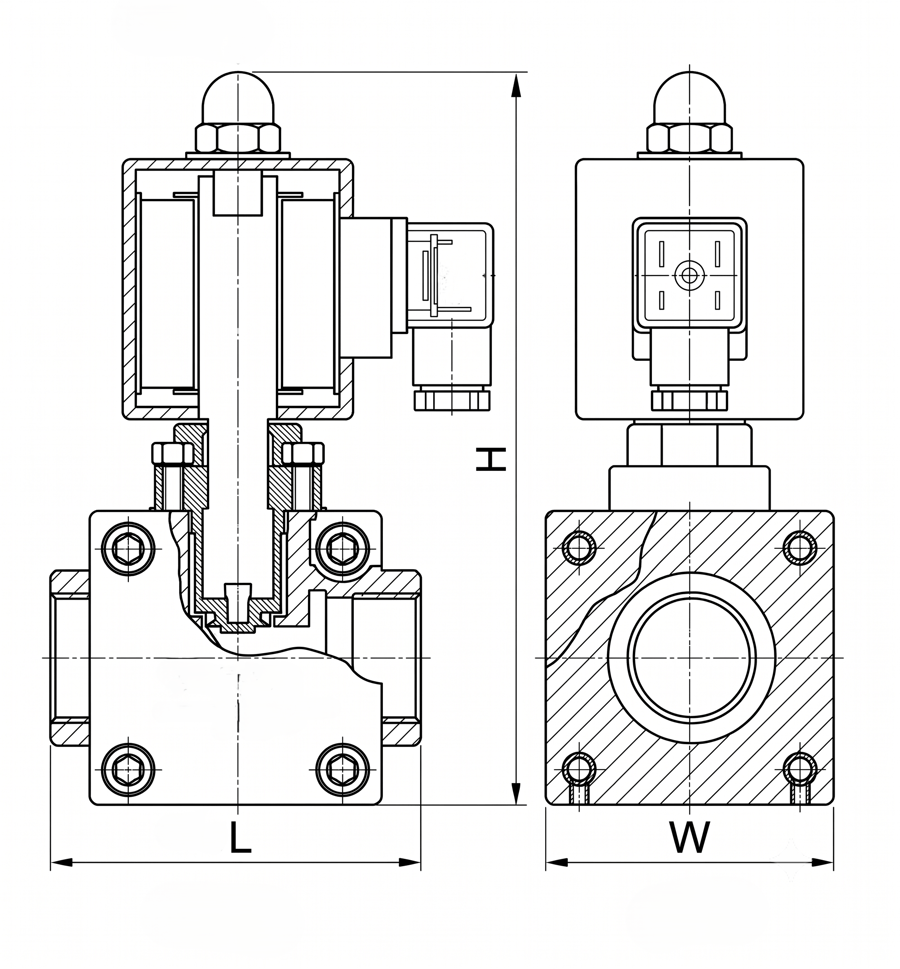

Присоединительные размеры

DN 25 (1")

Размер в миллиметрах

Резьба G 1″ (DN 25) в миллиметрах

BSPP — трубная цилиндрическая, ISO 228

⚠️ DN — условный проход, а не размер резьбы. Штангенциркуль покажет значения ниже, а не «25 мм».

G 1″ (DN 25)

Н — наружная

≈ 33,2 ммпо вершинам витков (они смотрят наружу)

В — внутренняя

≈ 30,3 ммдиаметр отверстия — по вершинам витков (они смотрят внутрь)

Как измерить: в обоих случаях штангенциркуль касается вершин витков: у наружной резьбы они смотрят наружу — меряйте губками снаружи; у внутренней — внутрь отверстия, меряйте губками для внутренних измерений.

Намерили другое? Все размеры G (BSP)

Резьба	DN	Наружная, Ø мм	Внутренняя, Ø мм	Витков на дюйм
G 1/8″	DN 6	9,7	8,6	28
G 1/4″	DN 8	13,2	11,4	19
G 3/8″	DN 10	16,7	15,0	19
G 1/2″	DN 15	21,0	18,6	14
G 3/4″	DN 20	26,4	24,1	14
G 1″	DN 25	33,2	30,3	11
G 1¼″	DN 32	41,9	39,0	11
G 1½″	DN 40	47,8	44,8	11
G 2″	DN 50	59,6	56,7	11
G 2½″	DN 65	75,2	72,2	11
G 3″	DN 80	87,9	84,9	11

Значения для цилиндрической резьбы, допуск ±0,3 мм.

«Витков на дюйм» — сколько витков резьбы укладывается в 25,4 мм длины: 14 витков ≈ 1,8 мм между соседними витками. По этому числу резьбомер отличает похожие стандарты (у BSPT 3/8″ — 19, у NPT 3/8″ — 18).

Стандарт резьбы у товара не указан — размеры для самой распространённой трубной резьбы G (BSPP).

Степень защиты

IP65

Расход

180 л/мин

Минимальное рабочее давление, ΔP

6 бар

Максимальное рабочее давление, ΔP

200 бар

Материал корпуса

Нержавеющая сталь

Температура
