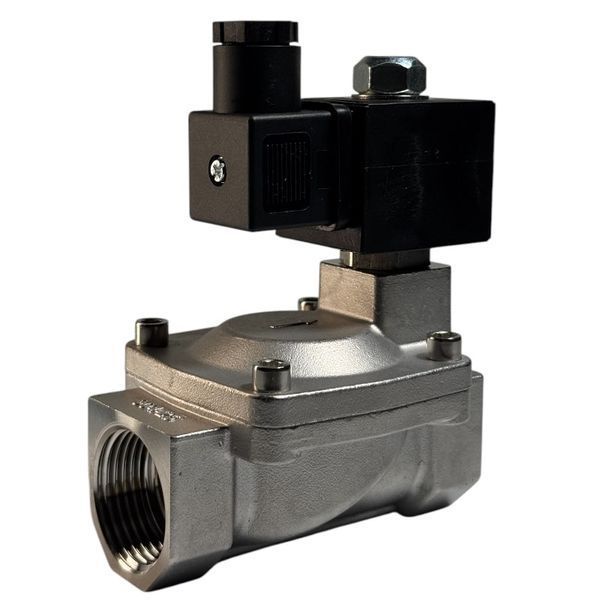

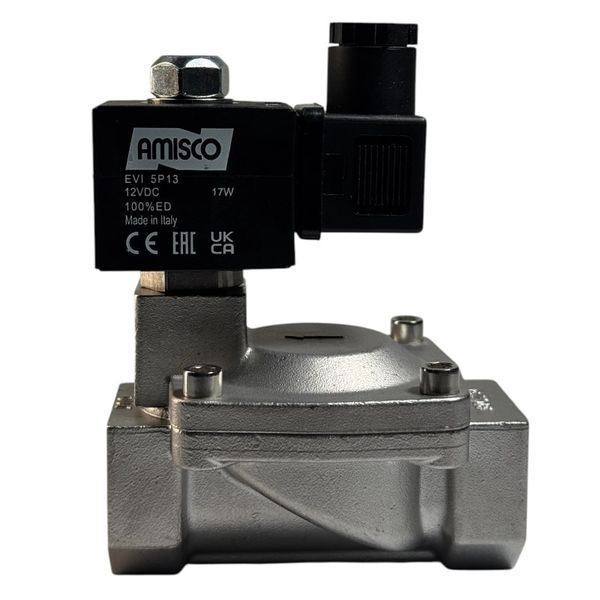

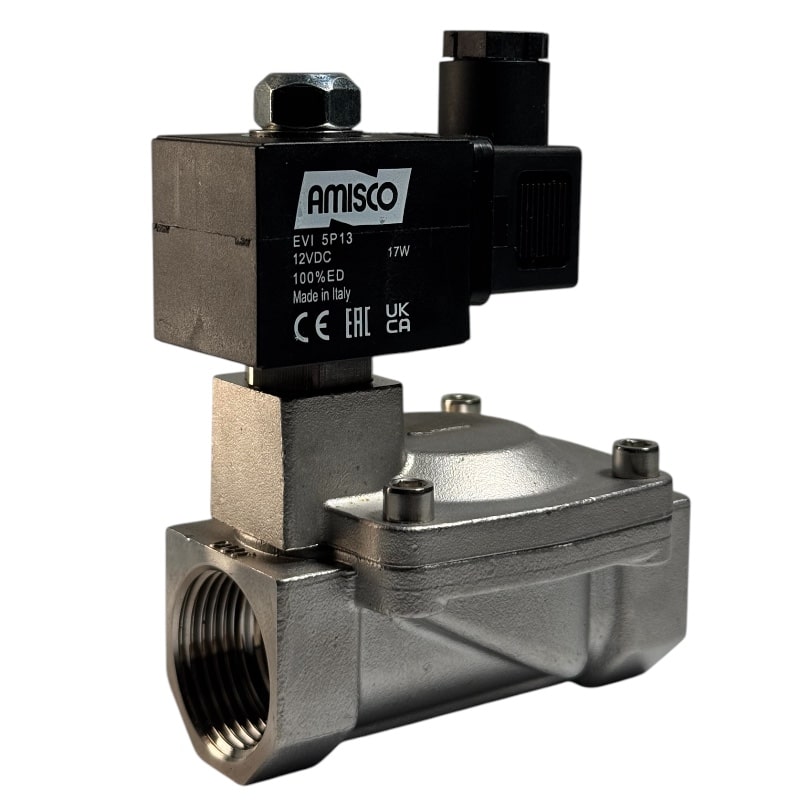

Электромагнитный клапан из нержавеющей стали FLUSO SV-25 N.C. 1" 0.5 - 20 bar 12VDC

В наличии0Арт.: SV-2520SS-12DCFFLUSOВсе товары бренда

5 863 ₴

Напряжение

Материал уплотнения

Безналичный для юр.лицОплата по счёту с НДС. Счёт придёт на email после оформления заказа.

Безналичный для физических лицОплата по счёту на реквизиты компании (IBAN)

Наложенный платёжОплата при получении товара.

По договору с отсрочкойЗаключаем договор с отсрочкой платежа для бюджетных организаций.

Подробнее →

Описание

Клапаны FLUSO - это соленоидный клапан с максимальным перепадом давления 20 бар, максимальное входное давление 30 бар, корпус клапан, пружинки, и другие части выполнен из нержавеющей стали марки SS304 или SS316, клапан не прямого действия мембранный или еще как называют с пилотным управлением, положение нормально закрытый, стойки в агрессивной или щелочной среде.

Типы катушек

На клапан устанавливаться катушки с таким напряжением 12VDC, 24VDC, 24VAC, 110VAC, 220VAC.

Так же возможно установка взрывозащищённых катушки EX ATEX 24VDC, 220VAC

Типы мембран

NBR;
EPDM;
FKM - стандартное исполнение.

Характеристики

Присоединительные размеры

DN 25 (1")

Размер в миллиметрах

Резьба G 1″ (DN 25) в миллиметрах

BSPP — трубная цилиндрическая, ISO 228

⚠️ DN — условный проход, а не размер резьбы. Штангенциркуль покажет значения ниже, а не «25 мм».

G 1″ (DN 25)

Н — наружная

≈ 33,2 ммпо вершинам витков (они смотрят наружу)

В — внутренняя

≈ 30,3 ммдиаметр отверстия — по вершинам витков (они смотрят внутрь)

Как измерить: в обоих случаях штангенциркуль касается вершин витков: у наружной резьбы они смотрят наружу — меряйте губками снаружи; у внутренней — внутрь отверстия, меряйте губками для внутренних измерений.

Намерили другое? Все размеры G (BSP)

Резьба	DN	Наружная, Ø мм	Внутренняя, Ø мм	Витков на дюйм
G 1/8″	DN 6	9,7	8,6	28
G 1/4″	DN 8	13,2	11,4	19
G 3/8″	DN 10	16,7	15,0	19
G 1/2″	DN 15	21,0	18,6	14
G 3/4″	DN 20	26,4	24,1	14
G 1″	DN 25	33,2	30,3	11
G 1¼″	DN 32	41,9	39,0	11
G 1½″	DN 40	47,8	44,8	11
G 2″	DN 50	59,6	56,7	11
G 2½″	DN 65	75,2	72,2	11
G 3″	DN 80	87,9	84,9	11

Значения для цилиндрической резьбы, допуск ±0,3 мм.

«Витков на дюйм» — сколько витков резьбы укладывается в 25,4 мм длины: 14 витков ≈ 1,8 мм между соседними витками. По этому числу резьбомер отличает похожие стандарты (у BSPT 3/8″ — 19, у NPT 3/8″ — 18).

Напряжение

12VDC

Вид клапана

нормально закрытый

Тип присоединения

муфтовое

Стандарт резьбы

BSPP (G)

Максимальное рабочее давление, ΔP

20 бар

Минимальное рабочее давление, ΔP

0.5 бар
