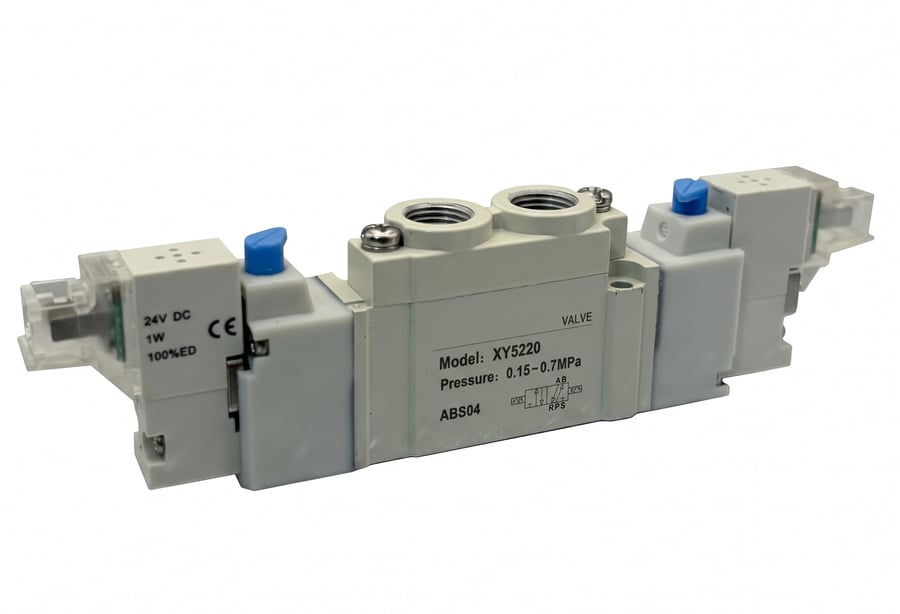

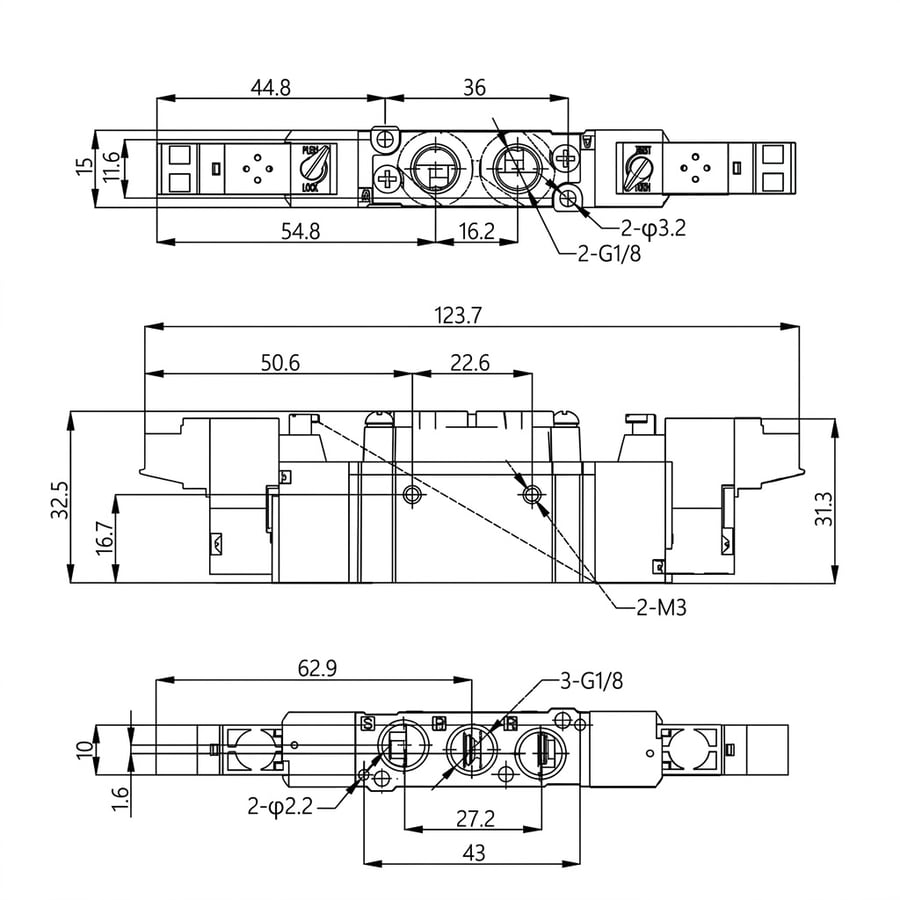

Пневмораспределитель FLUSO 5220A 24VDC

Пневмораспределитель FLUSO 5220A — компактный электромагнитный распределитель 5/2 серии XY5000 с двумя катушками. Переключает подачу сжатого воздуха на пневмоцилиндры двустороннего действия и сохраняет последнее положение без постоянной подачи напряжения.

Что означает обозначение 5220A

Схема

• P — подача сжатого воздуха
• A и B — выходы на цилиндр
• R и S — выхлопы

Импульс на левую катушку соединяет P с A, а B — с выхлопом S. Импульс на правую катушку соединяет P с B, а A — с выхлопом R. Пружин на схеме нет: без напряжения золотник остаётся в последнем положении.

Принцип работы

Для переключения достаточно короткого импульса на нужную катушку, держать напряжение не требуется. Управление пилотное: пилот питается изнутри, выхлоп пилота централизованный внешний.

Особенности серии XY5000

• Компактный корпус, монтаж поодиночке или на коллекторную плиту
• Светодиодный индикатор срабатывания катушки
• Ручное дублирование с фиксацией
• Низкое энергопотребление: 1 Вт

Основные параметры

• Схема: 5/2, две катушки
• Присоединение: вход, выход и выхлоп G1/8
• Рабочее давление: 1,5–7 бар
• Температура: от −5 до +50 °C, без замерзания
• Рабочая среда: сжатый воздух, фильтрация 40 мкм
• Максимальная частота переключений: 5 циклов в секунду

Катушки

• Напряжение: 12VDC или 24VDC
• Потребляемая мощность: 1 Вт
• Допустимое отклонение напряжения: ±10%
• Класс изоляции F
• Подключение кабельным выводом
