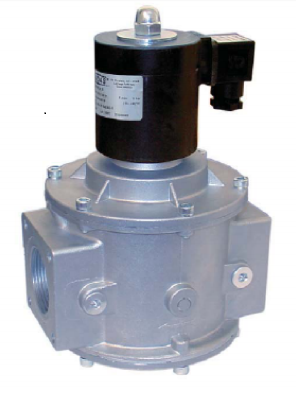

Описание и характеристика нормально закрытого электромагнитного клапана MADAS EV-1 DN 40 автоматического 0,5 Бар

Соленоидный клапан изготовлен в литом алюминиевом корпусе, имеет двухпозиционный принцип действия нормально закрытый. Создан для автоматического отсекания движения природного газа и других газообразных веществ таких, как биогаз, метан, сжиженный газ, углекислый газ, воздух. Есть возможность комплектации прибора датчиком положения, что позволяет узнать в каком состоянии находится клапан, в открытом или закрытом.

Принцип действия и применение нормально закрытого клапана

В закрытом положение прибор находится, когда катушка обесточена. Соответственно, при подаче напряжения, он будет открытый. Применяются такое оборудование в газовых котельнях, для дистанционного контроля газовыми горелками, водогрейными и паровыми котлами, а также в бытовых целях в качестве запорного или клапана безопасности.

График потерь давления. Как узнать пропускную способность газового отсечного клапана

На этом графике можно увидеть пропускную способность клапана при разных давлениях, что очень важно при подборе электромагнитного клапана.

Габаритные размеры

Питание:

24В, 110В, 230В переменного тока

24В постоянного тока
