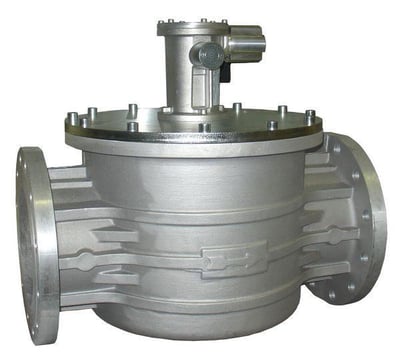

Характеристики электромагнитного клапана Madas M16/RM N.С. фланцевый DN 150 500 mbar нормально закрытый

Соленоидный клапан MADAS, выполнен в алюминиевом корпусе с фланцевым присоединением. Катушка крепится в верхней части корпуса. Основная задача данного устройства - открытие или перекрытие потока природного газа, жидкостей по сигналу. Сигналом для клапана является подача или отключение напряжения на электромагнитную катушку, что в свою очередь разделяет клапаны на два типа:

1.       Нормально открытый;
2.       Нормально закрытый.

Принцип действия и применение:

Электромагнитный клапан нормально закрытый, работает по следующему принципу. Прибор подключается к сети, на него подается напряжение, после чего он взводится и находится в открытом состоянии. Как только питание клапана пропадает, клапан закрывается. Потом, когда появится питание, клапан нужно взвести заново. Изделие оборудовано ручным взводом и является клапаном безопасности. Применяется обычно в газовых котельных, бытовых целях или в промышленных условиях. Среда работы - газы (сжиженный газ, природный газ, метан, воздух, сухие газы).

Ручка взвода:

Клапан взводится вручную нажатием на ручку, взвода которая находится в нижней части клапана.

Питание:

 12В, 24В, 110В, 2230В (переменный ток)

 12В, 24В (постоянный ток)

Габаритные размеры:

Пример установки:

ℹ️ Исполнение для биогаза. Клапан выпускается в версии для биогаза (в артикуле буква B): детали, не стойкие к агрессивному газу, заменены, уплотнение выполнено из FKM (Viton) вместо NBR. Для более агрессивных газов дополнительно требуется катафорезное покрытие корпуса — возможность поставки уточняйте у менеджера.

⚠️ Взрывозащищённое исполнение с датчиком положения. При установке датчика CPI EEX маркировка взрывозащиты клапана по газу становится II 2G Ex mb IIB T4/T5 Gb (вместо IIC); маркировка по пыли не меняется.
