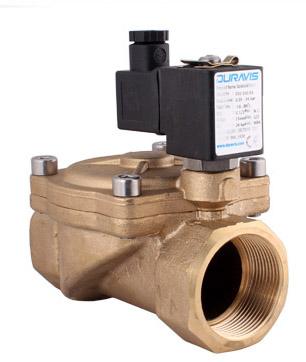

Электромагнитный клапан Duravis ESV 183-10 N.C. 3" 1,5 - 16 bar

Name: Электромагнитный клапан Duravis ESV 183-10 N.C. 3" 1,5 - 16 bar
Brand: DURAVIS
SKU: ESV 183-10
Price: 24696.00 UAH
Availability: OutOfStock

Нет в наличии0Арт.: ESV 183-10DDURAVISВсе товары бренда

24 696 ₴

Сообщим, когда появится именно этот вариант (арт. ESV 183-10).

Безналичный для юр.лицОплата по счёту с НДС. Счёт придёт на email после оформления заказа.

Безналичный для физических лицОплата по счёту на реквизиты компании (IBAN)

Наложенный платёжОплата при получении товара.

По договору с отсрочкойЗаключаем договор с отсрочкой платежа для бюджетных организаций.

Подробнее →

Характеристики

Присоединительные размеры

DN 80 (3")

Размер в миллиметрах

Резьба G 3″ (DN 80) в миллиметрах

BSPP — трубная цилиндрическая, ISO 228

⚠️ DN — условный проход, а не размер резьбы. Штангенциркуль покажет значения ниже, а не «80 мм».

G 3″ (DN 80)

Н — наружная

≈ 87,9 ммпо вершинам витков (они смотрят наружу)

В — внутренняя

≈ 84,9 ммдиаметр отверстия — по вершинам витков (они смотрят внутрь)

Как измерить: в обоих случаях штангенциркуль касается вершин витков: у наружной резьбы они смотрят наружу — меряйте губками снаружи; у внутренней — внутрь отверстия, меряйте губками для внутренних измерений.

Намерили другое? Все размеры G (BSP)

Резьба	DN	Наружная, Ø мм	Внутренняя, Ø мм	Витков на дюйм
G 1/8″	DN 6	9,7	8,6	28
G 1/4″	DN 8	13,2	11,4	19
G 3/8″	DN 10	16,7	15,0	19
G 1/2″	DN 15	21,0	18,6	14
G 3/4″	DN 20	26,4	24,1	14
G 1″	DN 25	33,2	30,3	11
G 1¼″	DN 32	41,9	39,0	11
G 1½″	DN 40	47,8	44,8	11
G 2″	DN 50	59,6	56,7	11
G 2½″	DN 65	75,2	72,2	11
G 3″	DN 80	87,9	84,9	11

Значения для цилиндрической резьбы, допуск ±0,3 мм.

«Витков на дюйм» — сколько витков резьбы укладывается в 25,4 мм длины: 14 витков ≈ 1,8 мм между соседними витками. По этому числу резьбомер отличает похожие стандарты (у BSPT 3/8″ — 19, у NPT 3/8″ — 18).

Вид клапана

нормально закрытый

Тип присоединения

муфтовое

Стандарт резьбы

BSPP (G)

Минимальное рабочее давление, ΔP

15 бар

Степень защиты

IP65

Материал корпуса

Латунь
