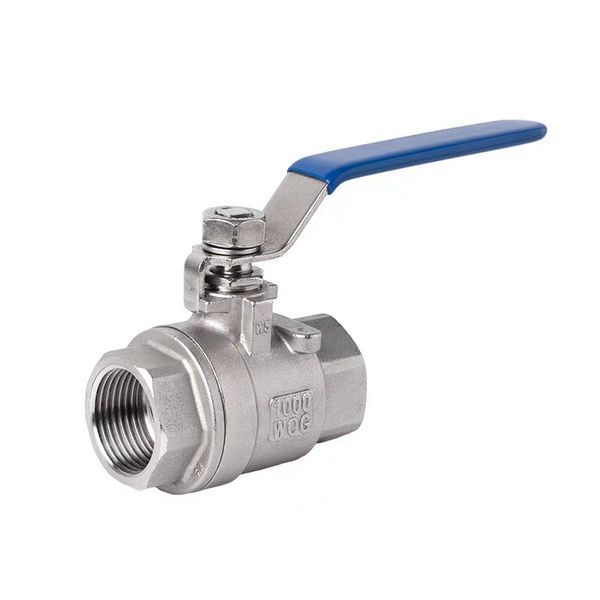

Кран шаровой нержавеющий двухсоставной GAMA ДУ 20 (3\4") AISI 304

В наличии0Арт.: BVSS-20-304

GAMA VALVEВсе товары бренда

250 ₴

Марка стали

Безналичный для юр.лицОплата по счёту с НДС. Счёт придёт на email после оформления заказа.

Безналичный для физических лицОплата по счёту на реквизиты компании (IBAN)

Наложенный платёжОплата при получении товара.

По договору с отсрочкойЗаключаем договор с отсрочкой платежа для бюджетных организаций.

Подробнее →

Описание

Краны шаровые GAMA из нержавеющей стали AISI 304 - используется для ручного перекрытия поток среды в трубопроводах или инженерных системах, кран состоит из таких частей:

Двухсостовной литой корпус;
Нержавеющий шар (AISI 304);
Рычаг (открытия / закрытия).

Рабочие давление шарового крана составляет 1000 WOG, что соответствует 63 барам или 6,3 мПА. Максимальная рабочая температура +180С тип полнопроходной. Сфера применения очень обширная, как для бытовых целях, так и для промышленного использования (Пищевая промышленность, химическая, нефтегазовая и др.)

Габаритные размеры

Характеристики

Марка стали

AISI304

Тип присоединения

муфтовое

Присоединительные размеры

DN 20 (3/4")

Размер в миллиметрах

Резьба R 3/4″ (DN 20) в миллиметрах

BSPT — трубная коническая 1:16, ISO 7

⚠️ DN — условный проход, а не размер резьбы. Штангенциркуль покажет значения ниже, а не «20 мм».

R 3/4″ (DN 20)

Н — наружная

≈ 26,4 ммпо вершинам витков (они смотрят наружу)конус 1:16 — к основанию Ø растёт до ≈ 27,3 мм

В — внутренняя

≈ 24,1 ммдиаметр отверстия — по вершинам витков (они смотрят внутрь)конус 1:16 — вглубь Ø сужается до ≈ 23,2 мм

Как измерить: в обоих случаях штангенциркуль касается вершин витков: у наружной резьбы они смотрят наружу — меряйте губками снаружи; у внутренней — внутрь отверстия, меряйте губками для внутренних измерений. Резьба коническая (конус 1:16) — на глаз почти не отличается от цилиндрической, меряйте по крайним (первым) виткам. Проверка: сравните Ø первого и последнего витка — у конической разница ≈ 0,5–1,5 мм, у цилиндрической одинаково.

Намерили другое? Все размеры R (BSP)

Резьба	DN	Наружная, Ø мм	Внутренняя, Ø мм	Витков на дюйм
R 1/8″	DN 6	9,7	8,6	28
R 1/4″	DN 8	13,2	11,4	19
R 3/8″	DN 10	16,7	15,0	19
R 1/2″	DN 15	21,0	18,6	14
R 3/4″	DN 20	26,4	24,1	14
R 1″	DN 25	33,2	30,3	11
R 1¼″	DN 32	41,9	39,0	11
R 1½″	DN 40	47,8	44,8	11
R 2″	DN 50	59,6	56,7	11
R 2½″	DN 65	75,2	72,2	11
R 3″	DN 80	87,9	84,9	11

Значения по крайним виткам конической резьбы, ±0,5 мм из-за конусности и сбега.

«Витков на дюйм» — сколько витков резьбы укладывается в 25,4 мм длины: 14 витков ≈ 1,8 мм между соседними витками. По этому числу резьбомер отличает похожие стандарты (у BSPT 3/8″ — 19, у NPT 3/8″ — 18).

Материал уплотнения

PTFE

Максимальное рабочие давление

63 бар

Максимальная рабочая температура

180 °C

Страна-производитель

Китай

Конфигурация соединения

ВВ (Внутренняя – Внутренняя)

Корпус крана

Двухсоставной
