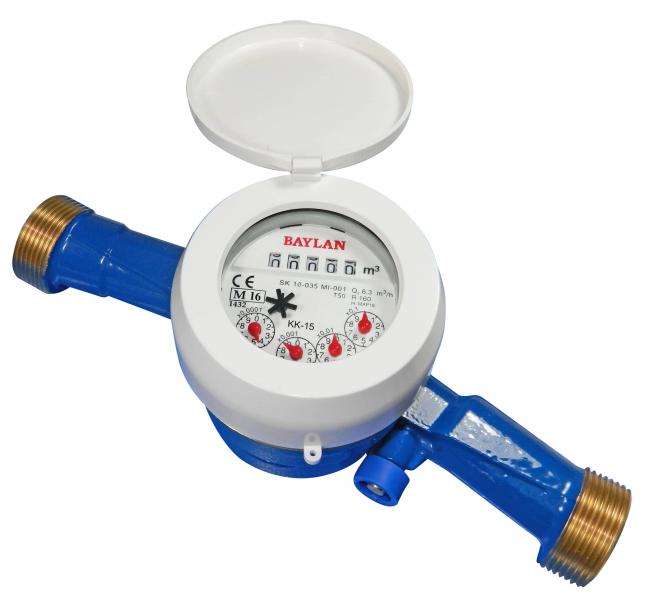

Счетчик для холодной воды BAYLAN KK-15 Dn 25 (класс "С", R = 160)

Крыльчатый прибор с одной струёй и сухим счётным механизмом. Считает холодную воду в напорной трубе Dn 25 — на вводе в дом, в узле учёта многоквартирного здания, на производстве и объектах коммунального хозяйства. Изготовитель BAYLAN, Турция.

Что даёт класс «С»

R=160 — это ширина диапазона, в котором завод гарантирует заявленную погрешность: от 0,039 до 6,3 куба в час. Разберём нижнюю границу: 39 литров в час — это тонкая струйка из неплотно закрытого крана или подтекающий бачок. Прибор класса «В» такой расход не увидит и накрутит его следующему потребителю, KK-15 посчитает. Переходная точка 0,063, верхняя граница 7,875 куба в час.

Сухой механизм, работа под водой

Вода и счётный узел разделены: стрелки и барабаны не контактируют с потоком. Стекло не зарастает налётом и не потеет, цифры видно и через десять лет. Оболочка механизма держит IP68 — прибор переживает затопление на глубине до десяти метров. Отсюда и область применения: колодцы, приямки, сырые подвалы. Раньше туда брали только мокроходы; паспорт KK-15 прямо разрешает ставить его вместо них.

Магнит не поможет

Магнитная защита выполнена по EN 14154. Поднести неодимовый магнит и притормозить механизм не выйдет — счёт продолжится как обычно.

Как ставить

Резьба G1¼B, корпус длиной 260 мм, полные размеры 260 × 108 × 95 мм. Положение строго горизонтальное: вертикальную установку паспорт для этой модели не допускает. Давление — до 1,6 МПа, вода — не горячее 50 градусов. Фильтр грубой очистки перед прибором обязателен, без него завод снимает гарантию: песчинка или окалина выводят крыльчатку из строя за считаные недели. Запорную арматуру удобнее развести с двух сторон — снимать прибор на поверку будете без слива стояка.

Дистанционный съём

Под накладку корпус готов с завода, вскрывать и снимать счётчик с трубы не требуется. Что можно поставить: импульсный передатчик BAY-01NK, цена импульса на выбор 1, 10 или 100 литров; проводные шины M-Bus и Mod-Bus RS-485; радиоканал WMBUS или LoRa. Накладка выбирается тут же в карточке, её стоимость прибавляется к цене счётчика.

Сроки и документы

Поверять раз в 4 года, ресурс — 12 лет. С завода прибор приходит уже поверенным. Документы: сертификат проверки типа UA.TR.001 182-18, сертификат системы качества UA.TR.001 AQ 6. Чувствительность к профилю потока U0/D0, механический класс M1, температурный Т50.
