Счетчик для холодной воды квартирный BAYLAN TK-13 S Dn 15 (класс "С", R = 160)
Безналичный для юр.лицОплата по счёту с НДС. Счёт придёт на email после оформления заказа.
Безналичный для физических лицОплата по счёту на реквизиты компании (IBAN)
Наложенный платёжОплата при получении товара.
По договору с отсрочкойЗаключаем договор с отсрочкой платежа для бюджетных организаций.
Новая ПочтаОтправка в день заказаОтделение · Почтомат · Адресная доставка (курьер)по тарифам перевозчика
Самовывозг. Киев, ул. Ивана Выговского 13бесплатноОписание

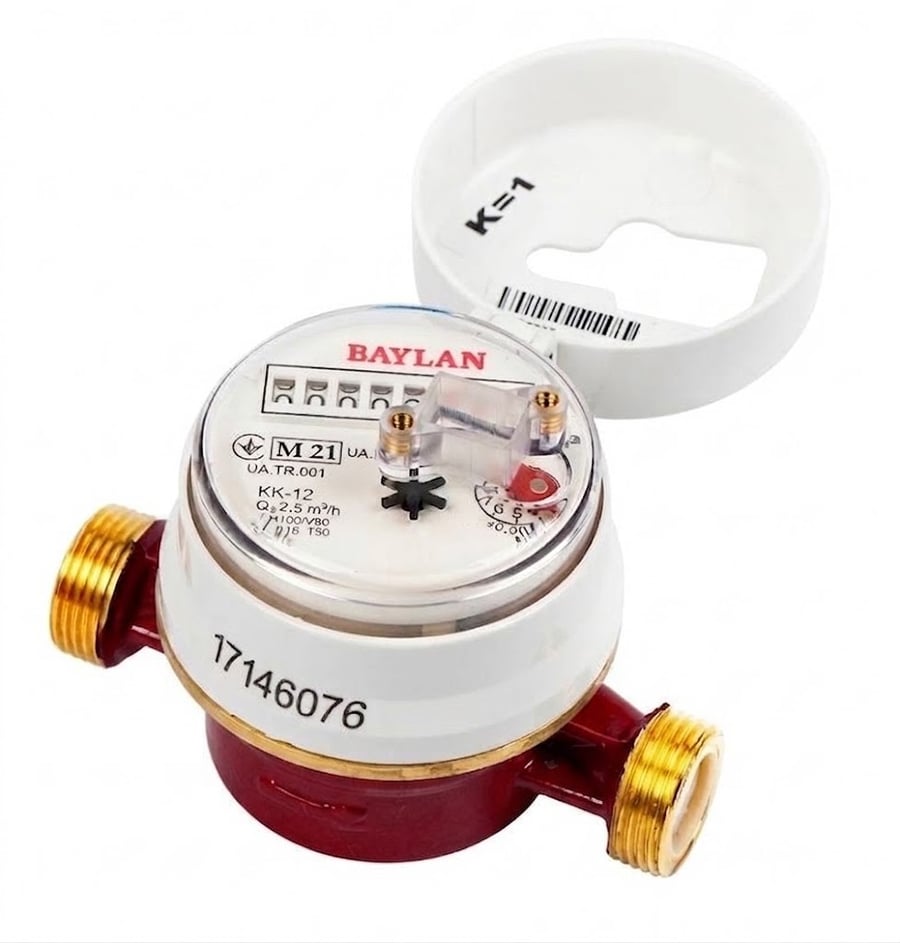

Счётчик воды Baylan TK-13 S DN 15 класса C, R160, одноструйный, крыльчатый, сухого хода
Латунный корпус · класс R160H / R80V по ISO 4064 · IP68 · DN 15 · межповерочный интервал 4 года
Для учёта холодной воды до 50 °C в квартирах и частных домах, в том числе коммерческого

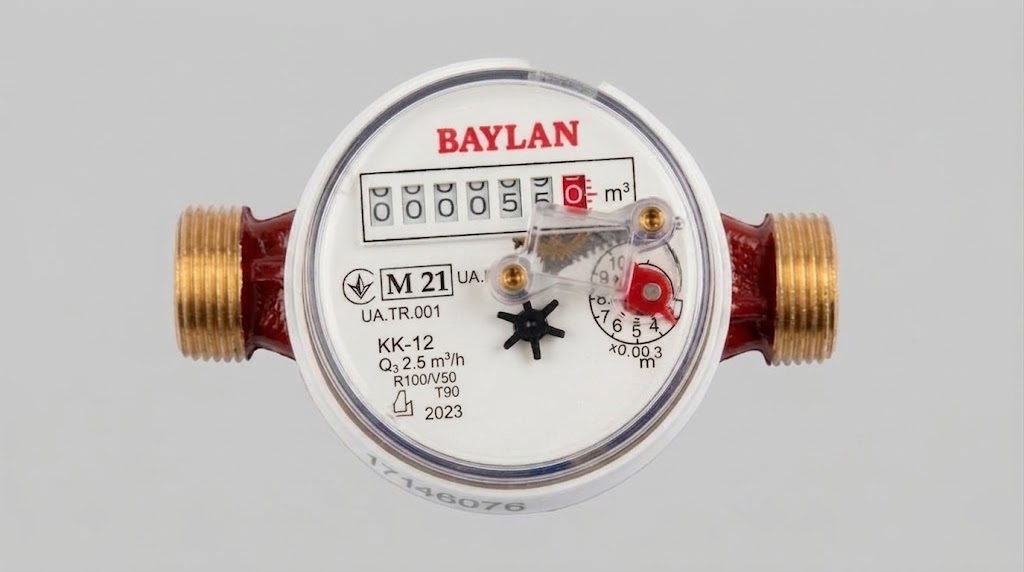

Сухой счётный механизм и защита от магнитного поля
Счётный механизм отделён от воды: вода не попадает на шкалу, показания остаются читаемыми весь срок службы, а износ ограничен крыльчаткой и её опорами. Счётный узел герметичен по IP68: прибор работает в затопляемых колодцах и шахтах при погружении до 10 м, то есть применим там, где обычно ставят мокроход, но с сухим механизмом. Влияние внешнего магнита исключено конструктивно, как того требует EN 14154: поднесённый к прибору магнит не останавливает крыльчатку и не искажает показания.

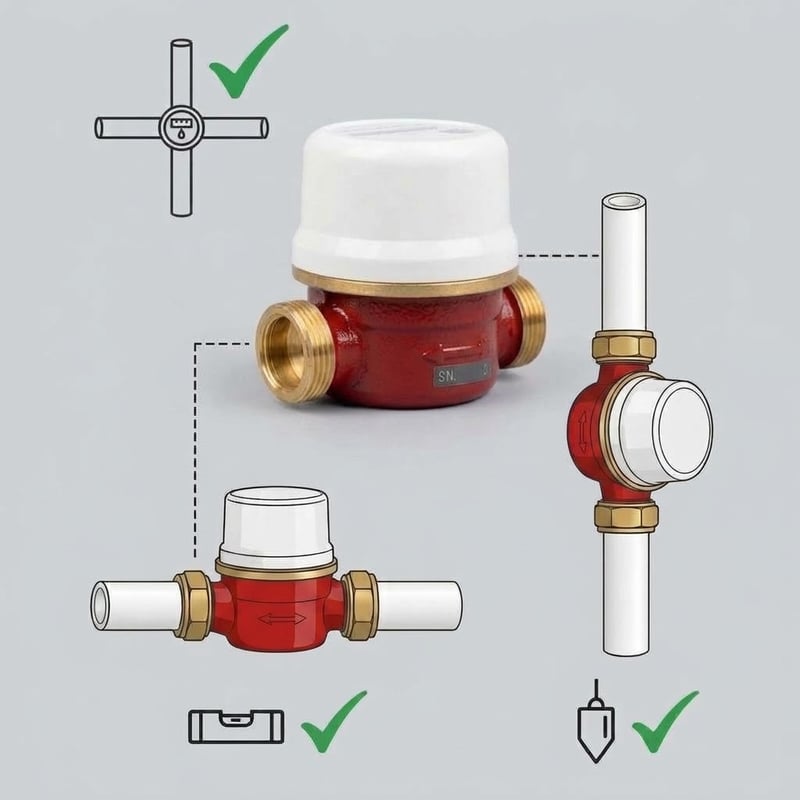

Монтаж на горизонтальный и вертикальный трубопровод

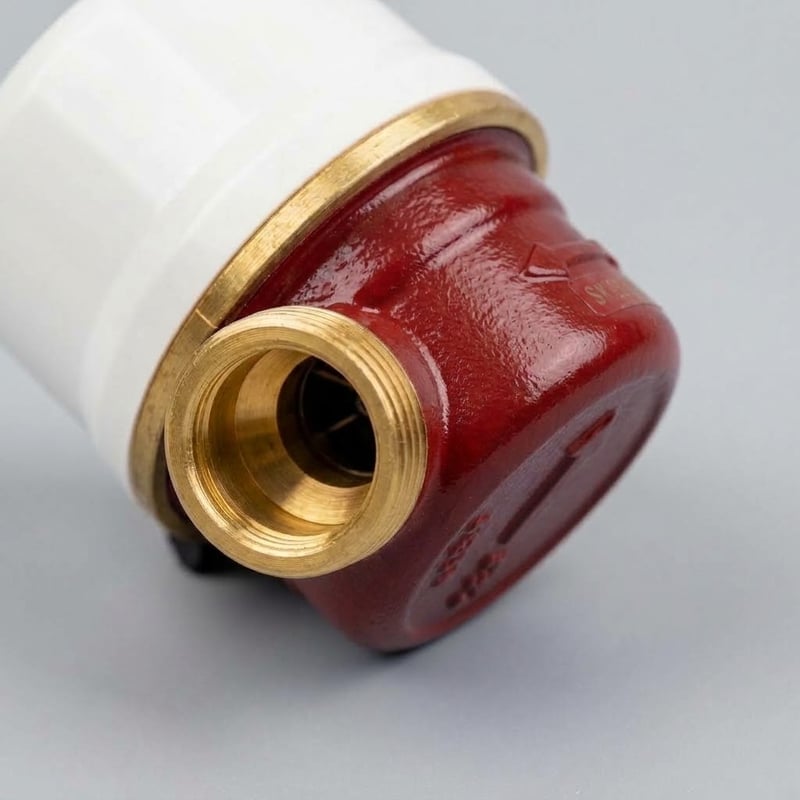

Монтажная длина 110 мм, присоединение G¾B, рабочее давление до 16 бар. Номинальный расход Q3 = 2,5 м³/ч, минимальный Q1 = 0,0156 м³/ч, максимальный Q4 = 3,125 м³/ч. Ставится на горизонтальном (H) или вертикальном (V) участке, строго без наклона, стрелка на корпусе по направлению потока. Перед счётчиком нужен фильтр грубой очистки: эксплуатация без фильтра снимает гарантию производителя. Штуцеры с гайками и прокладками (комплект МК-15) поставляются отдельно.

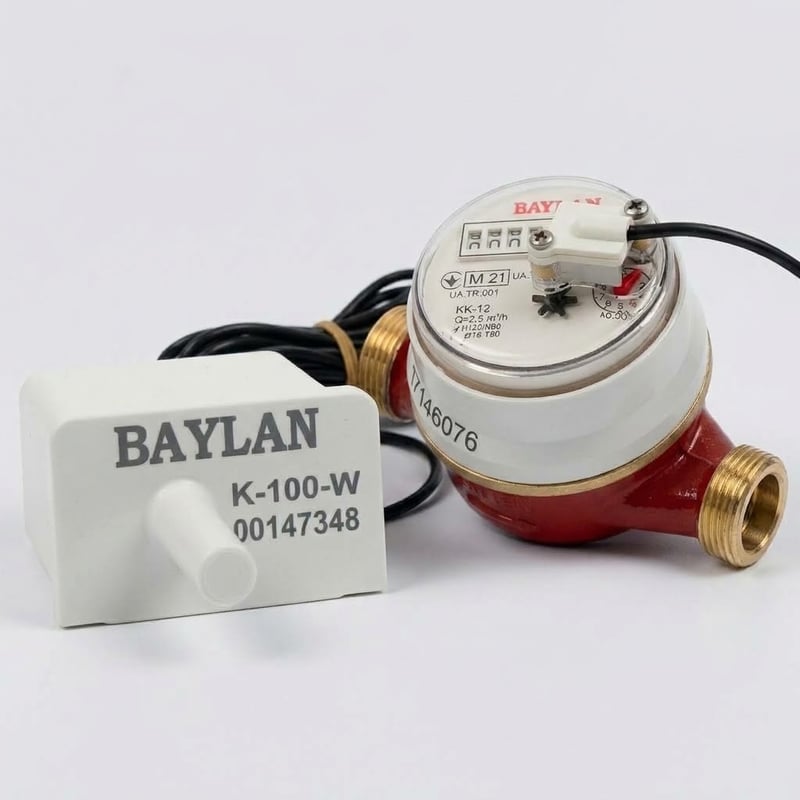

Подготовлен к телеметрии без демонтажа
Накладки ставятся прямо на месте, счётчик при этом остаётся на трубе: импульсный выход BAY-01NK с кабелем 2 м (1, 10 или 100 л/имп), модули M-Bus и Mod-Bus RS-485, радиомодули WMBUS и LoRa. Перевести прибор на дистанционный съём показаний можно в любой момент эксплуатации, без замены счётчика.
Межповерочный интервал 4 года (приказ Минэкономразвития № 1747 от 13.10.2016), первичная поверка выполнена на заводе. Срок службы 12 лет. Производитель даёт гарантию 36 месяцев, отсчёт с даты выпуска. Производитель Baylan Ölçü Aletleri, Измир, Турция.

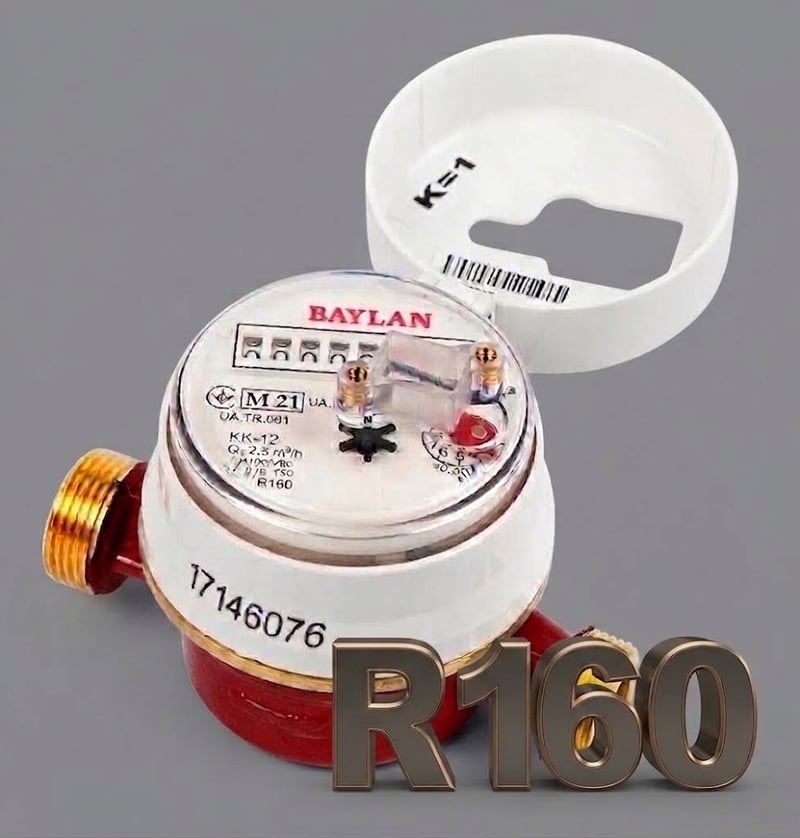

Что даёт исполнение R160 и степень защиты IP68
Отношение Q3/Q1 равно 160 при горизонтальном монтаже: минимальный учитываемый расход составляет 0,0156 м³/ч против 0,025 м³/ч у исполнения R100. Прибор фиксирует слабую струю, подтекающий смеситель и наполнение бачка, которые счётчик класса B пропускает мимо учёта. По ДСТУ отметка R=160 и выше на счётном механизме соответствует классу точности C.
Счётный узел этого исполнения герметичен по IP68 и выдерживает погружение до 10 метров. Счётчик работает в шахтах, колодцах и подвалах с риском затопления, то есть применим там, где обычно ставят мокроход, но сохраняет сухой механизм с читаемой шкалой.
Характеристики
| Разновидность по температуре | Для холодной воды | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Присоединительные размеры | DN 15 (1/2") | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размер в миллиметрах Резьба G 1/2″ (DN 15) в миллиметрах BSPP — трубная цилиндрическая, ISO 228⚠️ DN — условный проход, а не размер резьбы. Штангенциркуль покажет значения ниже, а не «15 мм». G 1/2″ (DN 15) Н — наружная ≈ 21,0 ммпо вершинам витков (они смотрят наружу) В — внутренняя ≈ 18,6 ммдиаметр отверстия — по вершинам витков (они смотрят внутрь) Как измерить: в обоих случаях штангенциркуль касается вершин витков: у наружной резьбы они смотрят наружу — меряйте губками снаружи; у внутренней — внутрь отверстия, меряйте губками для внутренних измерений. Намерили другое? Все размеры G (BSP)
Значения для цилиндрической резьбы, допуск ±0,3 мм. «Витков на дюйм» — сколько витков резьбы укладывается в 25,4 мм длины: 14 витков ≈ 1,8 мм между соседними витками. По этому числу резьбомер отличает похожие стандарты (у BSPT 3/8″ — 19, у NPT 3/8″ — 18). Стандарт резьбы у товара не указан — размеры для самой распространённой трубной резьбы G (BSPP). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Комплект монтажных частей | без КМЧ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Импульсный выход / накладка | Без накладки | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Счётный механизм | Сухоходный | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип счетчика | Крыльчатый | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Температура | 5…50 °C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип присоединения | муфтовое | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Метрологический класс точности | R160H – R80V | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Степень защиты | IP68 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество струй | Одноструйный | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Материал корпуса | Латунь | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Минимальный расход, Q1 | 0.0156 м³/час | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Постоянный расход, Q3 | 2.5 м³/час | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Перегрузочный расход, Q4 | 3.125 м³/час | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Установочная длина | 110 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальное рабочие давление | 16 бар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Рабочее положение | горизонтальное – вертикальное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Страна-производитель | Турция | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Назначение | Квартирный | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Межповерочный интервал | 4 года | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Гарантия | 24 мес | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
