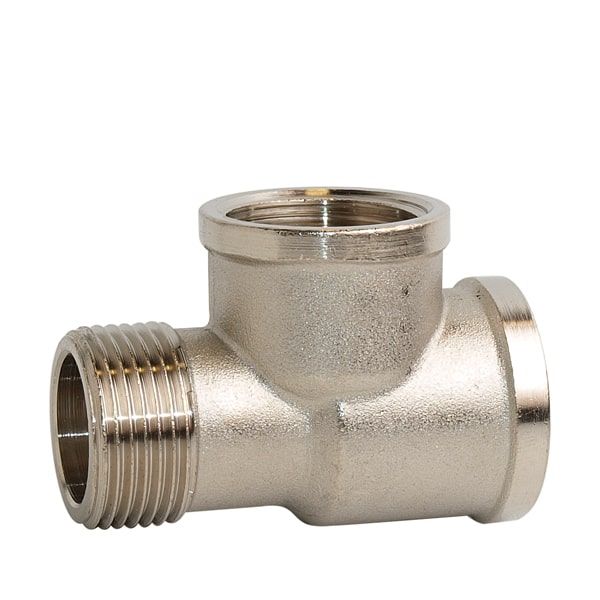

Тройник никелированный Gross (НВВ) DN15 (1/2")

Name: Тройник никелированный Gross (НВВ) DN15 (1/2")
Brand: Gross
SKU: SF503N0404
Price: 106.00 UAH
Availability: InStock

В наличии0Арт.: SF503N0404

GrossВсе товары бренда

106 ₴

Безналичный для юр.лицОплата по счёту с НДС. Счёт придёт на email после оформления заказа.

Безналичный для физических лицОплата по счёту на реквизиты компании (IBAN)

Наложенный платёжОплата при получении товара.

По договору с отсрочкойЗаключаем договор с отсрочкой платежа для бюджетных организаций.

Подробнее →

Описание

Тройник из никелированной латуни Gross - это разновидность фитинга для трубопроводной арматуры, применяется для распределения потока рабочей среды в несколько направлений. Используются для систем отопления, инженерных систем и водопровода.

Характеристики

Тип фитинга

Тройник

Присоединительные размеры

DN 15 (1/2")

Размер в миллиметрах

Резьба G 1/2″ (DN 15) в миллиметрах

BSPP — трубная цилиндрическая, ISO 228

⚠️ DN — условный проход, а не размер резьбы. Штангенциркуль покажет значения ниже, а не «15 мм».

G 1/2″ (DN 15)

Н — наружная

≈ 21,0 ммпо вершинам витков (они смотрят наружу)

В — внутренняя

≈ 18,6 ммдиаметр отверстия — по вершинам витков (они смотрят внутрь)

Как измерить: в обоих случаях штангенциркуль касается вершин витков: у наружной резьбы они смотрят наружу — меряйте губками снаружи; у внутренней — внутрь отверстия, меряйте губками для внутренних измерений.

Намерили другое? Все размеры G (BSP)

Резьба	DN	Наружная, Ø мм	Внутренняя, Ø мм	Витков на дюйм
G 1/8″	DN 6	9,7	8,6	28
G 1/4″	DN 8	13,2	11,4	19
G 3/8″	DN 10	16,7	15,0	19
G 1/2″	DN 15	21,0	18,6	14
G 3/4″	DN 20	26,4	24,1	14
G 1″	DN 25	33,2	30,3	11
G 1¼″	DN 32	41,9	39,0	11
G 1½″	DN 40	47,8	44,8	11
G 2″	DN 50	59,6	56,7	11
G 2½″	DN 65	75,2	72,2	11
G 3″	DN 80	87,9	84,9	11

Значения для цилиндрической резьбы, допуск ±0,3 мм.

«Витков на дюйм» — сколько витков резьбы укладывается в 25,4 мм длины: 14 витков ≈ 1,8 мм между соседними витками. По этому числу резьбомер отличает похожие стандарты (у BSPT 3/8″ — 19, у NPT 3/8″ — 18).

Стандарт резьбы у товара не указан — размеры для самой распространённой трубной резьбы G (BSPP).

Тип присоединения

муфтовое

Материал корпуса

Никелированная латунь

Максимальное рабочие давление

25 бар

Максимальная рабочая температура

115 °C

Конфигурация соединения

НВВ (Наружная – Внутренняя – Внутренняя)
