Уголок никелированный ВН Gross DN25 (1")

Name: Уголок никелированный ВН Gross DN25
Brand: Gross
SKU: SF580N0606
Price: 183.00 UAH
Availability: InStock

В наличии0Арт.: SF580N0606

GrossВсе товары бренда

183 ₴

Безналичный для юр.лицОплата по счёту с НДС. Счёт придёт на email после оформления заказа.

Безналичный для физических лицОплата по счёту на реквизиты компании (IBAN)

Наложенный платёжОплата при получении товара.

По договору с отсрочкойЗаключаем договор с отсрочкой платежа для бюджетных организаций.

Подробнее →

Описание

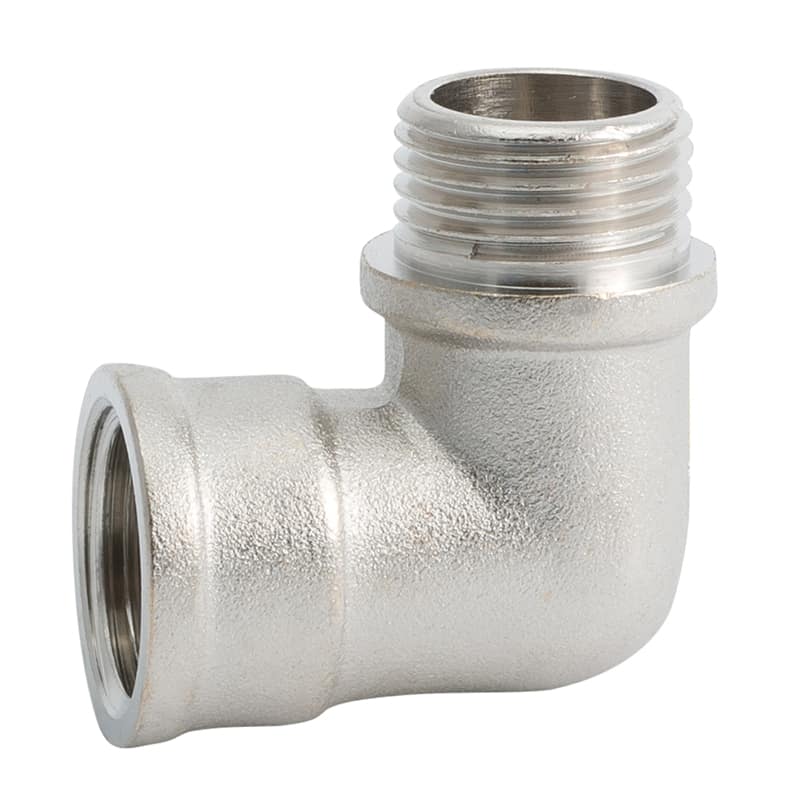

Уголок 90 градусов из никелированной латуни Gross - этот фитинг выполнен с горечавковой латуни, предназначен для отвода потока рабочей среды под углом 90 градусов в водопроводных системах, отопительных и других инженерных системах. Конструкция с внутренней резьбой на входе и наружной на выходе.

Характеристики

Тип фитинга

Уголок

Присоединительные размеры

DN 25 (1")

Размер в миллиметрах

Резьба G 1″ (DN 25) в миллиметрах

BSPP — трубная цилиндрическая, ISO 228

⚠️ DN — условный проход, а не размер резьбы. Штангенциркуль покажет значения ниже, а не «25 мм».

G 1″ (DN 25)

Н — наружная

≈ 33,2 ммпо вершинам витков (они смотрят наружу)

В — внутренняя

≈ 30,3 ммдиаметр отверстия — по вершинам витков (они смотрят внутрь)

Как измерить: в обоих случаях штангенциркуль касается вершин витков: у наружной резьбы они смотрят наружу — меряйте губками снаружи; у внутренней — внутрь отверстия, меряйте губками для внутренних измерений.

Намерили другое? Все размеры G (BSP)

Резьба	DN	Наружная, Ø мм	Внутренняя, Ø мм	Витков на дюйм
G 1/8″	DN 6	9,7	8,6	28
G 1/4″	DN 8	13,2	11,4	19
G 3/8″	DN 10	16,7	15,0	19
G 1/2″	DN 15	21,0	18,6	14
G 3/4″	DN 20	26,4	24,1	14
G 1″	DN 25	33,2	30,3	11
G 1¼″	DN 32	41,9	39,0	11
G 1½″	DN 40	47,8	44,8	11
G 2″	DN 50	59,6	56,7	11
G 2½″	DN 65	75,2	72,2	11
G 3″	DN 80	87,9	84,9	11

Значения для цилиндрической резьбы, допуск ±0,3 мм.

«Витков на дюйм» — сколько витков резьбы укладывается в 25,4 мм длины: 14 витков ≈ 1,8 мм между соседними витками. По этому числу резьбомер отличает похожие стандарты (у BSPT 3/8″ — 19, у NPT 3/8″ — 18).

Стандарт резьбы у товара не указан — размеры для самой распространённой трубной резьбы G (BSPP).

Тип присоединения

муфтовое

Материал корпуса

Никелированная латунь

Максимальное рабочие давление

25 бар

Максимальная рабочая температура

115 °C

Конфигурация соединения

ВН ( Внутренняя - Наружная )
