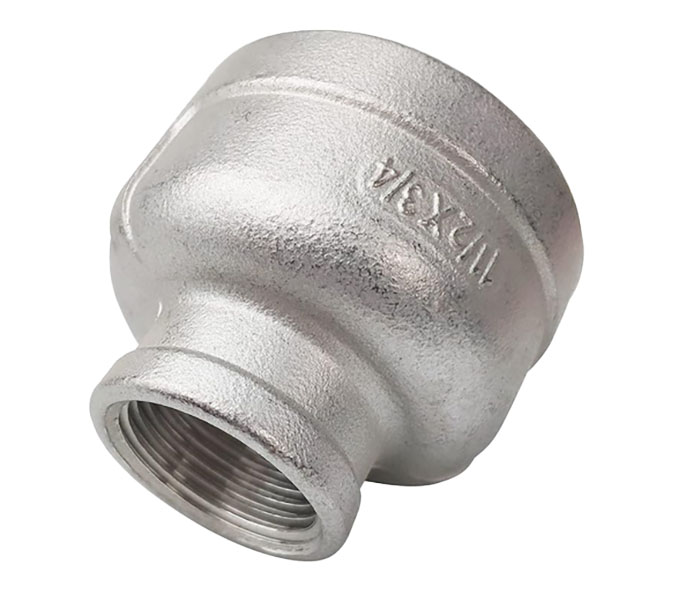

Муфта перехідна з нержавіючої сталі AISI304 DN20х40 (3/4"-1 1/2")
Безготівковий для юр.осібОплата за рахунком з ПДВ. Рахунок надійде на email після оформлення замовлення.
Безготівковий для фізичних осібОплата за рахунком на реквізити компанії (IBAN)
Накладений платіжОплата при отриманні товару.
За договором з відстрочкоюУкладаємо договір з відстрочкою платежу для бюджетних організацій.
Нова ПоштаВідправка в день замовленняВідділення · Поштомат · Адресна доставка (кур’єр)за тарифами перевізника
Самовивізм. Київ, 04136 вул. Стеценка, 6.безкоштовноОпис
Муфта перехідна з нержавіючої сталі марки AISI304 та AISI316, конструкція дуже проста цільний литий корпус з внутрішньою нарізаною по обидва боки, різьбленням різних розмірів (BSP), підходить для циліндричного різьблення та конічної, використовується для з'єднання трубопроводу та переходу на різні діаметри.
Характеристики
| Марка сталі | AISI304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип фітингу | Муфта | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приєднувальні розміри | DN 20 (3/4") – DN 40 (1½") | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Розмір у міліметрах Різьба R 3/4″ і R 1½″ (DN 20 – DN 40) у міліметрах BSPT — трубна конічна 1:16, ISO 7⚠️ DN — умовний прохід, а не розмір різьби. Штангенциркуль покаже значення нижче, а не «20 мм». R 3/4″ (DN 20) Н — зовнішня ≈ 26,4 ммпо вершинах витків (вони дивляться назовні)конус 1:16 — до основи Ø зростає до ≈ 27,3 мм В — внутрішня ≈ 24,1 ммдіаметр отвору — по вершинах витків (вони дивляться всередину)конус 1:16 — углиб Ø звужується до ≈ 23,2 мм R 1½″ (DN 40) Н — зовнішня ≈ 47,8 ммпо вершинах витків (вони дивляться назовні)конус 1:16 — до основи Ø зростає до ≈ 48,9 мм В — внутрішня ≈ 44,8 ммдіаметр отвору — по вершинах витків (вони дивляться всередину)конус 1:16 — углиб Ø звужується до ≈ 43,7 мм Як виміряти: в обох випадках штангенциркуль торкається вершин витків: у зовнішньої різьби вони дивляться назовні — міряйте губками ззовні; у внутрішньої — всередину отвору, міряйте губками для внутрішніх вимірювань. Різьба конічна (конус 1:16) — на око майже не відрізняється від циліндричної, міряйте по крайніх (перших) витках. Перевірка: порівняйте Ø першого й останнього витка — у конічної різниця ≈ 0,5–1,5 мм, у циліндричної однаково. Наміряли інше? Усі розміри R (BSP)
Значення по крайніх витках конічної різьби, ±0,5 мм через конусність і збіг. «Витків на дюйм» — скільки витків різьби вкладається у 25,4 мм довжини: 14 витків ≈ 1,8 мм між сусідніми витками. За цим числом різьбомір відрізняє схожі стандарти (у BSPT 3/8″ — 19, у NPT 3/8″ — 18). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип приєднання | муфтове | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Матеріал корпусу | Нержавіюча сталь | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальний робочий тиск | 20 бар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальна робоча температура | 250 °C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Конфігурація з'єднання | ВВ (Внутрішня - Внутрішня) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Конструкція | Перехідна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Стандарт різьби | BSPT (R) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Гарантія | 36 міс | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
