Кран кульовий Gross Ду 15, амер. кутова ЗВ

Name: Кран кульовий Gross Ду 15, амер. кутова ЗВ
Brand: Gross
SKU: 5302015
Price: 263.00 UAH
Availability: InStock

В наявності0Арт.: 5302015

GrossУсі товари бренду

263 ₴

Безготівковий для юр.осібОплата за рахунком з ПДВ. Рахунок надійде на email після оформлення замовлення.

Безготівковий для фізичних осібОплата за рахунком на реквізити компанії (IBAN)

Накладений платіжОплата при отриманні товару.

За договором з відстрочкоюУкладаємо договір з відстрочкою платежу для бюджетних організацій.

Детальніше →

Опис

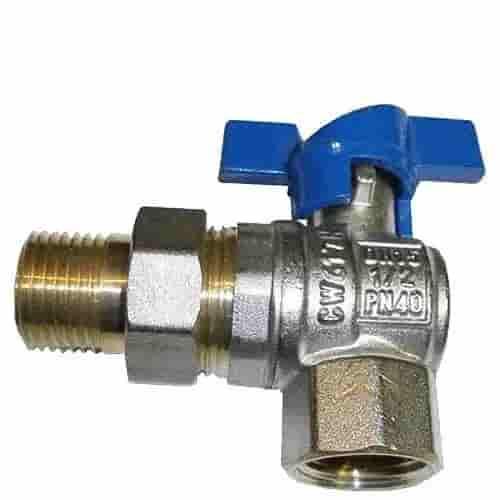

Кран кульовий Gross кутовий нікельована латунь

Даний тип крана виконаний в латунному корпусі з нікелевим покриттям, двоскладове різьбове приєднання.
Ущільнення PTFE куля в латунні крані.

Характеристики

Тип приєднання

муфтове

Приєднувальні розміри

DN 15 (1/2")

Розмір у міліметрах

Різьба G 1/2″ (DN 15) у міліметрах

BSPP — трубна циліндрична, ISO 228

⚠️ DN — умовний прохід, а не розмір різьби. Штангенциркуль покаже значення нижче, а не «15 мм».

G 1/2″ (DN 15)

Н — зовнішня

≈ 21,0 ммпо вершинах витків (вони дивляться назовні)

В — внутрішня

≈ 18,6 ммдіаметр отвору — по вершинах витків (вони дивляться всередину)

Як виміряти: в обох випадках штангенциркуль торкається вершин витків: у зовнішньої різьби вони дивляться назовні — міряйте губками ззовні; у внутрішньої — всередину отвору, міряйте губками для внутрішніх вимірювань.

Наміряли інше? Усі розміри G (BSP)

Різьба	DN	Зовнішня, Ø мм	Внутрішня, Ø мм	Витків на дюйм
G 1/8″	DN 6	9,7	8,6	28
G 1/4″	DN 8	13,2	11,4	19
G 3/8″	DN 10	16,7	15,0	19
G 1/2″	DN 15	21,0	18,6	14
G 3/4″	DN 20	26,4	24,1	14
G 1″	DN 25	33,2	30,3	11
G 1¼″	DN 32	41,9	39,0	11
G 1½″	DN 40	47,8	44,8	11
G 2″	DN 50	59,6	56,7	11
G 2½″	DN 65	75,2	72,2	11
G 3″	DN 80	87,9	84,9	11

Значення для циліндричної різьби, допуск ±0,3 мм.

«Витків на дюйм» — скільки витків різьби вкладається у 25,4 мм довжини: 14 витків ≈ 1,8 мм між сусідніми витками. За цим числом різьбомір відрізняє схожі стандарти (у BSPT 3/8″ — 19, у NPT 3/8″ — 18).

Стандарт різьби в товарі не вказано — розміри для найпоширенішої трубної різьби G (BSPP).

Матеріал корпусу

Латунь

Матеріал ущільнення

PTFE

Максимальна робоча температура

100 °C

Максимальний робочий тиск

40 бар

Конфігурація з'єднання

ВН ( Внутренняя - Наружная )

Тип крана
