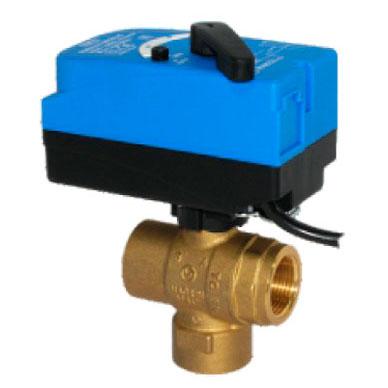

Кульовий кран FIRST 3-х ходовий dn 25 (1") з електроприводом 220VAC

В наявності0Арт.: EMV-110-25/3-220AC

FIRSTУсі товари бренду

6 011 ₴

Напруга

Безготівковий для юр.осібОплата за рахунком з ПДВ. Рахунок надійде на email після оформлення замовлення.

Безготівковий для фізичних осібОплата за рахунком на реквізити компанії (IBAN)

Накладений платіжОплата при отриманні товару.

За договором з відстрочкоюУкладаємо договір з відстрочкою платежу для бюджетних організацій.

Детальніше →

Опис

Кульові крани FIRST 234 являють собою компактні трьоходові латунні кульові крани які використовуються в системах внутрішнього опалення, системах охолодження, питній воді, в різноманітних нагрівальних пристроях (наприклад, теплових насосах).

Клапани доступні в DN 20 - DN 25.

Кульові крани FIRST серії 234 застосовуються в якості відведених або перемішуючих елементів для використання в опалювальних пристроях (теплових насосах), системах HVAC, змішувальних групах, системах сонячного нагріву, для установок водопровідної води.

Для роботи кульових кранів з кліпсою (DN 20 - DN 25) призначені електроприводи FIRST 110 двох і трьохточкового сигналу управління. Час відкриття-закриття клапана становить 20 с, напруга 220 В.

Характеристики

Напруга

220VAC

Приєднувальні розміри

DN 25 (1")

Розмір у міліметрах

Різьба G 1″ (DN 25) у міліметрах

BSPP — трубна циліндрична, ISO 228

⚠️ DN — умовний прохід, а не розмір різьби. Штангенциркуль покаже значення нижче, а не «25 мм».

G 1″ (DN 25)

Н — зовнішня

≈ 33,2 ммпо вершинах витків (вони дивляться назовні)

В — внутрішня

≈ 30,3 ммдіаметр отвору — по вершинах витків (вони дивляться всередину)

Як виміряти: в обох випадках штангенциркуль торкається вершин витків: у зовнішньої різьби вони дивляться назовні — міряйте губками ззовні; у внутрішньої — всередину отвору, міряйте губками для внутрішніх вимірювань.

Наміряли інше? Усі розміри G (BSP)

Різьба	DN	Зовнішня, Ø мм	Внутрішня, Ø мм	Витків на дюйм
G 1/8″	DN 6	9,7	8,6	28
G 1/4″	DN 8	13,2	11,4	19
G 3/8″	DN 10	16,7	15,0	19
G 1/2″	DN 15	21,0	18,6	14
G 3/4″	DN 20	26,4	24,1	14
G 1″	DN 25	33,2	30,3	11
G 1¼″	DN 32	41,9	39,0	11
G 1½″	DN 40	47,8	44,8	11
G 2″	DN 50	59,6	56,7	11
G 2½″	DN 65	75,2	72,2	11
G 3″	DN 80	87,9	84,9	11

Значення для циліндричної різьби, допуск ±0,3 мм.

«Витків на дюйм» — скільки витків різьби вкладається у 25,4 мм довжини: 14 витків ≈ 1,8 мм між сусідніми витками. За цим числом різьбомір відрізняє схожі стандарти (у BSPT 3/8″ — 19, у NPT 3/8″ — 18).

Стандарт різьби в товарі не вказано — розміри для найпоширенішої трубної різьби G (BSPP).

Тип приєднання

муфтове

Ступінь захисту

IP44

Мінімальний робочий тиск, ΔP

0 бар

Матеріал корпусу

Латунь

Матеріал ущільнення

PTFE

Діаметр отвору
