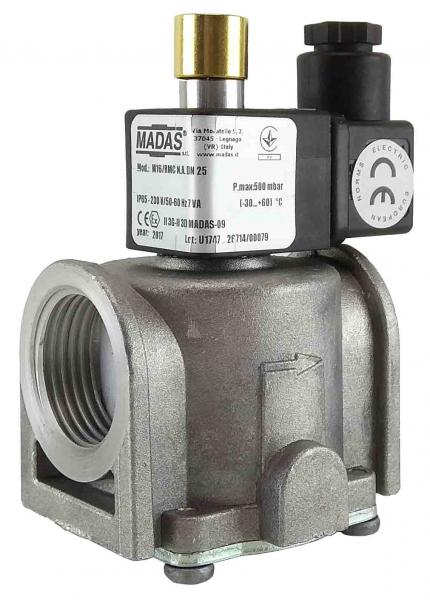

Характеристики електромагнітного клапана Madas M16/RMC N.С. DN 25 500 mbar нормально закритий

Соленоїдний клапан MADAS, виконаний в алюмінієвому корпусі з муфтовими приєднанням (різьблення) котушка кріпиться у верхній частині корпусу. Основне завдання даного пристрою, це відкриття або перекриття потоку газів, рідин по сигналу. Сигналом для клапана є подача або відключення напруги на електромагнітну котушку, що в свою чергу поділяє клапани на два типи:

1. Нормально відкритий;
2. Нормально закритий.

Принцип дії і застосування

Електромагнітний клапан нормально закритий, працює за наступним принципом, прилад підключається до мережі на нього подається напруга, після чого він зводиться і знаходиться у відкритому стані, як тільки харчування клапана пропадає клапан закривається. Потім, коли з'явиться харчування клапан потрібно звести заново. Виріб обладнано ручним взводом і є клапаном безпеки. Застосовується зазвичай в побутових цілях або в промислових умовах. Середовище роботи гази (зріджений газ, природний газ, метан, повітря, сухі гази).

Ручка взводу:

Клапан зводиться вручну підняттям штока вгору.

Живлення:

12В, 24В, 110В, 2230В (змінний струм)

12В, 24В (постійний струм)

Габаритні розміри:

Приклад установки:

Клапани можуть встановлюватися горизонтально або вертикально за винятком клапанів DN 250 - DN 350 тільки горизонтально. Не можна встановлювати клапани котушкою вниз!
