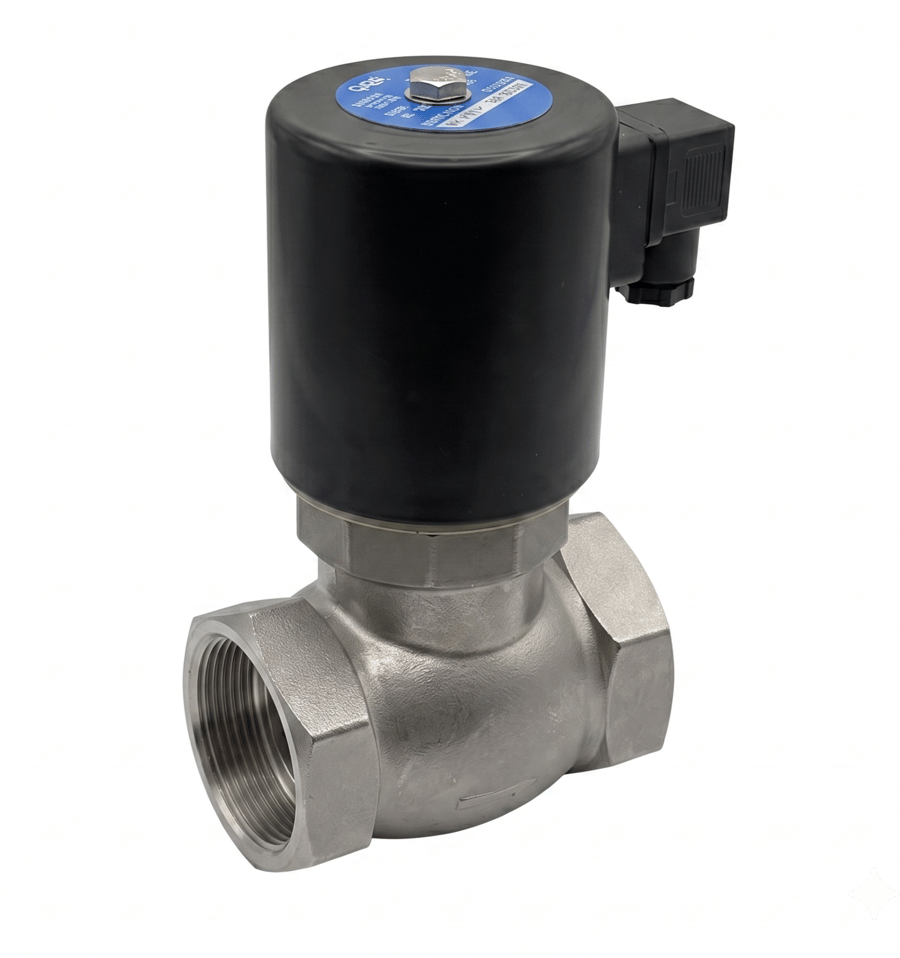

Електромагнітний клапан для пара GAMA ZQDF-40S 1 1/2" Н.З. 0 - 10 бар 200 ℃ PTFE 220VAC
Безготівковий для юр.осібОплата за рахунком з ПДВ. Рахунок надійде на email після оформлення замовлення.
Безготівковий для фізичних осібОплата за рахунком на реквізити компанії (IBAN)
Накладений платіжОплата при отриманні товару.
За договором з відстрочкоюУкладаємо договір з відстрочкою платежу для бюджетних організацій.
Нова ПоштаВідправка в день замовленняВідділення · Поштомат · Адресна доставка (кур’єр)за тарифами перевізника
Самовивізм. Київ, вул. Івана Виговського 13безкоштовноОпис
Електромагнітний клапан для пари GAMA ZQDF із нержавіючої сталі, нормально закритий, прямої дії, 0–10 бар, до +200 °C
Корпус із нержавіючої сталі · ущільнення PTFE · DN 40, муфтове приєднання 1/2"
Для пари, перегрітої пари та гарячого конденсату

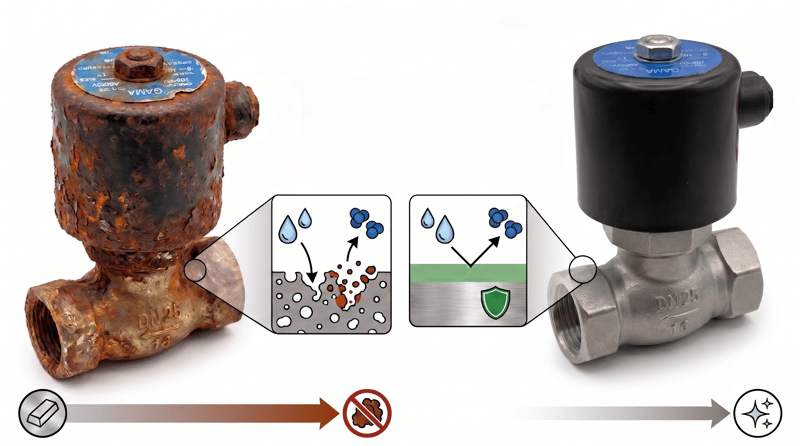

Нержавіючий корпус і PTFE - оптимальне поєднання для пари
Корпус виготовлений із нержавіючої сталі, тому пара та конденсат не спричиняють корозії ні зсередини, ні зовні, а робоче середовище не забруднюється домішками металу. Ущільнення сідла виконане з PTFE, а не з еластомеру: за температури близько 200 °C гумові ущільнення тверднуть, втрачають еластичність і вже після кількох десятків циклів починають пропускати середовище. Фторопласт зберігає свою форму, герметичність і робочі характеристики протягом усього терміну експлуатації. Саме поєднання нержавіючої сталі та PTFE робить цей клапан придатним для роботи з парою - латунний корпус із мембраною NBR за таких температур не забезпечує необхідної довговічності.

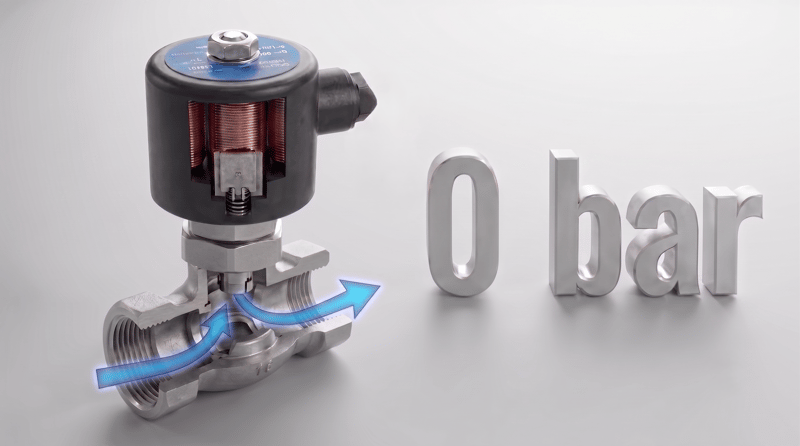

Пряма дія - відкривається від 0 бар
Після подачі живлення котушка безпосередньо піднімає плунжер, без використання пілотного каналу, тому для відкриття клапана не потрібен тиск у трубопроводі. Клапан однаково надійно працює як у безнапірних системах, так і за робочого тиску до 10 бар. Пілотним клапанам для відкриття необхідний перепад тиску не менше 0,3-0,5 бар, тому на дренажних лініях, системах відведення конденсату або в кінцевих ділянках паропроводу, де тиск майже дорівнює нулю, вони часто не відкриваються. Для клапана прямої дії це не є проблемою.

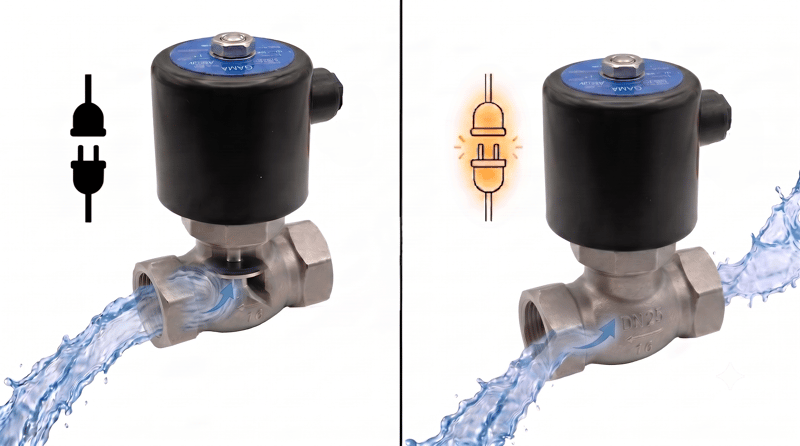

Нормально закритий - без живлення лінія перекрита
За відсутності напруги пружина притискає плунжер до сідла, повністю перекриваючи потік. Після подачі живлення клапан відкривається, а після його відключення автоматично закривається. У парових системах це не лише зручно, а й відповідає вимогам безпеки: у разі зникнення живлення або аварійного відключення подача пари припиняється автоматично, без втручання оператора.

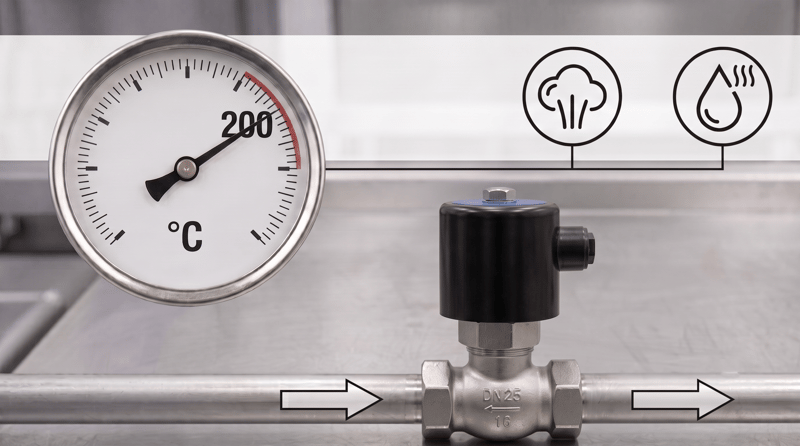

Робоча температура до +200 °C
Клапан призначений для роботи з насиченою та перегрітою парою, гарячою водою, конденсатом і термомастилом за температур до +200 °C. Типові сфери застосування: парові котли та парогенератори, автоклави й стерилізатори, підприємства харчової та хімічної промисловості, прасувальне й мийне обладнання, а також системи CIP-миття. Котушка винесена на безпечну відстань від корпусу, тому не перегрівається від робочого середовища та може бути замінена без демонтажу клапана з трубопроводу.
Характеристики
| Вид клапану | нормально закритий | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напруга | 220VAC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Матеріал ущільнення | PTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип приєднання | муфтове | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приєднувальні розміри | DN 40 (1½") | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Розмір у міліметрах Різьба G 1½″ (DN 40) у міліметрах BSPP — трубна циліндрична, ISO 228⚠️ DN — умовний прохід, а не розмір різьби. Штангенциркуль покаже значення нижче, а не «40 мм». G 1½″ (DN 40) Н — зовнішня ≈ 47,8 ммпо вершинах витків (вони дивляться назовні) В — внутрішня ≈ 44,8 ммдіаметр отвору — по вершинах витків (вони дивляться всередину) Як виміряти: в обох випадках штангенциркуль торкається вершин витків: у зовнішньої різьби вони дивляться назовні — міряйте губками ззовні; у внутрішньої — всередину отвору, міряйте губками для внутрішніх вимірювань. Наміряли інше? Усі розміри G (BSP)
Значення для циліндричної різьби, допуск ±0,3 мм. «Витків на дюйм» — скільки витків різьби вкладається у 25,4 мм довжини: 14 витків ≈ 1,8 мм між сусідніми витками. За цим числом різьбомір відрізняє схожі стандарти (у BSPT 3/8″ — 19, у NPT 3/8″ — 18). Стандарт різьби в товарі не вказано — розміри для найпоширенішої трубної різьби G (BSPP). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ступінь захисту | IP65 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Мінімальний робочий тиск, ΔP | 0 бар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальний робочий тиск, ΔP Максимально давление | 10 бар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Витрата | 333 л/хв | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Матеріал корпусу | Нержавіюча сталь | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Температура | -5…200 °C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Спосіб дії | прямої дії | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Діаметр отвору | 30 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Країна-виробник | Китай | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель котушки | ZQDF | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Гарантія | 12 міс | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
