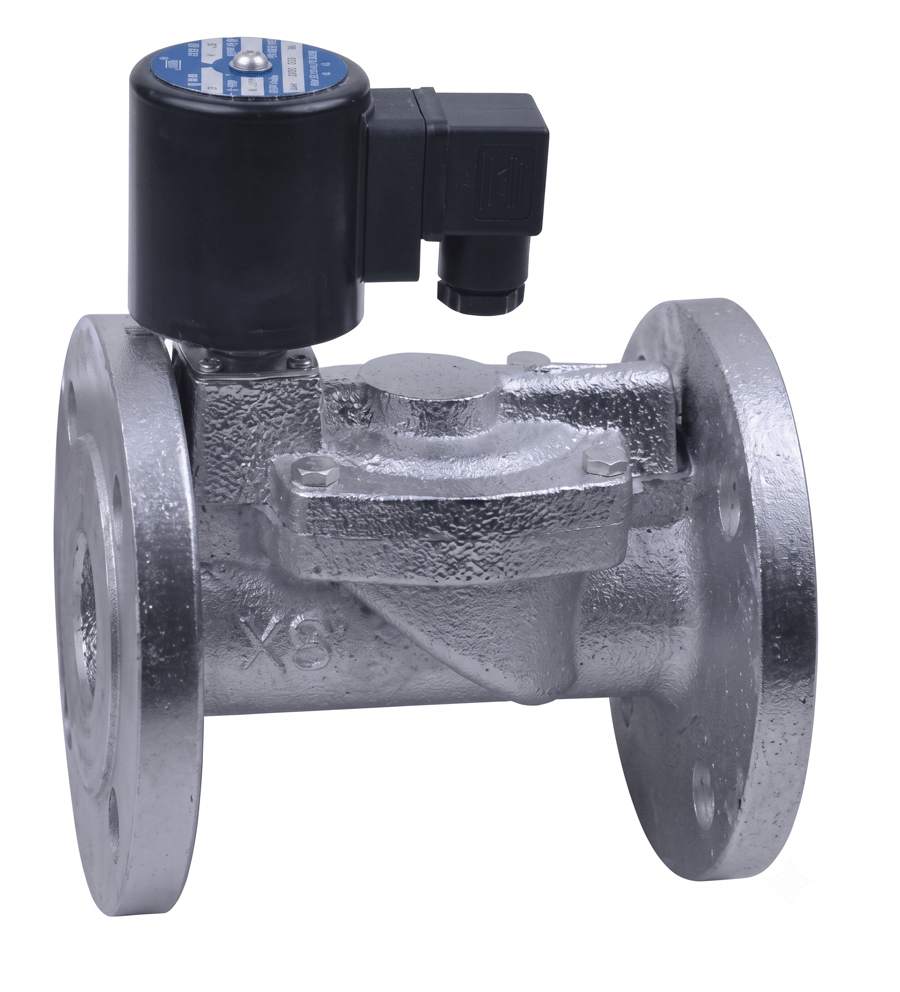

Електромагнітний клапан GAMA GF-40F DN 40 фланцевий 0.3 - 16 бар NBR 24-220V (AC/DC)

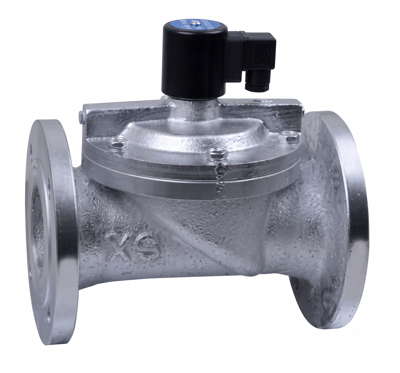

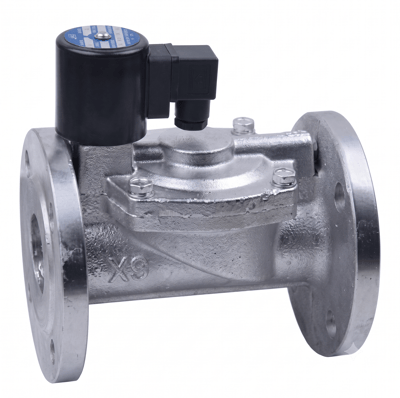

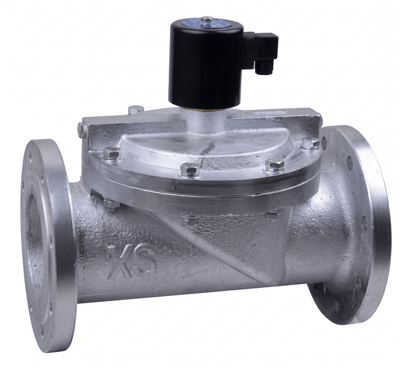

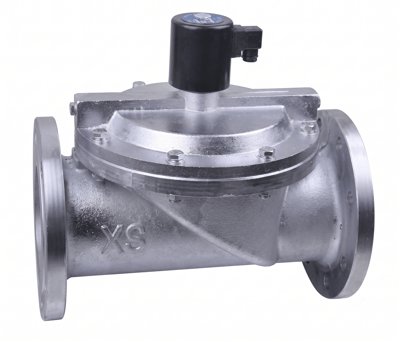

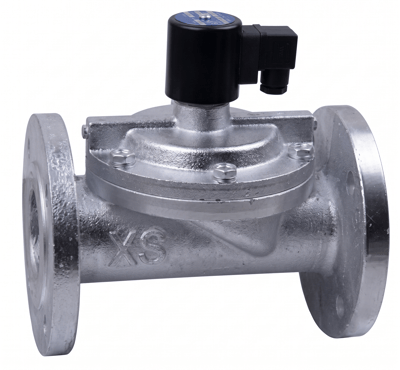

Електромагнітний клапан GAMA GF-40F DN 40 — чавунний, фланцевий

Соленоїдний клапан непрямої (пілотної) дії у чавунному корпусі з фланцевим приєднанням DN 40. Нормально закритий: без напруги прохід перекрито, з подачею живлення на котушку клапан відкривається. Застосовується у вузлах автоматичного керування потоком — водопостачання, системи поливу, охолоджувальні контури, технологічні лінії.

Клапан непрямої дії: мембрана відкривається за рахунок перепаду тиску, тому для роботи потрібен мінімальний перепад 0,3 bar — на лінії без підпору клапан не відкриється. Робочий діапазон 0,3 - 16 bar за пропускної здатності до 400 л/хв.

Конструкція та підключення

Корпус — чавун, стійкий до гідроударів і вібрації на лініях великого діаметра. Ущільнення NBR, температура середовища -10 °C … +80 °C: вода, неагресивні рідини, повітря.

Універсальна котушка 24-220V (AC/DC) зі ступенем захисту IP65 закриває весь діапазон напруг — не потрібно добирати виконання під конкретну мережу. Підключення через роз'єм DIN 43650A: котушку можна замінити або розвернути роз'єм без демонтажу клапана з трубопроводу.

Основні характеристики

• Приєднувальний розмір: DN 40, фланцеве приєднання
• Діаметр отвору: 40 мм
• Вид клапана: нормально закритий (N.C.)
• Спосіб дії: непрямої дії
• Робочий тиск: 0,3 - 16 bar
• Витрата: 400 л/хв
• Матеріал корпусу: чавун
• Матеріал ущільнення: NBR, -10 °C … +80 °C
• Напруга котушки: 24-220V (AC/DC)
• Ступінь захисту: IP65, роз'єм DIN 43650A
• Країна-виробник: Китай

Рекомендації щодо монтажу

Встановлюйте клапан за напрямком стрілки на корпусі, котушкою вгору. Перед клапаном рекомендовано сітчастий фільтр: механічні домішки — основна причина того, що клапан перестає закриватися герметично. Переконайтеся, що перепад тиску на лінії не нижчий за 0,3 bar, інакше клапан не відкриється повністю.
