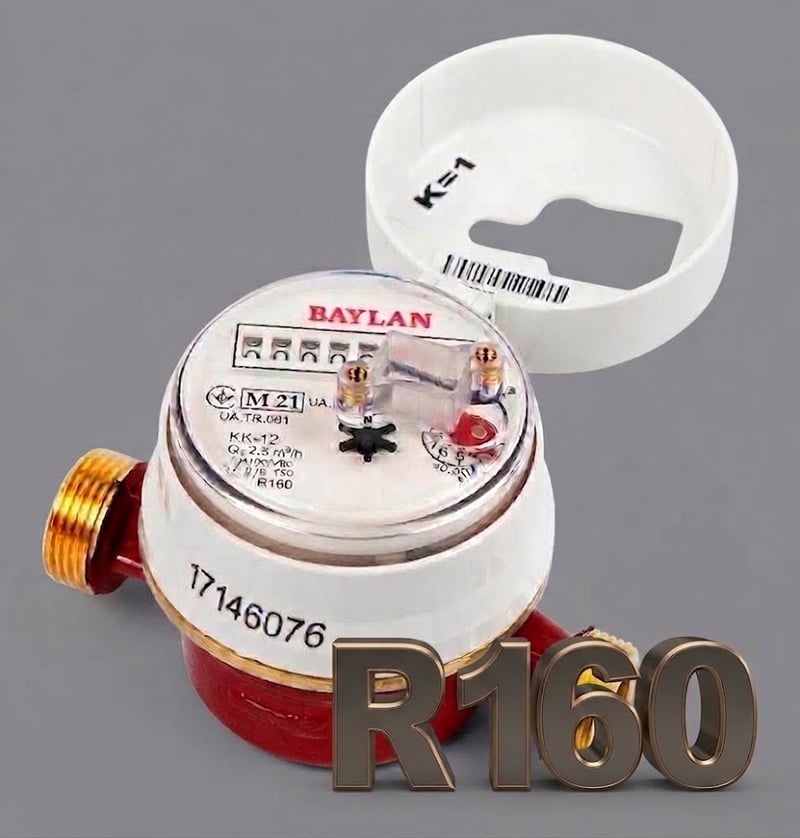

Лічильник для холодної води квартирний BAYLAN TK-13 S Dn 15 (клас "С", R = 160)
Безготівковий для юр.осібОплата за рахунком з ПДВ. Рахунок надійде на email після оформлення замовлення.
Безготівковий для фізичних осібОплата за рахунком на реквізити компанії (IBAN)
Накладений платіжОплата при отриманні товару.
За договором з відстрочкоюУкладаємо договір з відстрочкою платежу для бюджетних організацій.
Нова ПоштаВідправка в день замовленняВідділення · Поштомат · Адресна доставка (кур’єр)за тарифами перевізника
Самовивізм. Київ, вул. Івана Виговського 13безкоштовноОпис
Лічильник води Baylan TK-13 S DN 15 класу C, R160, одноструменевий, крильчастий, сухого ходу
Латунний корпус · клас R160H / R80V за ISO 4064 · IP68 · DN 15 · міжповірочний інтервал 4 роки
Для обліку холодної води до 50 °C у квартирах і приватних будинках, зокрема комерційного
Сухий лічильний механізм і захист від магнітного поля
Лічильний механізм відокремлений від води: вода не потрапляє на шкалу, показання лишаються читабельними весь строк служби, а знос обмежений крильчаткою та її опорами. Лічильний вузол герметичний за IP68: прилад працює в затоплюваних колодязях і шахтах при зануренні до 10 м, тобто придатний там, де зазвичай ставлять мокрохід, але з сухим механізмом. Вплив зовнішнього магніту виключено конструктивно, як того вимагає EN 14154: піднесений до приладу магніт не зупиняє крильчатку й не спотворює показання.
Монтаж на горизонтальний і вертикальний трубопровід
Монтажна довжина 110 мм, приєднання G¾B, робочий тиск до 16 бар. Номінальна витрата Q3 = 2,5 м³/год, мінімальна Q1 = 0,0156 м³/год, максимальна Q4 = 3,125 м³/год. Встановлюється на горизонтальній (H) або вертикальній (V) ділянці, строго без нахилу, стрілка на корпусі за напрямком потоку. Перед лічильником потрібен фільтр грубого очищення: експлуатація без фільтра знімає гарантію виробника. Штуцери з гайками та прокладками (комплект МК-15) постачаються окремо.
Підготовлений до телеметрії без демонтажу

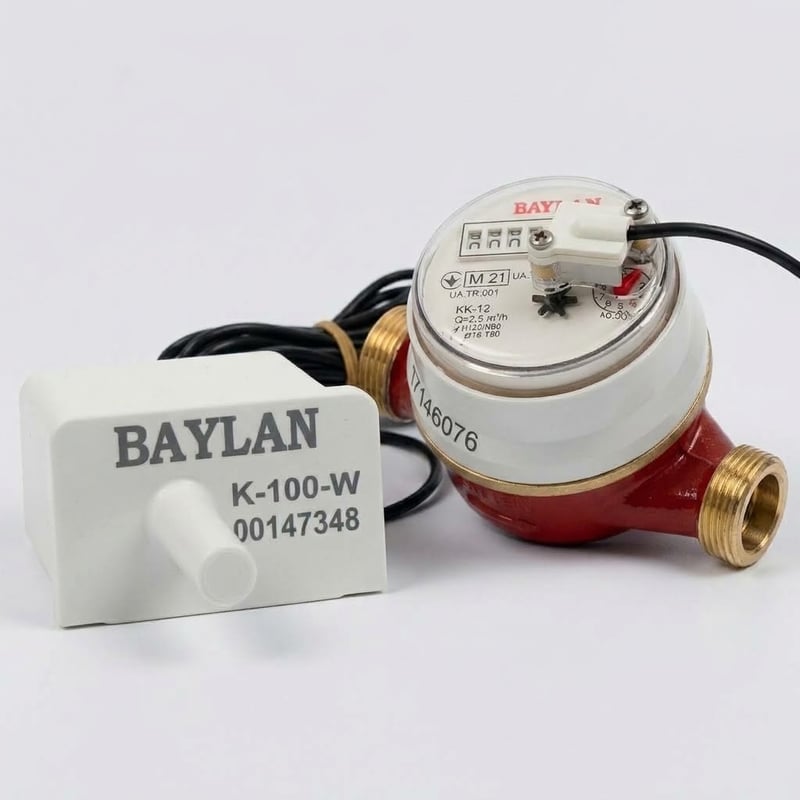

Накладки встановлюються просто на місці, лічильник при цьому лишається на трубі: імпульсний вихід BAY-01NK з кабелем 2 м (1, 10 або 100 л/імп), модулі M-Bus і Mod-Bus RS-485, радіомодулі WMBUS та LoRa. Перевести прилад на дистанційне зняття показань можна в будь-який момент експлуатації, без заміни лічильника.
Міжповірочний інтервал 4 роки (наказ Мінекономрозвитку № 1747 від 13.10.2016), первинну повірку виконано на заводі. Строк служби 12 років. Виробник дає гарантію 36 місяців, відлік з дати випуску. Виробник Baylan Ölçü Aletleri, Ізмір, Туреччина.
Що дає виконання R160 і ступінь захисту IP68
Відношення Q3/Q1 дорівнює 160 за горизонтального монтажу: мінімальна врахована витрата становить 0,0156 м³/год проти 0,025 м³/год у виконанні R100. Прилад фіксує слабкий струмінь, змішувач, що підтікає, і наповнення бачка, які лічильник класу B пропускає повз облік. За ДСТУ позначка R=160 і вище на лічильному механізмі відповідає класу точності C.
Лічильний вузол цього виконання герметичний за IP68 і витримує занурення до 10 метрів. Лічильник працює в шахтах, колодязях і підвалах з ризиком затоплення, тобто придатний там, де зазвичай ставлять мокрохід, але зберігає сухий механізм із читабельною шкалою.
Характеристики
| Різновид за температурою | Для холодної води | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приєднувальні розміри | DN 15 (1/2") | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Розмір у міліметрах Різьба G 1/2″ (DN 15) у міліметрах BSPP — трубна циліндрична, ISO 228⚠️ DN — умовний прохід, а не розмір різьби. Штангенциркуль покаже значення нижче, а не «15 мм». G 1/2″ (DN 15) Н — зовнішня ≈ 21,0 ммпо вершинах витків (вони дивляться назовні) В — внутрішня ≈ 18,6 ммдіаметр отвору — по вершинах витків (вони дивляться всередину) Як виміряти: в обох випадках штангенциркуль торкається вершин витків: у зовнішньої різьби вони дивляться назовні — міряйте губками ззовні; у внутрішньої — всередину отвору, міряйте губками для внутрішніх вимірювань. Наміряли інше? Усі розміри G (BSP)
Значення для циліндричної різьби, допуск ±0,3 мм. «Витків на дюйм» — скільки витків різьби вкладається у 25,4 мм довжини: 14 витків ≈ 1,8 мм між сусідніми витками. За цим числом різьбомір відрізняє схожі стандарти (у BSPT 3/8″ — 19, у NPT 3/8″ — 18). Стандарт різьби в товарі не вказано — розміри для найпоширенішої трубної різьби G (BSPP). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Комплект монтажних частин | без КМЧ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Імпульсний вихід / накладка | Без накладки | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Лічильний механізм | Сухохідний | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип лічильника | Крильчатий | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Температура | 5…50 °C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип приєднання | муфтове | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Метрологічний клас точності | R160H – R80V | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ступінь захисту | IP68 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Кількість струй | Одноструменевий | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Матеріал корпусу | Латунь | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Минимальная витрата, Q1 | 0.0156 м³/год | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Постійна витрата, Q3 | 2.5 м³/год | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Перевантажувальна витрата, Q4 | 3.125 м³/год | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Установча довжина | 110 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальний робочий тиск | 16 бар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Робоче положення | горизонтальне – вертикальне | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Країна-виробник | Туреччина | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Призначення | Квартирний | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Міжповірочний інтервал | 4 роки | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Гарантія | 24 міс | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
