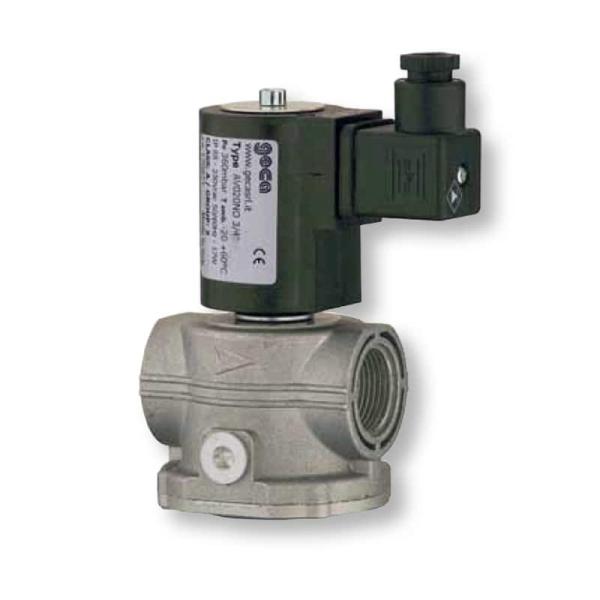

Электромагнитный клапан для газа GECA AV020NO DN 20 360mbar 220VAC

В наличии0Арт.: AV020NO-220AC

GECAВсе товары бренда

6 231 ₴

Напряжение

Максимальное рабочее давление, ΔP

Безналичный для юр.лицОплата по счёту с НДС. Счёт придёт на email после оформления заказа.

Безналичный для физических лицОплата по счёту на реквизиты компании (IBAN)

Наложенный платёжОплата при получении товара.

По договору с отсрочкойЗаключаем договор с отсрочкой платежа для бюджетных организаций.

Подробнее →

Описание

Клапан для газа GECA серии AV нормально открытые, представляет собой арматуру, которая используется для регулирования потока газа в газовых системах. Клапан выполнен из алюминия, что обеспечивает надежность его эксплуатации и долговечность его работы. Он оснащен электромагнитом (соленоидом) и управляется с помощью электрического сигнала, включением или отключением питания.

Клапан предназначен для использования в бытовых газовых системах и промышленных , газовых горелках и в системах транспортировки газа, а также в системах отопления и вентиляции. Он обладает высокой пропускной способностью и может работать с не агрессивными газами различного состава и не высокого давления. Клапан GECA AV имеет компактный размер и легок в установке, что делает его удобным для использования в различных условиях.

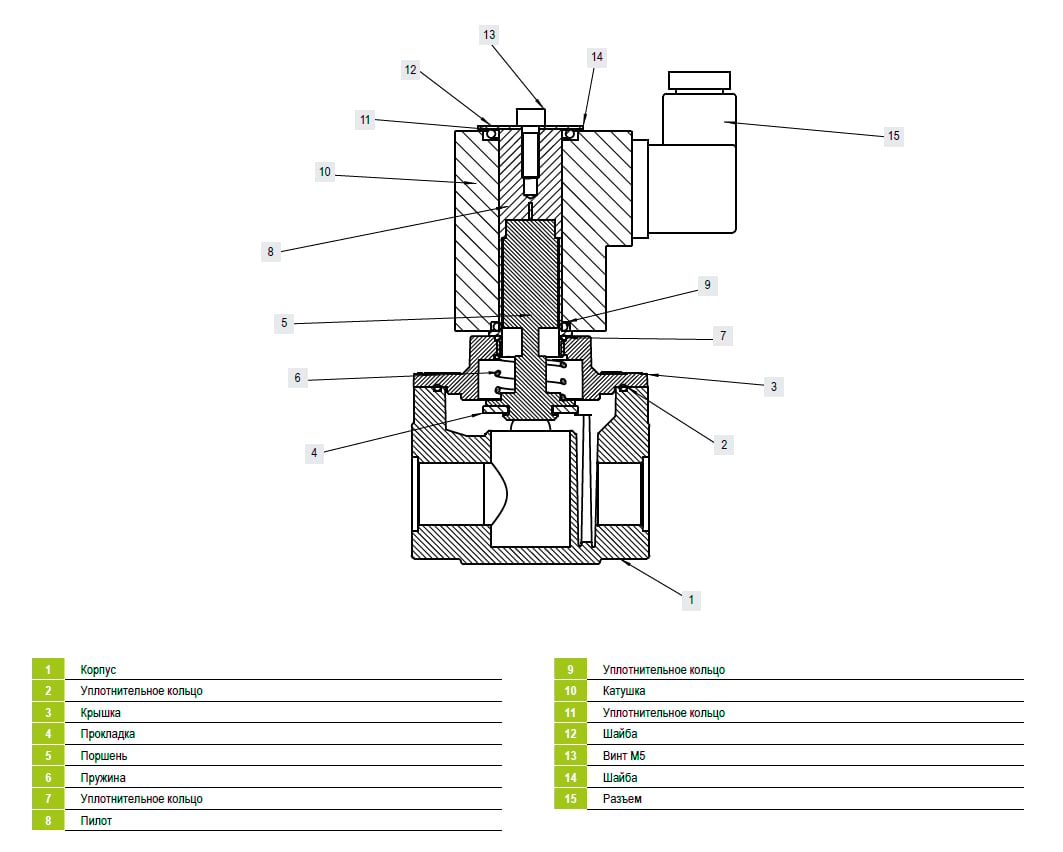

Схема клапана Geca AV:

Из чего состоит газовій клапан Geca AV

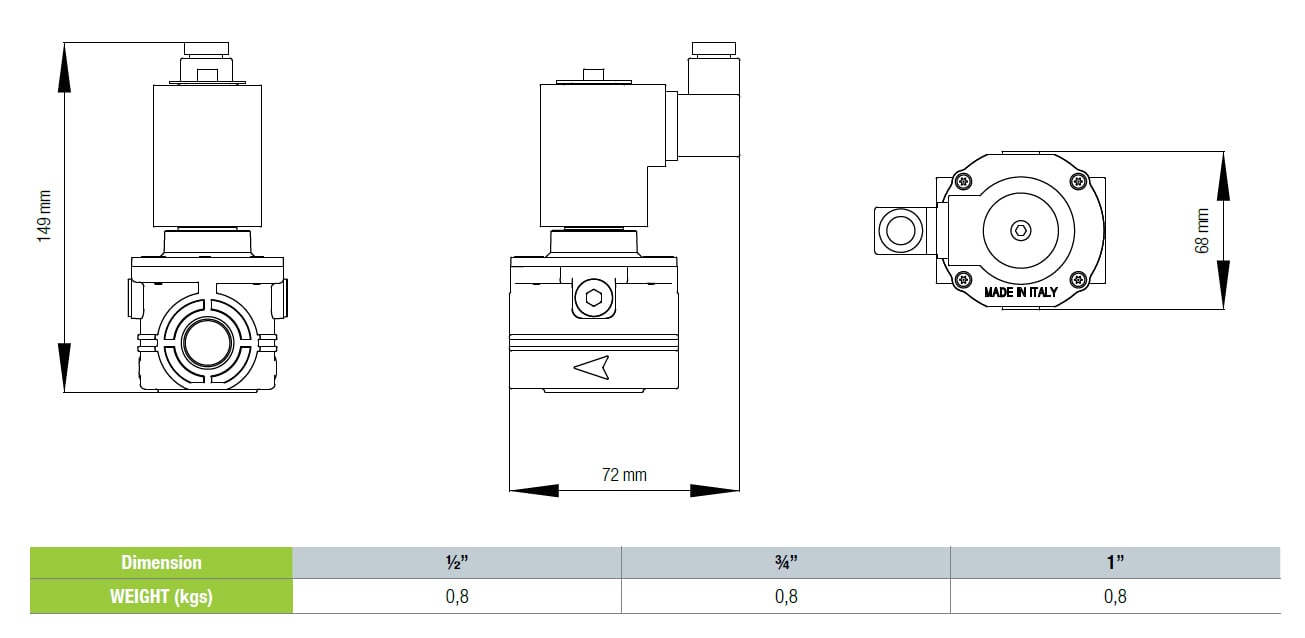

Габаритные размеры:

Габаритные размеры газовых клапанов Geca av

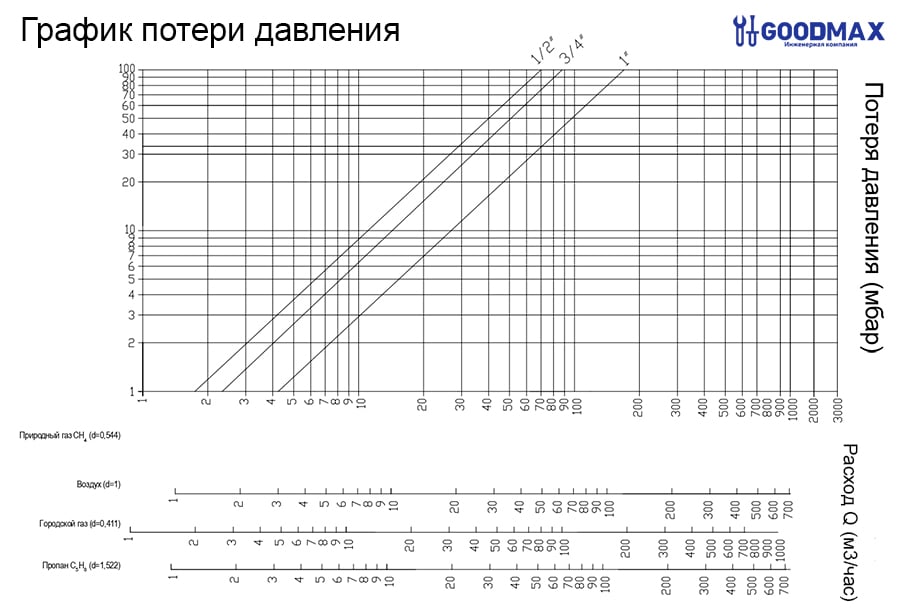

График потери давления

На этом графике вы можете расчитать расход в зависимости от потерии давления. Пример на входе давление 100 мбар на выходе 0 значит потеря давления состоавит 100 мбар, находим нужный диаметр клапана и смотрим какой расход будет!

График потери давления на автоматические клапаны Geca

Характеристики

Тип взводу

автоматический

Способ действия

прямого действия

Материал корпуса

Алюминий

Степень защиты

IP65

Тип присоединения

муфтовое

Напряжение

220VAC

Вид клапана

нормально открытый

Максимальное рабочее давление, ΔP

0.36 бар

Диаметр отверстия

20 мм

Страна-производитель

Италия

Присоединительные размеры

DN 20 (3/4")

Размер в миллиметрах

Резьба G 3/4″ (DN 20) в миллиметрах

BSPP — трубная цилиндрическая, ISO 228

⚠️ DN — условный проход, а не размер резьбы. Штангенциркуль покажет значения ниже, а не «20 мм».

G 3/4″ (DN 20)

Н — наружная

≈ 26,4 ммпо вершинам витков (они смотрят наружу)

В — внутренняя

≈ 24,1 ммдиаметр отверстия — по вершинам витков (они смотрят внутрь)

Как измерить: в обоих случаях штангенциркуль касается вершин витков: у наружной резьбы они смотрят наружу — меряйте губками снаружи; у внутренней — внутрь отверстия, меряйте губками для внутренних измерений.

Намерили другое? Все размеры G (BSP)

Резьба	DN	Наружная, Ø мм	Внутренняя, Ø мм	Витков на дюйм
G 1/8″	DN 6	9,7	8,6	28
G 1/4″	DN 8	13,2	11,4	19
G 3/8″	DN 10	16,7	15,0	19
G 1/2″	DN 15	21,0	18,6	14
G 3/4″	DN 20	26,4	24,1	14
G 1″	DN 25	33,2	30,3	11
G 1¼″	DN 32	41,9	39,0	11
G 1½″	DN 40	47,8	44,8	11
G 2″	DN 50	59,6	56,7	11
G 2½″	DN 65	75,2	72,2	11
G 3″	DN 80	87,9	84,9	11

Значения для цилиндрической резьбы, допуск ±0,3 мм.

«Витков на дюйм» — сколько витков резьбы укладывается в 25,4 мм длины: 14 витков ≈ 1,8 мм между соседними витками. По этому числу резьбомер отличает похожие стандарты (у BSPT 3/8″ — 19, у NPT 3/8″ — 18).

Стандарт резьбы у товара не указан — размеры для самой распространённой трубной резьбы G (BSPP).
