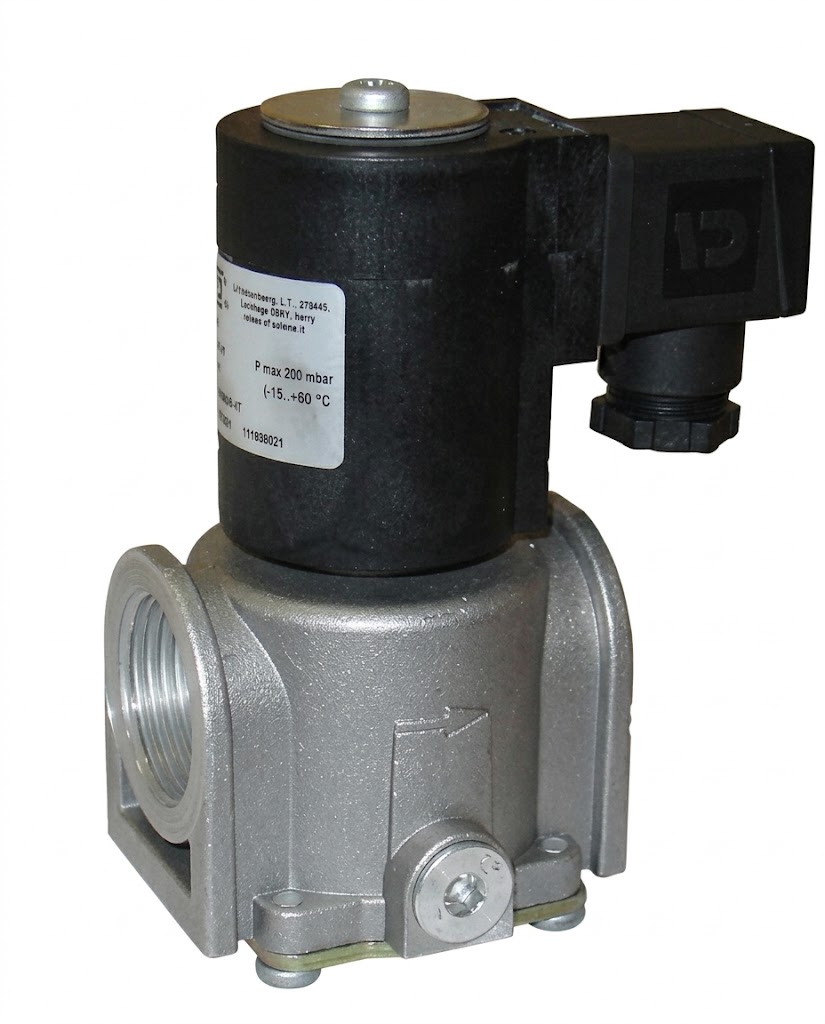

Электромагнитный клапан MADAS EVAP/NA Dn20 PN0,36 для природного газа Н.О. автоматический 220VAC
Максимально давление
Максимальная разница давлений между входом и выходом (ΔP), при которой клапан гарантированно срабатывает. Превышение этого значения может привести к тому, что клапан не откроется или не закроется полностью.
Безналичный для юр.лицОплата по счёту с НДС. Счёт придёт на email после оформления заказа.
Безналичный для физических лицОплата по счёту на реквизиты компании (IBAN)
Наложенный платёжОплата при получении товара.
По договору с отсрочкойЗаключаем договор с отсрочкой платежа для бюджетных организаций.
Новая ПочтаОтправка в день заказаОтделение · Почтомат · Адресная доставка (курьер)по тарифам перевозчика
Самовывозг. Киев, 04136 ул. Стеценка, 6.бесплатноОписание
Клапан Madas EVAP/NA — нормально открытый: пока на катушку не подано напряжение, он открыт и пропускает газ; при подаче напряжения закрывается и держит подачу перекрытой, пока напряжение есть. Его выбирают, когда газ должен идти без постоянного питания катушки, а перекрывать подачу нужно по команде автоматики — сигнализатора загазованности, пожарной сигнализации, системы управления котельной.
Максимальное рабочее давление — 0,36 бар (360 мбар), присоединение — внутренняя резьба Rp, степень защиты IP65. Рабочая среда: природный газ, метан, сжиженный газ, воздух и другие сухие неагрессивные газы; для биогаза есть отдельное исполнение. Работает при температуре окружающей среды от −15 до +60 °C.
ℹ️ Доступные исполнения — выбираются переключателями в карточке:
- Напряжение катушки — 12 и 24 В постоянного и переменного тока, 110 и 230 В переменного тока.
- Биогаз (B) — детали, не стойкие к агрессивному газу, заменены, уплотнения из FKM (Viton).
- Взрывозащита EX — исполнение для взрывоопасных зон 2 и 22 (ATEX, группа IIC); выбирается в напряжении: «EX 24VDC», «EX 220VAC» и т. д. Катушка, разъём и кабель 3 м — единый неразборный узел.
Характеристики
| Тип взводу | автоматический | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Рабочая среда | Газ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Способ действия | прямого действия | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Материал корпуса | Алюминий | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Степень защиты | IP65 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип присоединения | муфтовое | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение | 220VAC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Вид клапана | нормально открытый | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальное рабочее давление, ΔP Максимально давление | 0.36 бар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диаметр отверстия | 20 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Страна-производитель | Италия | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Присоединительные размеры | DN 20 (3/4") | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размер в миллиметрах Резьба G 3/4″ (DN 20) в миллиметрах BSPP — трубная цилиндрическая, ISO 228⚠️ DN — условный проход, а не размер резьбы. Штангенциркуль покажет значения ниже, а не «20 мм». G 3/4″ (DN 20) Н — наружная ≈ 26,4 ммпо вершинам витков (они смотрят наружу) В — внутренняя ≈ 24,1 ммдиаметр отверстия — по вершинам витков (они смотрят внутрь) Как измерить: в обоих случаях штангенциркуль касается вершин витков: у наружной резьбы они смотрят наружу — меряйте губками снаружи; у внутренней — внутрь отверстия, меряйте губками для внутренних измерений. Намерили другое? Все размеры G (BSP)
Значения для цилиндрической резьбы, допуск ±0,3 мм. «Витков на дюйм» — сколько витков резьбы укладывается в 25,4 мм длины: 14 витков ≈ 1,8 мм между соседними витками. По этому числу резьбомер отличает похожие стандарты (у BSPT 3/8″ — 19, у NPT 3/8″ — 18). Стандарт резьбы у товара не указан — размеры для самой распространённой трубной резьбы G (BSPP). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель катушки | BO-0430 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Стандарт разъёма | DIN43650A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Гарантия | 24 мес | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
