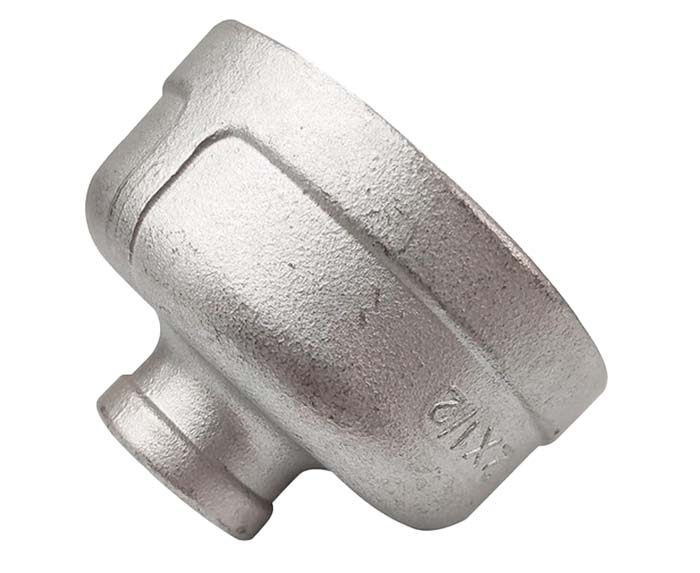

Муфта переходная из нержавеющей стали AISI304 DN15х50 (1/2"-2")
Безналичный для юр.лицОплата по счёту с НДС. Счёт придёт на email после оформления заказа.
Безналичный для физических лицОплата по счёту на реквизиты компании (IBAN)
Наложенный платёжОплата при получении товара.
По договору с отсрочкойЗаключаем договор с отсрочкой платежа для бюджетных организаций.
Новая ПочтаОтправка в день заказаОтделение · Почтомат · Адресная доставка (курьер)по тарифам перевозчика
Самовывозг. Киев, 04136 ул. Стеценка, 6.бесплатноОписание

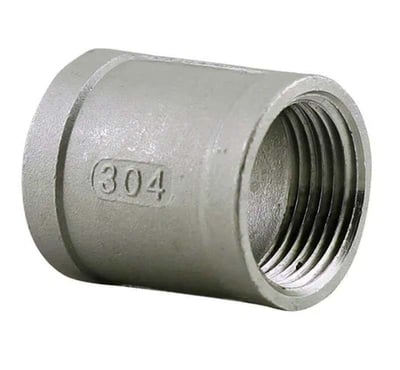

Муфта переходная из нержавеющей стали марки AISI304 и AISI316, конструкция очень простая цельный литой корпус с внутренней нарезанной по обеим сторонам, резьбой разных размеров (BSP), подходит для цилиндрической резьбы и конической, используется для соединения трубопровода и перехода на разніе диаметры.
Характеристики
| Марка стали | AISI304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип фитинга | Муфта | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Присоединительные размеры | DN 15 (1/2") – DN 50 (2") | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размер в миллиметрах Резьба R 1/2″ и R 2″ (DN 15 – DN 50) в миллиметрах BSPT — трубная коническая 1:16, ISO 7⚠️ DN — условный проход, а не размер резьбы. Штангенциркуль покажет значения ниже, а не «15 мм». R 1/2″ (DN 15) Н — наружная ≈ 21,0 ммпо вершинам витков (они смотрят наружу)конус 1:16 — к основанию Ø растёт до ≈ 21,8 мм В — внутренняя ≈ 18,6 ммдиаметр отверстия — по вершинам витков (они смотрят внутрь)конус 1:16 — вглубь Ø сужается до ≈ 17,8 мм R 2″ (DN 50) Н — наружная ≈ 59,6 ммпо вершинам витков (они смотрят наружу)конус 1:16 — к основанию Ø растёт до ≈ 60,9 мм В — внутренняя ≈ 56,7 ммдиаметр отверстия — по вершинам витков (они смотрят внутрь)конус 1:16 — вглубь Ø сужается до ≈ 55,5 мм Как измерить: в обоих случаях штангенциркуль касается вершин витков: у наружной резьбы они смотрят наружу — меряйте губками снаружи; у внутренней — внутрь отверстия, меряйте губками для внутренних измерений. Резьба коническая (конус 1:16) — на глаз почти не отличается от цилиндрической, меряйте по крайним (первым) виткам. Проверка: сравните Ø первого и последнего витка — у конической разница ≈ 0,5–1,5 мм, у цилиндрической одинаково. Намерили другое? Все размеры R (BSP)
Значения по крайним виткам конической резьбы, ±0,5 мм из-за конусности и сбега. «Витков на дюйм» — сколько витков резьбы укладывается в 25,4 мм длины: 14 витков ≈ 1,8 мм между соседними витками. По этому числу резьбомер отличает похожие стандарты (у BSPT 3/8″ — 19, у NPT 3/8″ — 18). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип присоединения | муфтовое | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Материал корпуса | Нержавеющая сталь | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальное рабочие давление | 20 бар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальная рабочая температура | 250 °C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Конфигурация соединения | ВВ (Внутренняя – Внутренняя) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Конструкция | Переходная | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Стандарт резьбы | BSPT (R) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Гарантия | 36 мес | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
