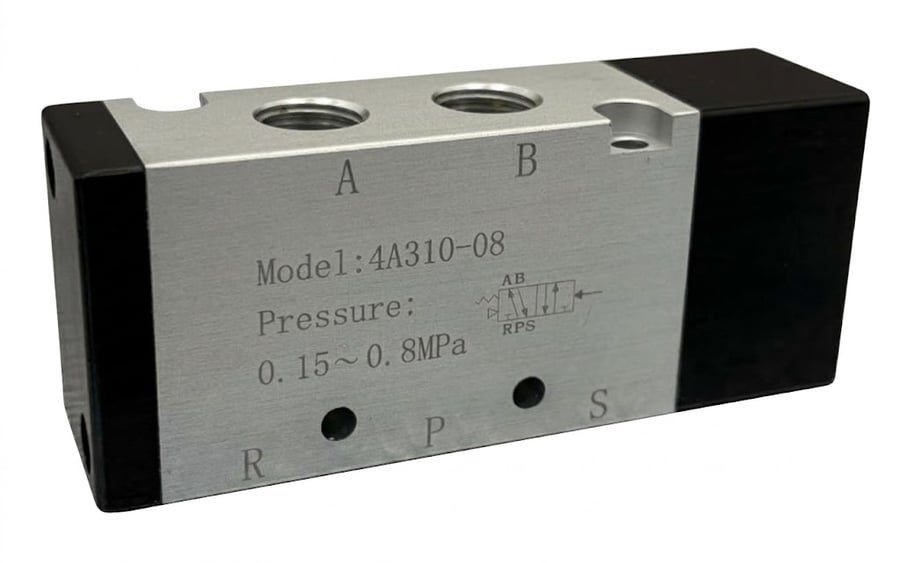

Пневмораспределитель FLUSO 4A310-08

Пневмораспределитель FLUSO 4A310-08 — распределитель 5/2 с пневматическим управлением: он переключается давлением сжатого воздуха в управляющем канале, катушки и электрических подключений у него нет. Подходит для взрывоопасных зон, влажных участков и полностью пневматических схем управления.

Что означает обозначение 4A310-08

Принцип работы

Когда в управляющий канал подаётся давление, золотник смещается и переключает подачу воздуха с одного рабочего выхода на другой. Когда давление управления снимают, пружина возвращает золотник в исходное положение. Это моностабильный распределитель: без сигнала он всегда находится в одном и том же положении.

Управляющий сигнал

• Сигнал — сжатый воздух в рабочем диапазоне давлений распределителя.
• Источник сигнала: кнопочный, педальный или концевой клапан, пневмологический элемент или пилотный электромагнитный клапан в безопасной зоне.
• Чем длиннее управляющая линия, тем больше задержка срабатывания.

Основные параметры

• Схема: 5/2, один управляющий канал, пружинный возврат
• Присоединение: вход, выход и выхлоп G1/4
• Эффективная площадь сечения: 25 мм² (Cv 1,40)
• Рабочее давление: 1,5–8 бар, максимальное 12 бар
• Температура окружающей среды: от −5 до +50 °C
• Рабочая среда: очищенный сжатый воздух
• Время срабатывания: 0,05 с
• Максимальная частота переключений: 5 циклов в секунду
