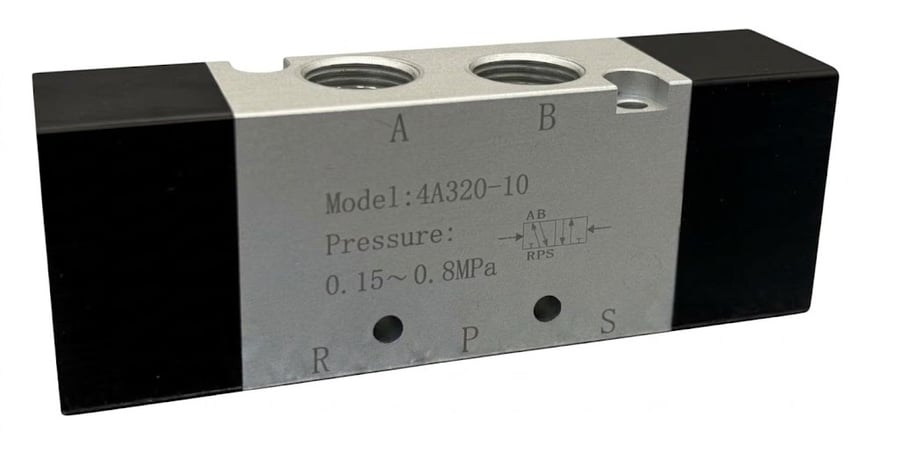

Пневмораспределитель FLUSO 4A320-10

Пневмораспределитель FLUSO 4A320-10 — распределитель 5/2 с пневматическим управлением: он переключается давлением сжатого воздуха в управляющем канале, катушки и электрических подключений у него нет. Подходит для взрывоопасных зон, влажных участков и полностью пневматических схем управления.

Что означает обозначение 4A320-10

Принцип работы

У распределителя два управляющих канала. Импульс давления в один из них переключает золотник, и после снятия сигнала золотник остаётся в этом положении. Чтобы вернуть его обратно, импульс подают во второй канал. Это бистабильный распределитель, он запоминает последнее положение.

Управляющий сигнал

• Сигнал — сжатый воздух в рабочем диапазоне давлений распределителя.
• Источник сигнала: кнопочный, педальный или концевой клапан, пневмологический элемент или пилотный электромагнитный клапан в безопасной зоне.
• Чем длиннее управляющая линия, тем больше задержка срабатывания.

Основные параметры

• Схема: 5/2, два управляющих канала

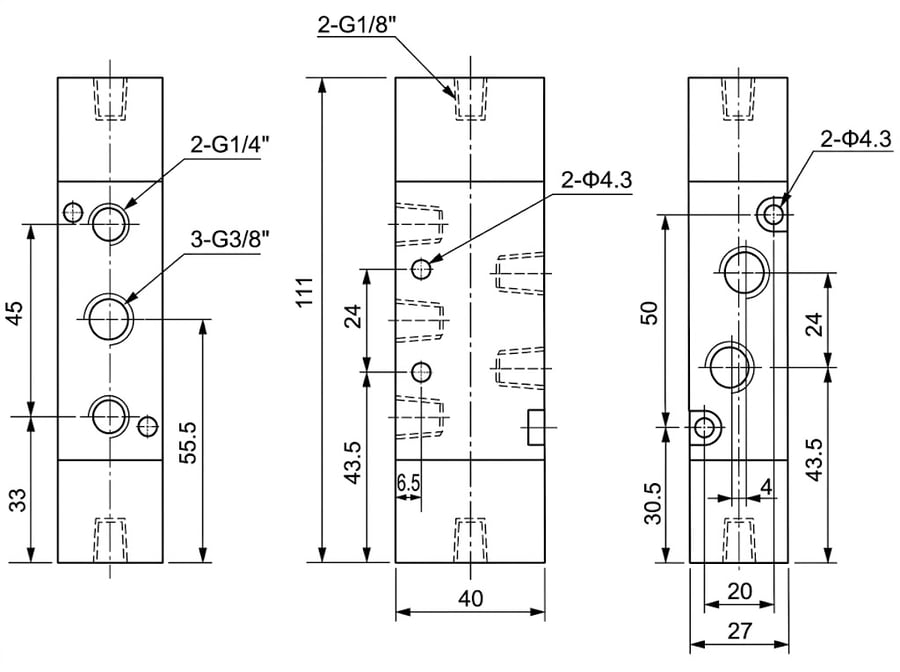

• Присоединение: вход и выход G3/8, выхлоп G1/4
• Эффективная площадь сечения: 30 мм² (Cv 1,68)
• Рабочее давление: 1,5–8 бар, максимальное 12 бар
• Температура окружающей среды: от −5 до +50 °C
• Рабочая среда: очищенный сжатый воздух
• Время срабатывания: 0,05 с
• Максимальная частота переключений: 5 циклов в секунду
