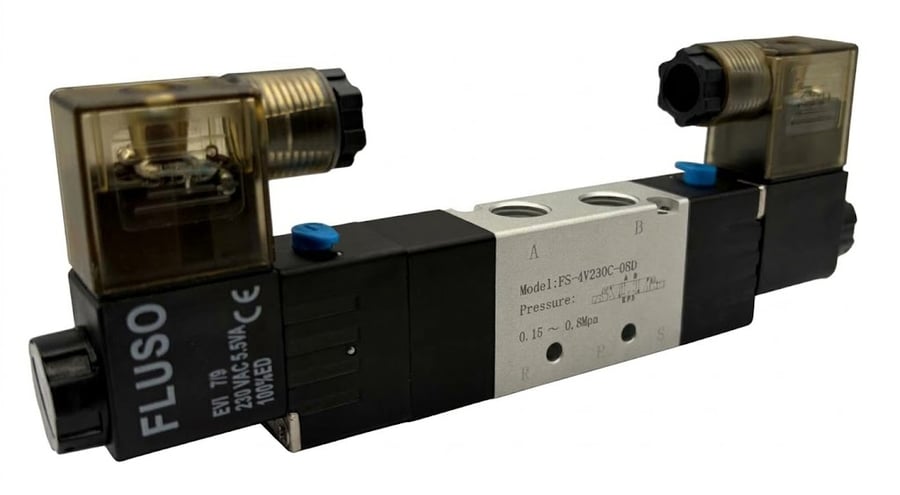

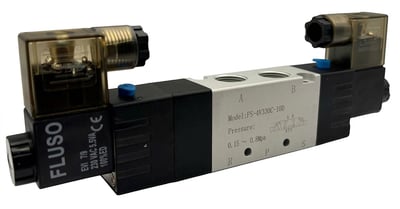

Пневмораспределитель FLUSO 4V230C-08 24VDC

Пневмораспределитель FLUSO 4V230C-08 — трёхпозиционный распределитель 5/3 с двумя катушками и закрытым центром. Он не только переключает цилиндр «вперёд» и «назад», но и останавливает его в любой точке хода и удерживает в этом положении.

Что означает обозначение 4V230C-08

Принцип работы

Пока напряжение подано на одну из катушек, золотник находится в крайнем положении и цилиндр движется в соответствующую сторону. Когда напряжение снимается, пружины возвращают золотник в среднее положение.

Что значит «закрытый центр»

В среднем положении перекрыты все пять каналов: подача, оба рабочих выхода и выхлопы. Воздух остаётся запертым в обеих полостях цилиндра, поэтому шток останавливается и фиксируется на месте.

В серии есть ещё два исполнения среднего положения:

• 30E, выхлопной центр — обе полости сбрасываются в атмосферу, шток можно сдвинуть рукой.
• 30P, центр под давлением — давление подаётся в обе полости.

Исполнение C выбирают, когда механизм нужно остановить и удержать в промежуточном положении.

Где применяется

• Позиционирование заслонок, задвижек и подъёмных механизмов в промежуточных точках.
• Остановка привода по сигналу датчика или аварийной кнопки.
• Пошаговое управление, когда оператор ведёт механизм толчками.

При длительном удержании под нагрузкой шток может медленно смещаться из-за утечек в уплотнениях цилиндра. Для точной фиксации на долгое время нужен цилиндр с тормозом или запорные клапаны.

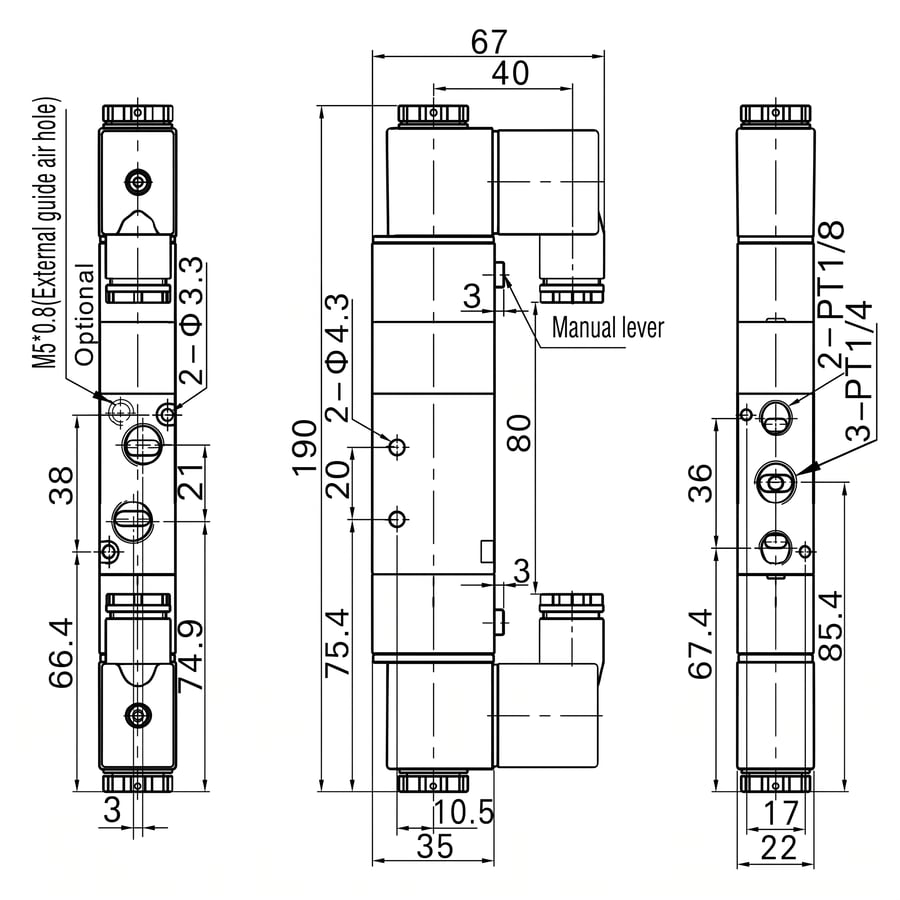

Основные параметры

• Схема: 5/3, закрытый центр
• Присоединение: вход и выход G1/4, выхлоп G1/8
• Эффективная площадь сечения: 12 мм² (Cv 0,67)
• Рабочее давление: 1,5–8 бар, максимальное 12 бар
• Температура окружающей среды: от −5 до +50 °C
• Рабочая среда: сжатый воздух, фильтрация 40 мкм
• Корпус: алюминий

Катушки

• Напряжение: 12VDC, 24VDC, 24VAC или 220VAC
• Потребляемая мощность: 3 Вт на постоянном токе, 4,5 ВА на переменном
• Допустимое отклонение напряжения: ±10%
• Класс изоляции F, степень защиты IP65

Быстродействие

• Время срабатывания: 0,05 с
• Максимальная частота переключений: 5 циклов в секунду
