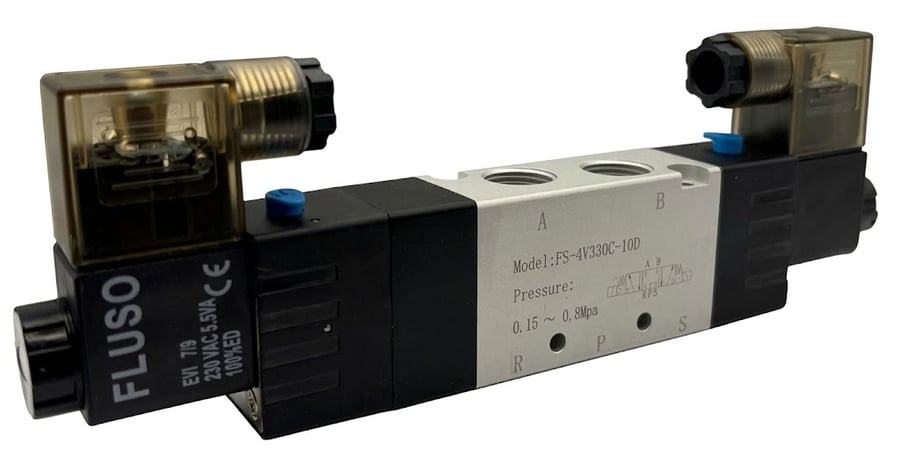

Пневмораспределитель FLUSO 4V330C-10 24VDC
Безналичный для юр.лицОплата по счёту с НДС. Счёт придёт на email после оформления заказа.
Безналичный для физических лицОплата по счёту на реквизиты компании (IBAN)
Наложенный платёжОплата при получении товара.
По договору с отсрочкойЗаключаем договор с отсрочкой платежа для бюджетных организаций.
Новая ПочтаОтправка в день заказаОтделение · Почтомат · Адресная доставка (курьер)по тарифам перевозчика
Самовывозг. Киев, 04136 ул. Стеценка, 6.бесплатноОписание
Пневмораспределитель FLUSO 4V330C-10 — трёхпозиционный распределитель 5/3 с двумя катушками и закрытым центром. Он не только переключает цилиндр «вперёд» и «назад», но и останавливает его в любой точке хода и удерживает в этом положении.
Что означает обозначение 4V330C-10
| Обозначение | Значение |
|---|---|
| 4V | распределитель 5/2 или 5/3 с электромагнитным управлением |
| 3 | типоразмер серии 300 |
| 30C | две катушки, три позиции, в среднем положении все каналы закрыты |
| 10 | присоединение G3/8 |
Принцип работы
Пока напряжение подано на одну из катушек, золотник находится в крайнем положении и цилиндр движется в соответствующую сторону. Когда напряжение снимается, пружины возвращают золотник в среднее положение.
Что значит «закрытый центр»
В среднем положении перекрыты все пять каналов: подача, оба рабочих выхода и выхлопы. Воздух остаётся запертым в обеих полостях цилиндра, поэтому шток останавливается и фиксируется на месте.
В серии есть ещё два исполнения среднего положения:
- 30E, выхлопной центр — обе полости сбрасываются в атмосферу, шток можно сдвинуть рукой.
- 30P, центр под давлением — давление подаётся в обе полости.
Исполнение C выбирают, когда механизм нужно остановить и удержать в промежуточном положении.
Где применяется
- Позиционирование заслонок, задвижек и подъёмных механизмов в промежуточных точках.
- Остановка привода по сигналу датчика или аварийной кнопки.
- Пошаговое управление, когда оператор ведёт механизм толчками.
При длительном удержании под нагрузкой шток может медленно смещаться из-за утечек в уплотнениях цилиндра. Для точной фиксации на долгое время нужен цилиндр с тормозом или запорные клапаны.

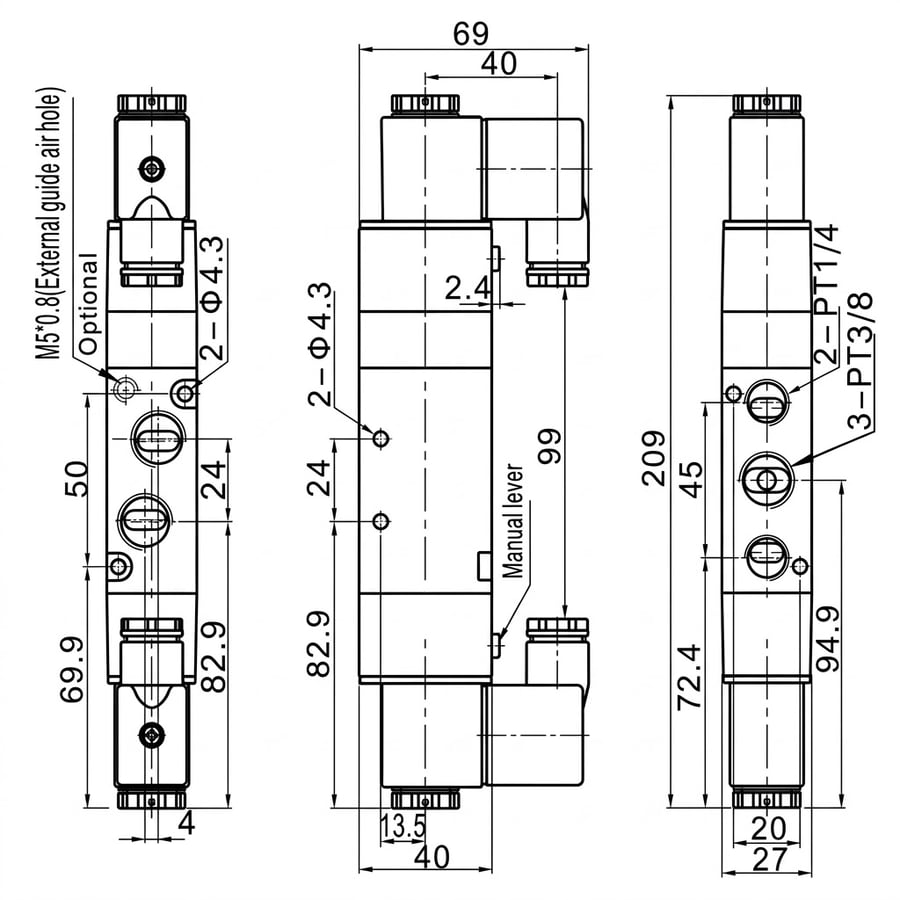

Основные параметры
- Схема: 5/3, закрытый центр
- Присоединение: вход и выход G3/8, выхлоп G1/4
- Эффективная площадь сечения: 18 мм² (Cv 1,0)
- Рабочее давление: 1,5–8 бар, максимальное 12 бар
- Температура окружающей среды: от −5 до +50 °C
- Рабочая среда: сжатый воздух, фильтрация 40 мкм
- Корпус: алюминий
Катушки
- Напряжение: 12VDC, 24VDC, 24VAC или 220VAC
- Потребляемая мощность: 3 Вт на постоянном токе, 4,5 ВА на переменном
- Допустимое отклонение напряжения: ±10%
- Класс изоляции F, степень защиты IP65
Быстродействие
- Время срабатывания: 0,05 с
- Максимальная частота переключений: 5 циклов в секунду
Характеристики
| Напряжение | 24VDC |
| Тип распределителя | Трёхпозиционный, закрытый центр |
| Схема работы | 5/3 |
| DN входного патрубка | DN 10 (3/8") |
| DN выходного патрубка | DN 10 (3/8") |
| Эффективная площадь | 18 мм2 |
| Коэффициент расхода, Cv | 1 |
| Минимальное рабочее давление | 1.5 бар |
| Максимальное рабочие давление | 8 бар |
| Максимальное давление | 12 бар |
| Температура | -5…50 °C |
| Материал корпуса | Алюминий |
| Рабочая среда | Фильтрованный воздух 40 мкр |
| Степень защиты | IP65 |
| Класс изоляции | F (155°С) |
| Стандарт разъёма | DIN43650B |
| Гарантия | 24 мес |
