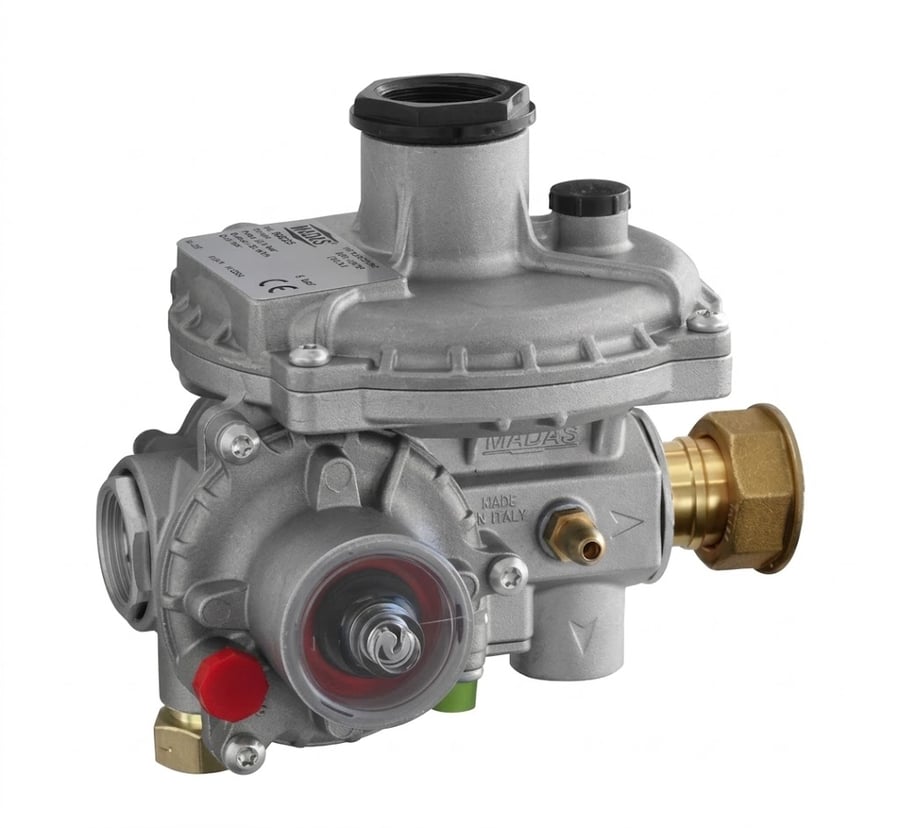

Регулятор давления газа MADAS MD06 F

MADAS MD06 — двухступенчатый регулятор давления газа прямого действия с пропускной способностью 6 нм³/ч. Первая ступень компенсированная, поэтому выходное давление держится стабильно даже при резких скачках входного давления и расхода.

Применяется в распределительных сетях, бытовых и коммерческих установках на природном газе, сжиженном газе (СУГ), азоте, воздухе и биогазе.

Встроенные защитные устройства

• ЗЗК по «max» (OPSO) — перекрывает подачу при превышении выходного давления. Присутствует всегда.

• ЗСК (сбросной клапан) — стравливает небольшой избыток давления за регулятором.

• Фильтр 100 мкм — сетка из нержавеющей стали, с возможностью осмотра и замены.

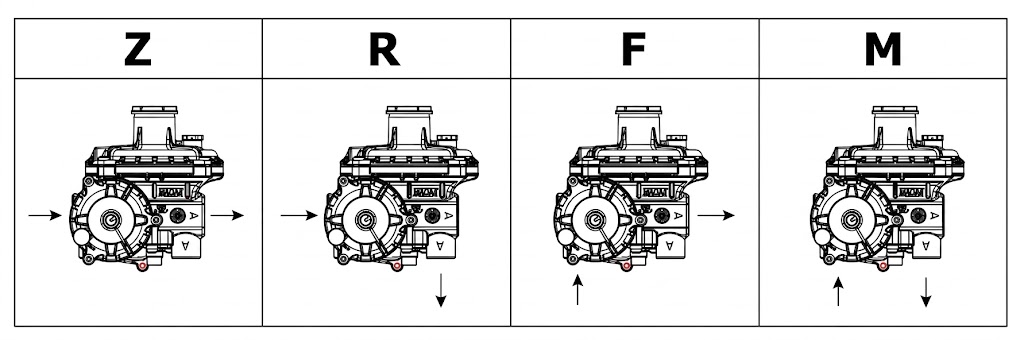

Конфигурации подключения

Регулятор выпускается в четырёх конфигурациях, отличающихся направлением входа и выхода газа. Выберите нужную в карточке — от неё зависит артикул.

• Z — прямое «линейное» соединение: вход и выход по оси

• R — поворот на 90°: вход по оси G 1/2"–G 3/4", выход вниз G 1/2"

• F — поворот на 90°: вход снизу G 1/2"–G 3/4", выход по оси

• M — «U-образное»: вход снизу G 1/2", выход вниз G 1/2"
