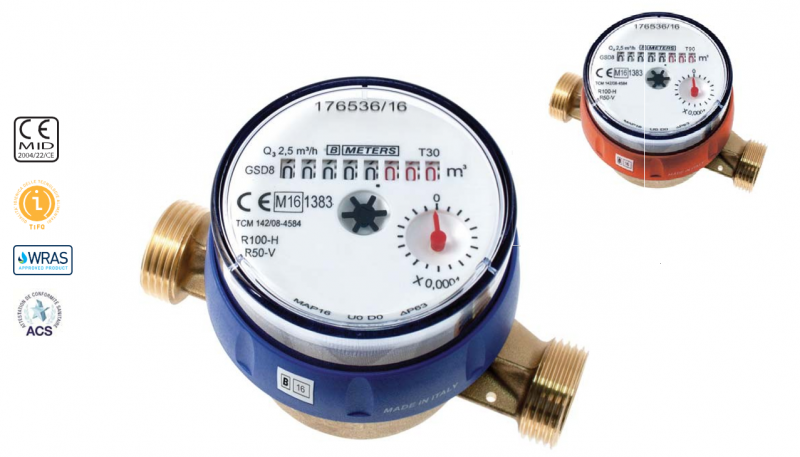

Одноструйные турбинные крыльчатые счетчики BMETERS GSD8-RFM предназначены для измерения по ГОСТ 2874-82 использованного объема холодной воды, протекающей по трубопроводу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Счетчики GSD8-RFM с сухим квадранта и прямым считыванием с восьмого цифровыми роликами. Выпускается в версиях для холодной (30 ° С) и горячей (90 ° С) воды диаметрами 15 и 20 мм (½ ", ¾"). Циферблат вращается на 360 °. Исключены риски возникновения коррозии и осадка. Долговечность и повышенная точность гарантированы. Новая модель предназначена для установки ведущего или радио модулей системы M-BUS.

Маса - кг 0,5 кг.

Принцип действия

Принцип действия счетчика GSD8-RFM основан на преобразовании числа оборотов турбины, вращающейся под действием потока воды, проходящего через счетчик, в показатель механического счетного устройства, каждый оборот турбины соответствует определенному объему воды.
Счетчик состоит из латунного корпуса с резьбовыми штуцерами для подключения к трубопроводу, тангенциальной турбины, магнитной муфты и счетного механизма с редуктором и цифровым табло.
Вода, поступающая в измерительную полость счетчика через решетчатый фильтр, вращает турбину, число оборотов которой пропорционально объему воды, протекающей через счетчик. На турбине закреплена ведущая часть магнитной муфты, которая передает обороты турбины ведомой части муфты, является составной частью счетного механизма. Измерительная полость и полость, в которой размещен счетный механизм, герметично разделены.
Редуктор счетного механизма преобразует число оборотов тангенциальной турбины в показатель счетного устройства, выраженный в единицах объема.
Табло состоит из восьми роликов, которые отсчитывают объем потребленной воды в кубических метрах, и одного стрелочного указателя, который считает объем потребленной воды в судьбах кубического метра. На шкале счетного устройства размещены вращающийся элемент в виде «звездочки», который вращается пропорционально скорости протекания воды, и позволяет зафиксировать маленький поток воды.

В комплект поставки входят:
─ счетчик GSD8-RFM─ 1 шт .;
─ руководство по эксплуатации ─ 1 экз .;
─ монтажный комплект ─ 1 шт .;
─ упаковка - 1 компл .;
─ Комплектуется оптическим портом для модулей связи M-BUS системы, мод RFM-MB1 и RFM-TX1.
