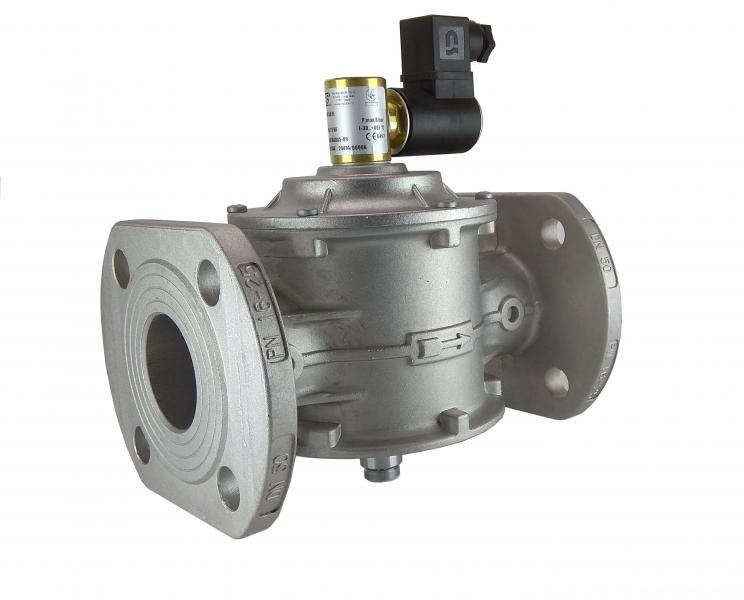

Электромагнитный клапан газовый MADAS M16/RM N.A. DN50 Р0,5 (фланцевый) Н.О. 220VAC

Характеристики электромагнитного клапана Madas M16/RM N.A. DN 50 500 mbar нормально открытый

Соленоидный клапан MADAS, выполнен в алюминиевом корпусе с фланцевым присоединением.  Катушка крепится в верхней части корпуса. Основная задача данного устройства, это открытие или перекрытие потока природного газа, жидкостей по сигналу. Сигналом для клапана является подача или отключение напряжения на электромагнитную катушку, что в свою очередь разделяет клапаны на два принципа действия:

                          1. Нормально открытый;
                          2. Нормально закрытый.

Принцип действия и применение

Электромагнитный клапан нормально открытый, работает по следующему принципу. Прибор взводится при помощи ручки для взвода и находится в открытом состояний до того момента пока на него не подали напряжение, тогда он закроется, и клапан придется взводить снова, после устранение причины его срабатывания. Изделие оборудовано ручным взводом и является клапаном безопасности. Прибор взводится поднятием ручки вверх. Применяется обычно в газовых котельных, бытовых целях или в промышленных условиях. Среда работы газы (сжиженный газ, природный газ, метан, воздух, сухие газы).

Питание:

12В, 24В, 110В, 2230В (переменный ток)

12В, 24В (постоянный ток)

Габаритные размеры:

Пример установки:

Клапаны могут устанавливаться горизонтально или вертикально за исключением клапанов DN 250 – DN350 только горизонтально. Нельзя устанавливать клапаны катушкой вниз!

ℹ️ Исполнение для биогаза. Клапан выпускается в версии для биогаза (в артикуле буква B): детали, не стойкие к агрессивному газу, заменены, уплотнение выполнено из FKM (Viton) вместо NBR. Для более агрессивных газов дополнительно требуется катафорезное покрытие корпуса — возможность поставки уточняйте у менеджера.
