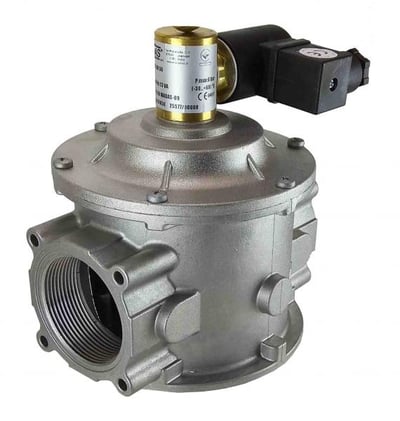

Электромагнитный клапан газовый MADAS M16/RM N.C. DN50 Р0,5 (муфтовый) Н.З. 220VAC

Характеристики электромагнитного клапана Madas M16/RM N.С. DN 50 500 mbar нормально закрытый

Соленоидный клапан MADAS, выполнен в алюминиевом корпусе с муфтовым присоединением (резьба) катушка крепится в верхней части корпуса. Основная задача данного устройства, это открытие или перекрытия потока газов, жидкостей по сигналу. Сигналом для клапана является подача или отключение напряжения на электромагнитную катушку, что в свою очередь разделяет клапаны на два типа:

1. Нормально открытый;
2. Нормально закрытый.

Принцип действия и применение

Электромагнитный клапан нормально закрытый, работает по следующему принципу, прибор подключается к сети на него подается напряжение, после чего он взводится и находится в открытом состоянии, как только питание клапана пропадает клапан закрывается. Потом, когда появится питания клапан нужно взвести заново. Изделие оборудовано ручным взводом и является клапаном безопасности. Применяется обычно в бытовых целях или в промышленных условиях. Среда работы газы (сжиженный газ, природный газ, метан, воздух, сухие газы).

Ручка взвода:

Клапан взводится вручную поднятием штока вверх.

Питание:

12В, 24В, 110В, 2230В (переменный ток)

12В, 24В (постоянный ток)

Габаритные размеры:

Пример установки:

Клапаны могут устанавливаться горизонтально или вертикально за исключением клапанов DN 250 – DN 350 только горизонтально. Нельзя устанавливать клапаны катушкой вниз!

ℹ️ Исполнение для биогаза. Клапан выпускается в версии для биогаза (в артикуле буква B): детали, не стойкие к агрессивному газу, заменены, уплотнение выполнено из FKM (Viton) вместо NBR. Для более агрессивных газов дополнительно требуется катафорезное покрытие корпуса — возможность поставки уточняйте у менеджера.

⚠️ Взрывозащищённое исполнение с датчиком положения. При установке датчика CPI EEX маркировка взрывозащиты клапана по газу становится II 2G Ex mb IIB T4/T5 Gb (вместо IIC); маркировка по пыли не меняется.
