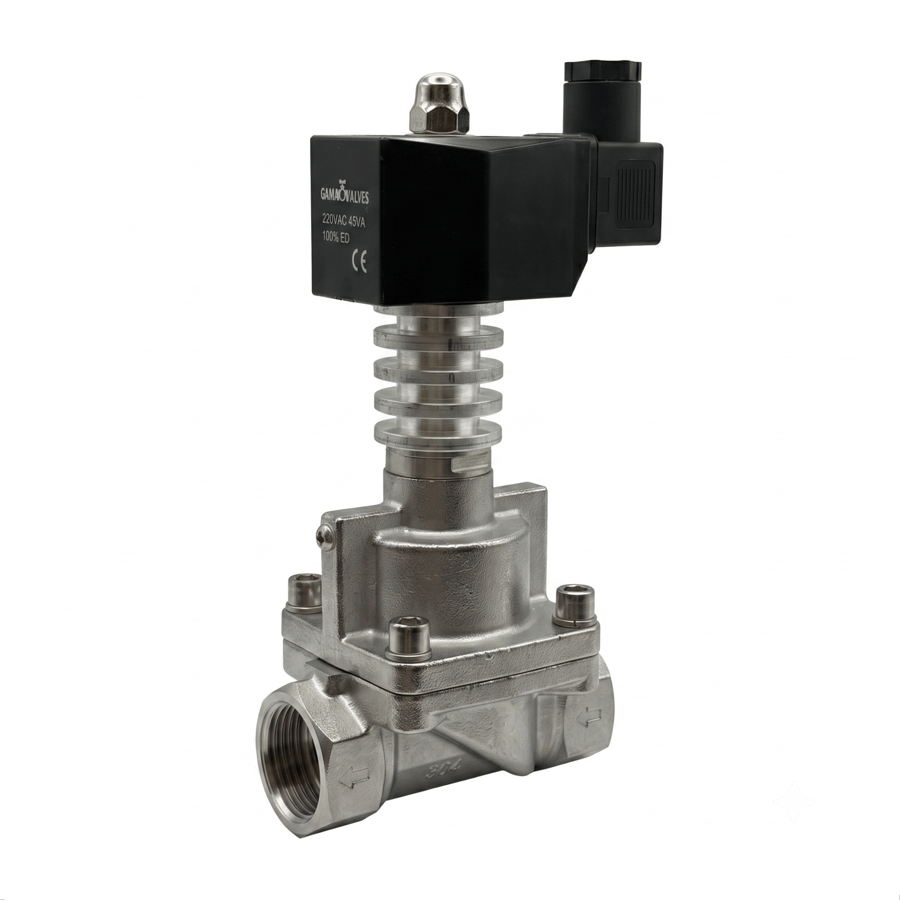

Электромагнитный клапан GAMA GWSS-25 1" для высоких температур нержавеющая сталь нормально закрытый 0.5-20 bar TEFLON 220VAC
Безналичный для юр.лицОплата по счёту с НДС. Счёт придёт на email после оформления заказа.
Безналичный для физических лицОплата по счёту на реквизиты компании (IBAN)
Наложенный платёжОплата при получении товара.
По договору с отсрочкойЗаключаем договор с отсрочкой платежа для бюджетных организаций.
Новая ПочтаОтправка в день заказаОтделение · Почтомат · Адресная доставка (курьер)по тарифам перевозчика
Самовывозг. Киев, ул. Ивана Выговского 13бесплатноОписание
Электромагнитный клапан для пара GAMA GWSS для высоких температур из нержавеющей стали, нормально закрытый, прямого действия, 0,5-20 бар, до +300 °C
Корпус из нержавеющей стали · уплотнение PTFE · муфтовое присоединение 1/2"
Для пара, перегретого пара и горячего конденсата
Нержавеющий корпус и PTFE - комплект под пар
Корпус выполнен из нержавеющей стали: пар и конденсат не оставляют на нём коррозии ни изнутри, ни снаружи, а сама линия не получает примесей от корпуса. Уплотнение седла — PTFE, а не эластомер: резина при 300 °C твердеет, теряет упругость и начинает пропускать через несколько десятков циклов, фторопласт сохраняет геометрию и герметичность весь срок службы. Именно пара «нержавейка + PTFE» и делает клапан паровым - латунный корпус с NBR на таких температурах не живёт.
Прямое действие - открывается от 0 бар
При подаче питания катушка поднимает плунжер напрямую, без пилотного канала, поэтому давление в линии для открытия не требуется. Клапан одинаково срабатывает и на безнапорном участке, и под давлением до 20 бар. Пилотным клапанам для открытия нужен перепад не меньше 0,3-0,5 бар - на дренаже, сбросе конденсата и в конце паровой ветки, где давление падает почти до нуля, они просто не открываются. Прямому действию это не мешает.
Нормально закрытый - без питания линия перекрыта
Пока на катушке нет напряжения, пружина механически прижимает плунжер с мембраной к седлу - линия перекрыта. Подали питание - клапан открылся, сняли - закрылся. При обрыве питания подача перекрывается сама собой, поэтому проток открыт ровно столько, сколько нужно процессу.
Рабочая температура до +300 °C
Клапан рассчитан на насыщенный и перегретый пар, горячую воду, конденсат и термомасло - до 300 °C. Типичные узлы: паровые котлы и парогенераторы, автоклавы и стерилизаторы, пищевые и химические производства, гладильное и моечное оборудование, системы CIP-мойки. Катушка вынесена от корпуса и не перегревается от среды, меняется без демонтажа клапана с трубы.
Характеристики
| Вид клапана | нормально закрытый | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение | 220VAC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип присоединения | муфтовое | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Присоединительные размеры | DN 25 (1") | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размер в миллиметрах Резьба G 1″ (DN 25) в миллиметрах BSPP — трубная цилиндрическая, ISO 228⚠️ DN — условный проход, а не размер резьбы. Штангенциркуль покажет значения ниже, а не «25 мм». G 1″ (DN 25) Н — наружная ≈ 33,2 ммпо вершинам витков (они смотрят наружу) В — внутренняя ≈ 30,3 ммдиаметр отверстия — по вершинам витков (они смотрят внутрь) Как измерить: в обоих случаях штангенциркуль касается вершин витков: у наружной резьбы они смотрят наружу — меряйте губками снаружи; у внутренней — внутрь отверстия, меряйте губками для внутренних измерений. Намерили другое? Все размеры G (BSP)
Значения для цилиндрической резьбы, допуск ±0,3 мм. «Витков на дюйм» — сколько витков резьбы укладывается в 25,4 мм длины: 14 витков ≈ 1,8 мм между соседними витками. По этому числу резьбомер отличает похожие стандарты (у BSPT 3/8″ — 19, у NPT 3/8″ — 18). Стандарт резьбы у товара не указан — размеры для самой распространённой трубной резьбы G (BSPP). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Степень защиты | IP65 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Минимальное рабочее давление, ΔP | 0.5 бар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальное рабочее давление, ΔP Максимально давление | 20 бар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Расход | 220 л/мин | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Материал корпуса | Нержавеющая сталь | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Температура | -5…300 °C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Способ действия | непрямого действия | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диаметр отверстия | 25 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Страна-производитель | Китай | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Стандарт разъёма | DIN43650A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель катушки | S260 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Гарантия | 12 мес | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
