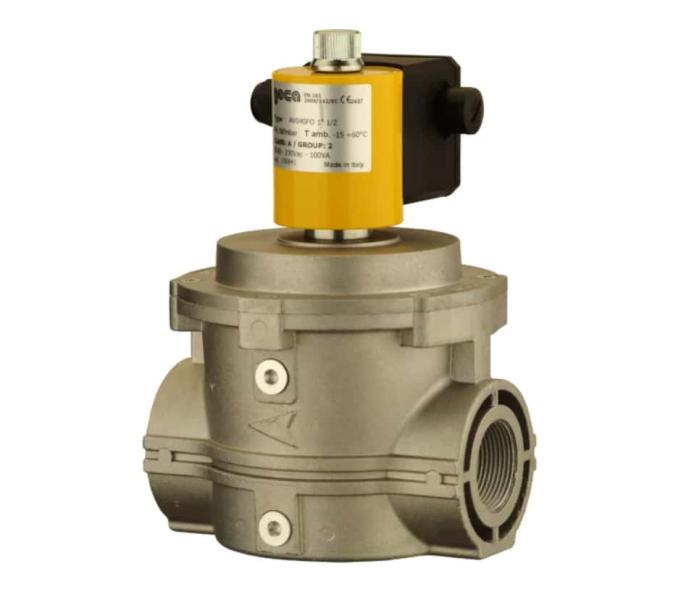

Электромагнитный клапан для газа GECA AV032FO DN 32 360mbar автоматический 220VAC
Безналичный для юр.лицОплата по счёту с НДС. Счёт придёт на email после оформления заказа.
Безналичный для физических лицОплата по счёту на реквизиты компании (IBAN)
Наложенный платёжОплата при получении товара.
По договору с отсрочкойЗаключаем договор с отсрочкой платежа для бюджетных организаций.
Новая ПочтаОтправка в день заказаОтделение · Почтомат · Адресная доставка (курьер)по тарифам перевозчика
Самовывозг. Киев, ул. Ивана Выговского 13бесплатноОписание
Клапан для газа GECA серии AV представляет собой арматуру, которая используется для регулирования потока газа в газовых системах. Клапан выполнен из алюминия, что обеспечивает надежность его эксплуатации и долговечность его работы. Он оснащен электромагнитом (соленоидом) и управляется с помощью электрического сигнала, включением или отключением питания.
Клапан предназначен для использования в бытовых газовых системах и промышленных , газовых горелках и в системах транспортировки газа, а также в системах отопления и вентиляции. Он обладает высокой пропускной способностью и может работать с не агрессивными газами различного состава и не высокого давления. Клапан GECA AV имеет компактный размер и легок в установке, что делает его удобным для использования в различных условиях.

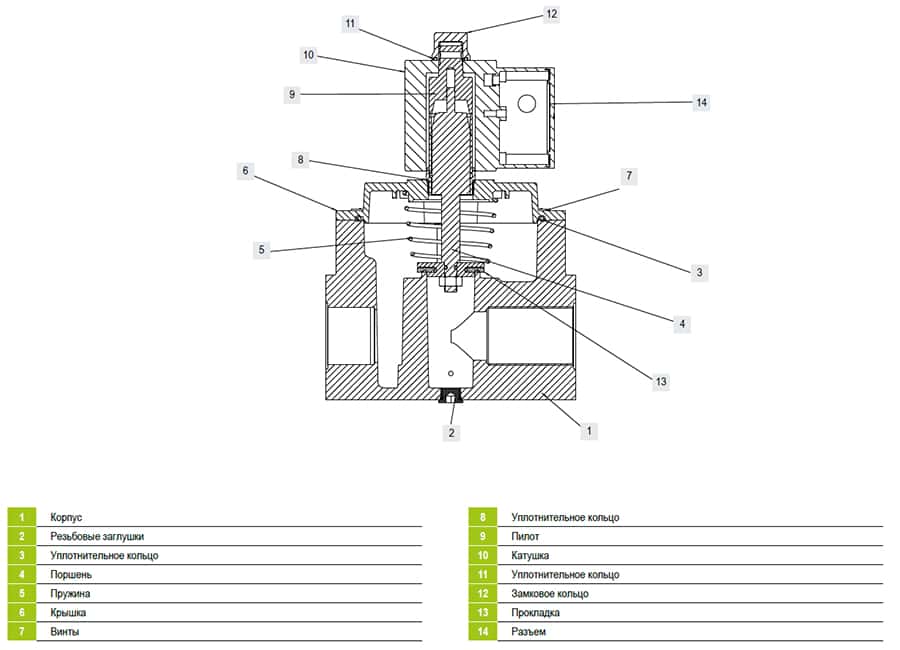

Схема клапана Geca AV:

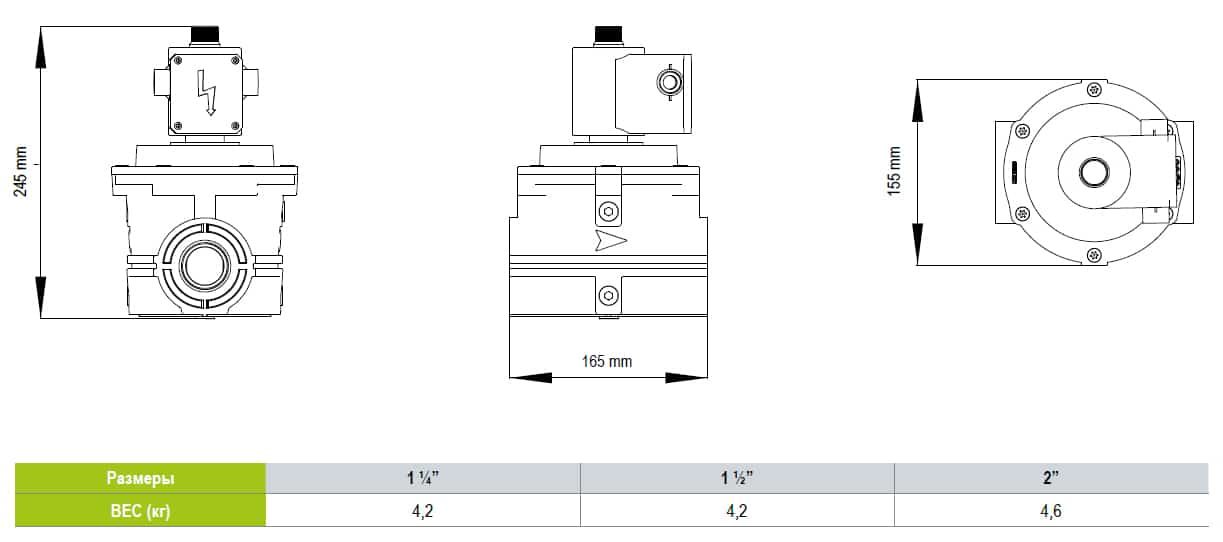

Габаритные размеры:

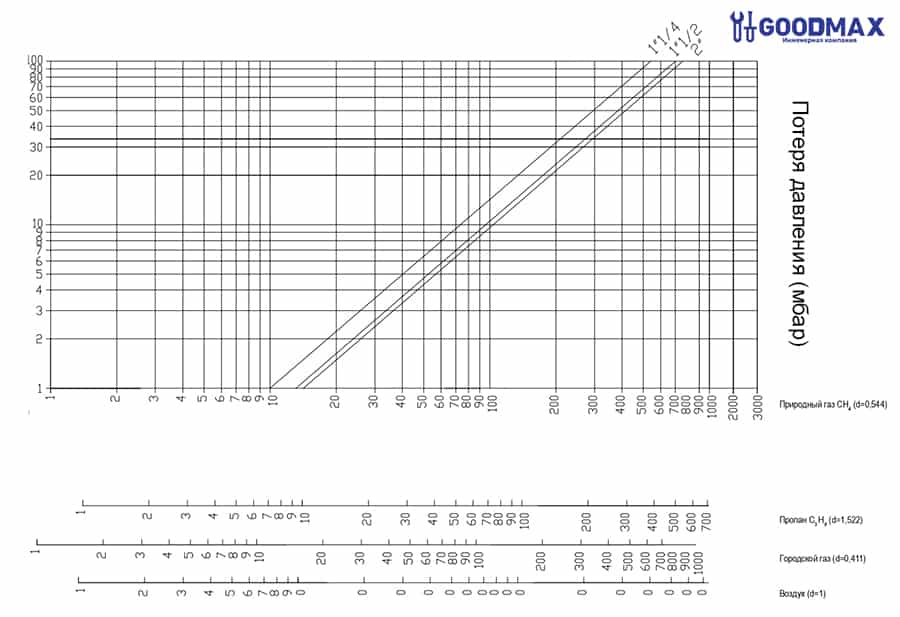

График потери давления
На этом графике вы можете расчитать расход в зависимости от потерии давления. Пример на входе давление 100 мбар на выходе 0 значит потеря давления состоавит 100 мбар, находим нужный диаметр клапана и смотрим какой расход будет!
Характеристики
| Тип взводу | автоматический | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Способ действия | прямого действия | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Материал корпуса | Алюминий | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Степень защиты | IP65 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип присоединения | муфтовое | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение | 220VAC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Вид клапана | нормально закрытый | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальное рабочее давление, ΔP Максимально давление | 0.36 бар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Страна-производитель | Италия | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Присоединительные размеры | DN 32 (1¼") | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размер в миллиметрах Резьба G 1¼″ (DN 32) в миллиметрах BSPP — трубная цилиндрическая, ISO 228⚠️ DN — условный проход, а не размер резьбы. Штангенциркуль покажет значения ниже, а не «32 мм». G 1¼″ (DN 32) Н — наружная ≈ 41,9 ммпо вершинам витков (они смотрят наружу) В — внутренняя ≈ 39,0 ммдиаметр отверстия — по вершинам витков (они смотрят внутрь) Как измерить: в обоих случаях штангенциркуль касается вершин витков: у наружной резьбы они смотрят наружу — меряйте губками снаружи; у внутренней — внутрь отверстия, меряйте губками для внутренних измерений. Намерили другое? Все размеры G (BSP)
Значения для цилиндрической резьбы, допуск ±0,3 мм. «Витков на дюйм» — сколько витков резьбы укладывается в 25,4 мм длины: 14 витков ≈ 1,8 мм между соседними витками. По этому числу резьбомер отличает похожие стандарты (у BSPT 3/8″ — 19, у NPT 3/8″ — 18). Стандарт резьбы у товара не указан — размеры для самой распространённой трубной резьбы G (BSPP). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
