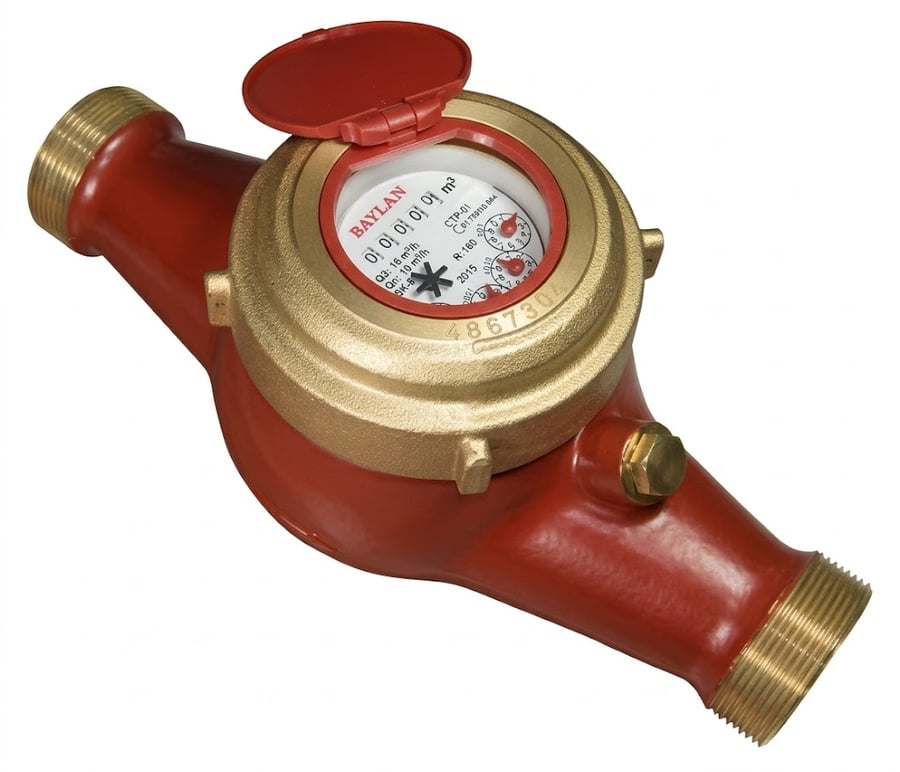

Счетчик для горячей воды BAYLAN TK-7S Dn 50 (класс "С", R = 160)

Многоструйный крыльчатый счётчик сухого типа для систем горячего водоснабжения. Рабочая температура — до 90 градусов постоянно, кратковременные подъёмы до 105 переносит без повреждений. Вода подаётся на крыльчатку несколькими струями, нагрузка на ось распределяется равномерно — это продлевает ресурс в режиме, где прибор работает круглосуточно из-за циркуляции. Устанавливается на вводах в здания, в узлах учёта ГВС, на котельных и промышленных объектах. Изготовитель BAYLAN, Турция.

Почему для ГВС нужен отдельный прибор

Счётчик холодной воды в горячем контуре живёт недолго: полимерные детали ведёт, уплотнения теряют эластичность, погрешность растёт. Здесь материалы и посадки рассчитаны на постоянный нагрев, поэтому метрология сохраняется весь межповерочный интервал, а не первые месяцы.

Класс «С» при R=160

Отметка R=160 на шкале означает подтверждённый по ДСТУ класс «С». Верхний рабочий расход в 160 раз выше нижнего порога, и по всему этому интервалу прибор держит заявленную погрешность. В ГВС это особенно заметно на циркуляции: вода тихо идёт по кольцу малым расходом, и счётчик класса «В» такой проток частично не видит. Класс «С» фиксирует его — разница между общедомовым прибором и суммой квартирных сокращается.

Сухой механизм против накипи

Отсчётный узел вынесен из воды. В горячем контуре это важнее, чем в холодном: соли жёсткости выпадают при нагреве и быстро затягивают стекло мокроходного прибора мутным налётом. Здесь шкала остаётся чистой и читаемой независимо от того, сколько лет счётчик отработал.

Защита IP68

Механизм герметичен по классу IP68 — выдерживает погружение до десяти метров. Подвал, техподполье, колодец или приямок, куда может зайти вода, подходят как штатные места установки.

Магнит не действует

Стойкость к внешнему магнитному полю соответствует EN 14154. Попытка затормозить механизм магнитом извне ничего не даст, учёт продолжится корректно.

Монтаж

Положение горизонтальное; вертикальная установка допускается только если на табло есть отметка V. Фильтр грубой очистки перед прибором обязателен — без него гарантия не действует. Отсечная арматура по обе стороны пригодится при снятии на поверку. Стрелка на корпусе направляется по потоку, воду пускают плавно. Сварка рядом с установленным счётчиком запрещена. Если в системе возможно замерзание — прибор монтировать нельзя.

Телеметрия

Корпус готов к установке цифрового импульсного выхода, оптического преобразователя и накладных модулей: M-Bus, Mod-Bus RS-485, радиоканалы WMBUS и LoRa, Narrowband IoT. Подключение к системе диспетчеризации выполняется без снятия счётчика с трубопровода. Накладка выбирается в карточке, её стоимость добавляется к цене прибора.

Ресурс и документы

Срок службы 12 лет, поверка раз в 4 года по приказу Минэкономразвития №1747 от 13.10.2016. Заводская поверка выполнена при выпуске. Гарантия: два года с даты продажи, но не свыше трёх лет с даты изготовления. Сертификат проверки типа UA.TR.001 183-18, сертификат системы управления качеством UA.TR.001 AQ 6.
