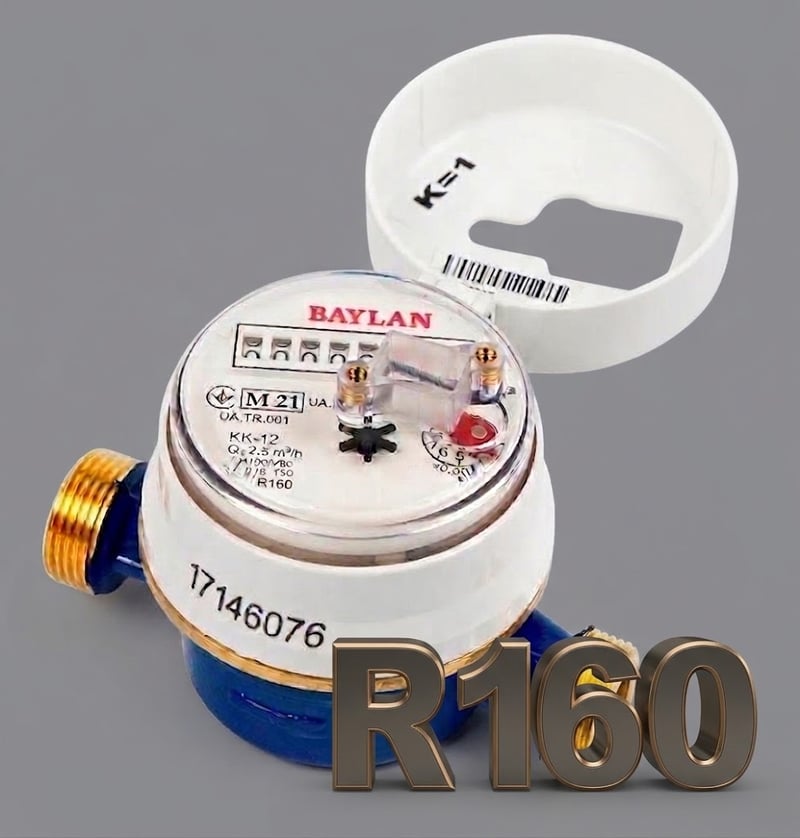

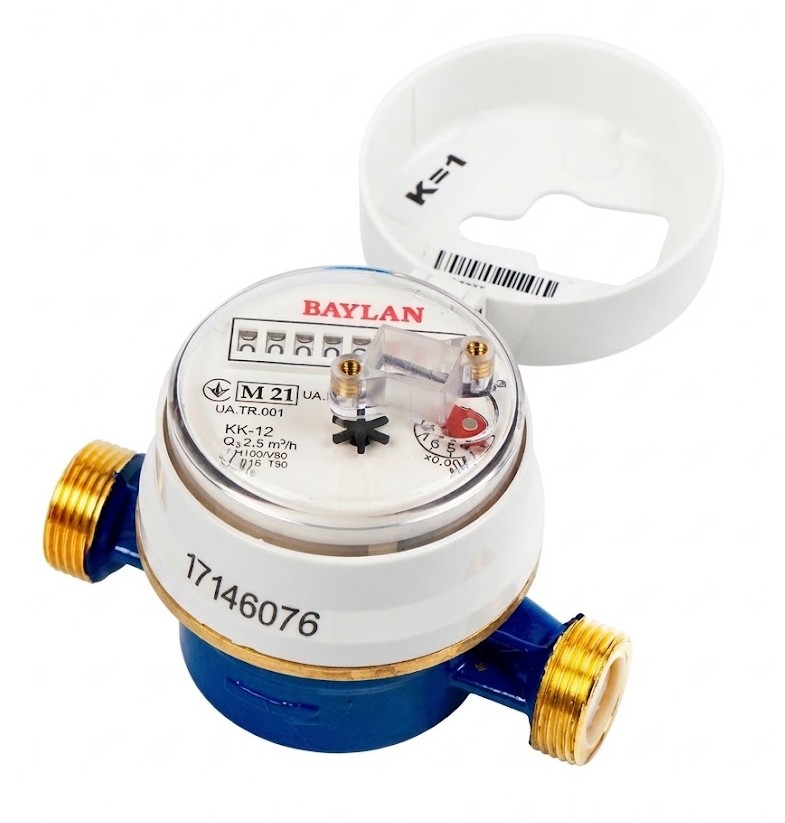

Счетчик для холодной воды квартирный BAYLAN KK-14 Dn 20 (класс "С", R = 160)
Безналичный для юр.лицОплата по счёту с НДС. Счёт придёт на email после оформления заказа.
Безналичный для физических лицОплата по счёту на реквизиты компании (IBAN)
Наложенный платёжОплата при получении товара.
По договору с отсрочкойЗаключаем договор с отсрочкой платежа для бюджетных организаций.
Новая ПочтаОтправка в день заказаОтделение · Почтомат · Адресная доставка (курьер)по тарифам перевозчика
Самовывозг. Киев, ул. Ивана Выговского 13бесплатноОписание

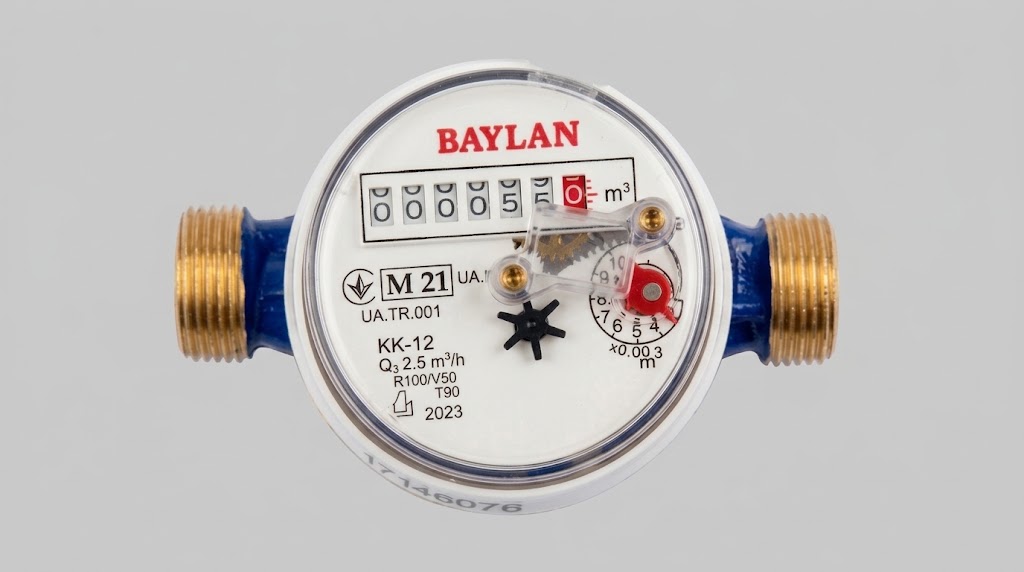

Счётчик воды Baylan KK-14 DN 20 класса C, R160, одноструйный, крыльчатый, сухого хода
Латунный корпус · класс R160H / R80V по ISO 4064 · IP68 · DN 20 · межповерочный интервал 4 года
Для учёта холодной воды до 50 °C в квартирах и частных домах, в том числе коммерческого

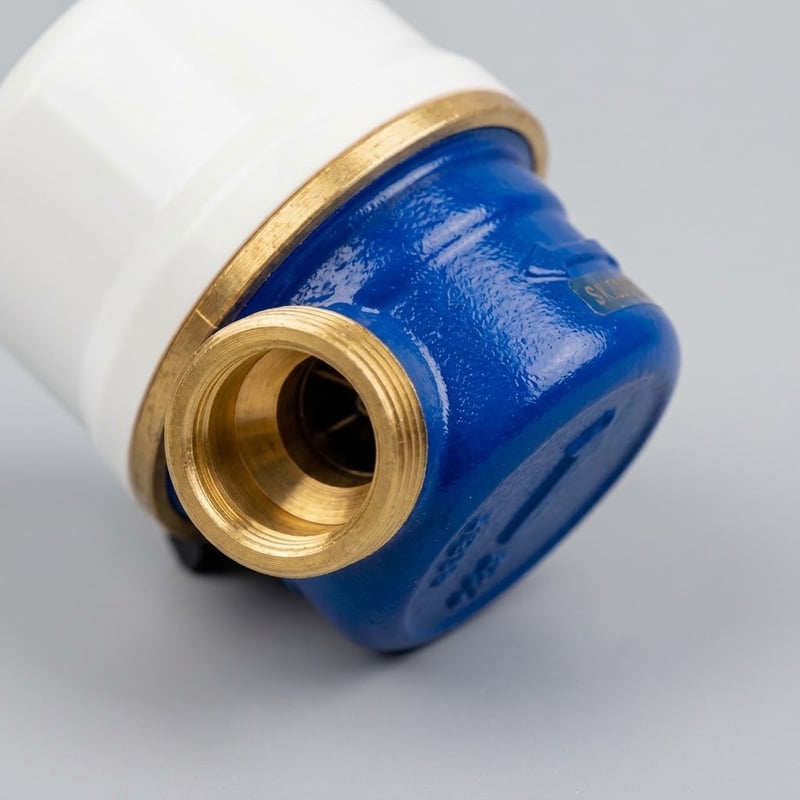

Сухой счётный механизм и защита от магнитного поля
Счётный механизм отделён от воды: вода не попадает на шкалу, показания остаются читаемыми весь срок службы, а износ ограничен крыльчаткой и её опорами. Влияние внешнего магнита исключено конструктивно, как того требует EN 14154: поднесённый к прибору магнит не останавливает крыльчатку и не искажает показания.

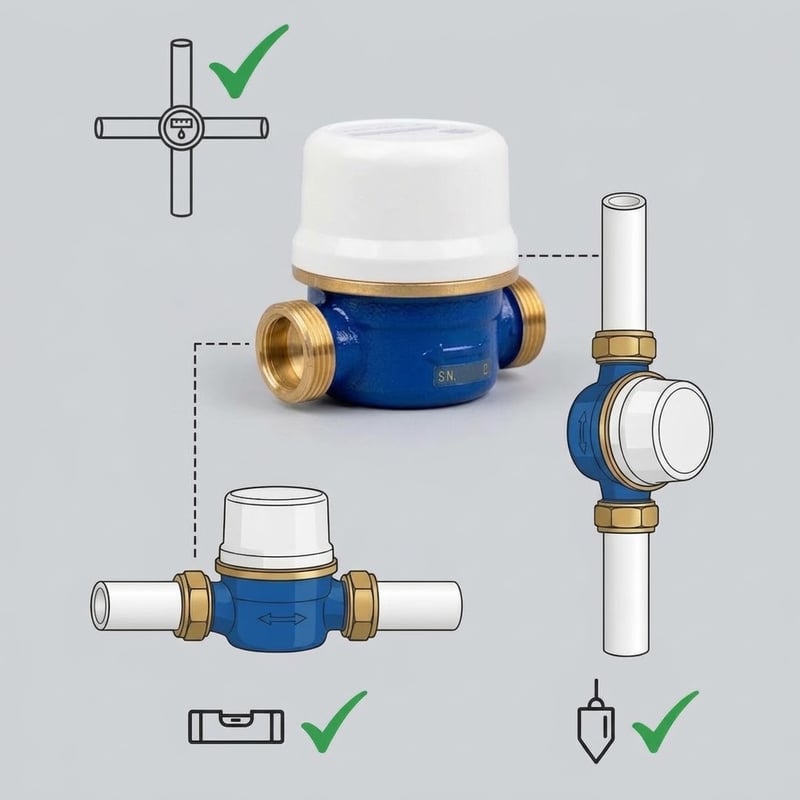

Монтаж на горизонтальный и вертикальный трубопровод
Монтажная длина 130 мм, присоединение G1B, высота 85 мм, ширина 74 мм. Рабочее давление до 16 бар. Ставится на горизонтальном (H) или вертикальном (V) участке, строго без наклона, стрелка на корпусе по направлению потока. Перед счётчиком нужен фильтр грубой очистки: эксплуатация без фильтра снимает гарантию производителя. Штуцеры с гайками и прокладками (комплект МК-20) поставляются отдельно.

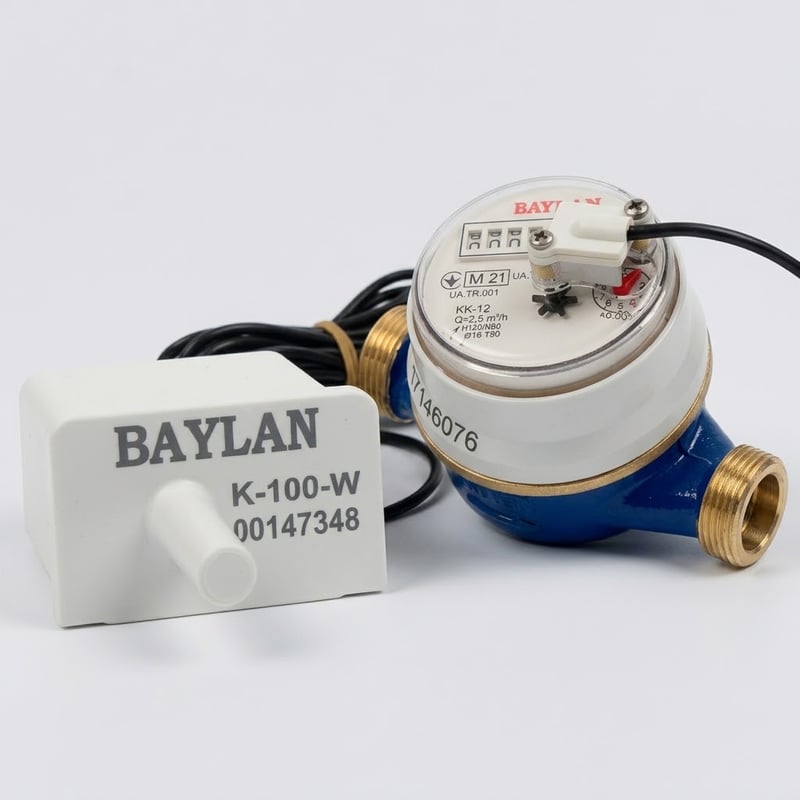

Подготовлен к телеметрии без демонтажа
Накладки ставятся прямо на месте, счётчик при этом остаётся на трубе: импульсный выход BAY-01NK с кабелем 2 м (1, 10 или 100 л/имп), модули M-Bus и Mod-Bus RS-485, радиомодули WMBUS и LoRa. Перевести прибор на дистанционный съём показаний можно в любой момент эксплуатации, без замены счётчика.
Межповерочный интервал 4 года (приказ Минэкономразвития № 1747 от 13.10.2016), первичная поверка выполнена на заводе. Срок службы 12 лет. Производитель даёт гарантию 36 месяцев, отсчёт с даты выпуска. Сертификат проверки типа UA.TR.001 182-18. Производитель Baylan Ölçü Aletleri, Измир, Турция.
Что даёт исполнение R160 и степень защиты IP68
Отношение Q3/Q1 равно 160 при горизонтальном монтаже: номинальный расход Q3 = 4 м³/ч, минимальный учитываемый Q1 = 0,025 м³/ч против 0,04 м³/ч у исполнения R100, максимальный Q4 = 5 м³/ч. Прибор фиксирует слабую струю и малый разбор, которые счётчик класса B пропускает мимо учёта. По ДСТУ отметка R=160 и выше на счётном механизме соответствует классу точности C.
Счётный узел этого исполнения герметичен по IP68 и выдерживает погружение до 10 метров. Счётчик работает в шахтах, колодцах и подвалах с риском затопления, то есть применим там, где обычно ставят мокроход, но сохраняет сухой механизм с читаемой шкалой.
Характеристики
| Разновидность по температуре | Для холодной воды | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Присоединительные размеры | DN 20 (3/4") | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размер в миллиметрах Резьба G 3/4″ (DN 20) в миллиметрах BSPP — трубная цилиндрическая, ISO 228⚠️ DN — условный проход, а не размер резьбы. Штангенциркуль покажет значения ниже, а не «20 мм». G 3/4″ (DN 20) Н — наружная ≈ 26,4 ммпо вершинам витков (они смотрят наружу) В — внутренняя ≈ 24,1 ммдиаметр отверстия — по вершинам витков (они смотрят внутрь) Как измерить: в обоих случаях штангенциркуль касается вершин витков: у наружной резьбы они смотрят наружу — меряйте губками снаружи; у внутренней — внутрь отверстия, меряйте губками для внутренних измерений. Намерили другое? Все размеры G (BSP)
Значения для цилиндрической резьбы, допуск ±0,3 мм. «Витков на дюйм» — сколько витков резьбы укладывается в 25,4 мм длины: 14 витков ≈ 1,8 мм между соседними витками. По этому числу резьбомер отличает похожие стандарты (у BSPT 3/8″ — 19, у NPT 3/8″ — 18). Стандарт резьбы у товара не указан — размеры для самой распространённой трубной резьбы G (BSPP). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Комплект монтажных частей | без КМЧ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Импульсный выход / накладка | Без накладки | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Счётный механизм | Сухоходный | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип счетчика | Крыльчатый | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Температура | 5…50 °C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип присоединения | муфтовое | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Метрологический класс точности | R160H – R80V | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Степень защиты | IP68 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество струй | Одноструйный | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Материал корпуса | Латунь | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Минимальный расход, Q1 | 0.025 м³/час | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Постоянный расход, Q3 | 4 м³/час | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Перегрузочный расход, Q4 | 5 м³/час | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Установочная длина | 130 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальное рабочие давление | 16 бар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Рабочее положение | горизонтальное – вертикальное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Страна-производитель | Турция | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Назначение | Квартирный | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Межповерочный интервал | 4 года | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Гарантия | 24 мес | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
