Електромагнітний клапан 3/2 ходовий Gevax 1902 Н.З. 1/4" 0-10 Bar 220VAC

В наявності0Арт.: 1902-KDVB010-015-220AC

GEVAXУсі товари бренду

2 068 ₴

Напруга

Безготівковий для юр.осібОплата за рахунком з ПДВ. Рахунок надійде на email після оформлення замовлення.

Безготівковий для фізичних осібОплата за рахунком на реквізити компанії (IBAN)

Накладений платіжОплата при отриманні товару.

За договором з відстрочкоюУкладаємо договір з відстрочкою платежу для бюджетних організацій.

Детальніше →

Опис

Електромагнітний клапан 3/2 ходовий Gevax серії 1902 нормально закритий

Використовуються для автоматичного відкриття чи закриття потоку рідини, повітря, пари, нафтопродуктів, кислот, газу тощо. Соленоїдні клапани Gevax виконані в латунному корпусі, штоках і внутрішні запчастини з нержавіючої сталі. Тііп клапан Нормально закритий (у знеструмленому стані закритий). Клапани прямої дії мають високу швидкість спрацьовування, але малу пропускну здатність. Триходовий клапан часто іспорльзуеться в компрессорах та інших подібних пристроях, де потрібно перенаправити потік середовища.

Котушка соленоїдного клапана Gevax

Всі клапани Gevax укомплектовані електромагнітними котушками AMISCO (Італія). Напруга: 12V DC/AC, 24V DC/AC, 220V AC, 380V AC

Солоноїдна котушка Amisco

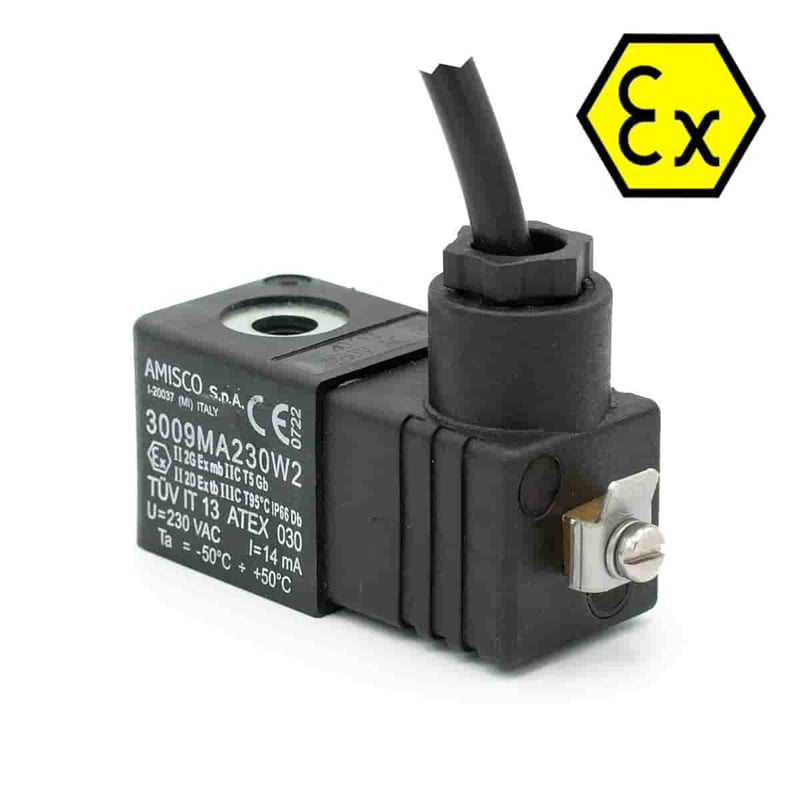

За запитом клапани можуть комплектуватися вибухозахищеними котушками EX сертифікат ATEX

Комплектується такими мембранами:

NBR температура середовища - 10°C + 80°C використовуються для води, олії з низькою в'язкістю, неагресивні рідини, повітря та інертні гази тощо.

EPDM температура середовища - 10°C + 140°C використовуються для гарячої води, пари, кислоти, лугу, не стійких до нафтопродуктів.

FKM (Viton) температура середовища - 10°C + 150°C використовуються для бензин, дизпаливо, нафтопродукти, повітря з маслами, вода до 90°C не стійка до пари.

Характеристики

Вид клапану

нормально закритий

Напруга

220VAC

Тип приєднання

муфтове

Ступінь захисту

IP65

Приєднувальні розміри

DN 8 (1/4")

Розмір у міліметрах

Різьба G 1/4″ (DN 8) у міліметрах

BSPP — трубна циліндрична, ISO 228

⚠️ DN — умовний прохід, а не розмір різьби. Штангенциркуль покаже значення нижче, а не «8 мм».

G 1/4″ (DN 8)

Н — зовнішня

≈ 13,2 ммпо вершинах витків (вони дивляться назовні)

В — внутрішня

≈ 11,4 ммдіаметр отвору — по вершинах витків (вони дивляться всередину)

Як виміряти: в обох випадках штангенциркуль торкається вершин витків: у зовнішньої різьби вони дивляться назовні — міряйте губками ззовні; у внутрішньої — всередину отвору, міряйте губками для внутрішніх вимірювань.

Наміряли інше? Усі розміри G (BSP)

Різьба	DN	Зовнішня, Ø мм	Внутрішня, Ø мм	Витків на дюйм
G 1/8″	DN 6	9,7	8,6	28
G 1/4″	DN 8	13,2	11,4	19
G 3/8″	DN 10	16,7	15,0	19
G 1/2″	DN 15	21,0	18,6	14
G 3/4″	DN 20	26,4	24,1	14
G 1″	DN 25	33,2	30,3	11
G 1¼″	DN 32	41,9	39,0	11
G 1½″	DN 40	47,8	44,8	11
G 2″	DN 50	59,6	56,7	11
G 2½″	DN 65	75,2	72,2	11
G 3″	DN 80	87,9	84,9	11

Значення для циліндричної різьби, допуск ±0,3 мм.

«Витків на дюйм» — скільки витків різьби вкладається у 25,4 мм довжини: 14 витків ≈ 1,8 мм між сусідніми витками. За цим числом різьбомір відрізняє схожі стандарти (у BSPT 3/8″ — 19, у NPT 3/8″ — 18).

Стандарт різьби в товарі не вказано — розміри для найпоширенішої трубної різьби G (BSPP).

Мінімальний робочий тиск, ΔP

0 бар

Максимальний робочий тиск, ΔP

10 бар

Витрата

11 л/хв

Матеріал корпусу

Латунь

Температура

-10…150 °C

Спосіб дії
