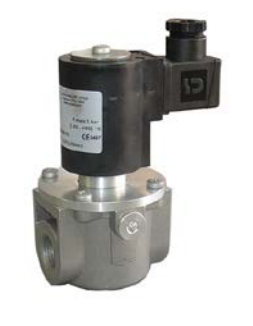

Електромагнітний клапан MADAS EV-1 Dn15 PN1 для природного газу Н.З. автоматичний 220VAC
Максимально давление
Максимальная разница давлений между входом и выходом (ΔP), при которой клапан гарантированно срабатывает. Превышение этого значения может привести к тому, что клапан не откроется или не закроется полностью.
Безготівковий для юр.осібОплата за рахунком з ПДВ. Рахунок надійде на email після оформлення замовлення.
Безготівковий для фізичних осібОплата за рахунком на реквізити компанії (IBAN)
Накладений платіжОплата при отриманні товару.
За договором з відстрочкоюУкладаємо договір з відстрочкою платежу для бюджетних організацій.
Нова ПоштаВідправка в день замовленняВідділення · Поштомат · Адресна доставка (кур’єр)за тарифами перевізника
Самовивізм. Київ, 04136 вул. Стеценка, 6.безкоштовноОпис
Клапан Madas EV перекриває подачу газу, щойно зникає напруга на котушці, і відкриває її при подачі напруги (нормально закритий). Тому його встановлюють як відсічний клапан безпеки перед газовими пальниками, котлами, печами та на газових рампах. Керувати ним можна від реле тиску, термостата, автоматики пальника або сигналізатора загазованості.
Серія EV розрахована на вищий тиск, ніж EVP: EV-1 — до 0,5 або 1 бар, EV-3 — до 3 бар, EV-6 — до 6 бар; тиск обирається в картці. Клапан відкривається швидше ніж за секунду і відповідає EN 161. Робоче середовище: природний газ, метан, скраплений газ, повітря та інші сухі неагресивні гази. Працює за температури навколишнього середовища від −15 до +60 °C.
ℹ️ Доступні виконання — обираються перемикачами в картці:
- Плавне відкриття (S) — відкривається поступово, без кидка газу; налаштовуються час відкриття, стартова витрата для розпалу та максимальна витрата. Усі напруги, крім 12 В.
- Регулятор витрати (F) — гвинтом обмежується максимальна витрата газу під потужність пальника.
- Датчик положення CPI — мікровимикач подає сигнал автоматиці, коли клапан повністю закритий.
- Біогаз (B) — деталі, не стійкі до агресивного газу, замінено, ущільнення з FKM (Viton).
- Вибухозахист EX — виконання для вибухонебезпечних зон 2 і 22 (ATEX, група IIC); обирається в напрузі: «EX 24VDC», «EX 220VAC» тощо. Котушка, роз’єм і кабель 3 м — єдиний нерозбірний вузол.
Характеристики
| Тип взводу | автоматичний | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Робоче середовище | Газ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Спосіб дії | прямої дії | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Матеріал корпусу | Алюміній | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ступінь захисту | IP65 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип приєднання | муфтове | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напруга | 220VAC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Вид клапану | нормально закритий | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальний робочий тиск, ΔP Максимально давление | 1 бар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Датчик положенняМікровимикач (CPI), який подає електричний сигнал, коли клапан повністю закритий. Дає змогу автоматиці котельні або диспетчерській контролювати, що газ дійсно перекрито. На роботу самого клапана не впливає. | Без датчика | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ВиконанняСтандарт — швидке відкриття; у клапанів DN200–DN300 (EVPF) регулятор витрати входить у стандарт. З регулятором витрати (F) — гвинтом обмежується максимальна витрата газу під потужність пальника. Плавне відкриття (S) — клапан відкривається поступово: налаштовуються час відкриття, стартова витрата для розпалу та максимальна витрата. Плавне відкриття (R) — плавне відкриття для DN200–DN300, вбудований регулятор витрати зберігається. | Стандарт | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Діаметр отвору | 15 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Країна-виробник | Італія | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приєднувальні розміри | DN 15 (1/2") | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Розмір у міліметрах Різьба G 1/2″ (DN 15) у міліметрах BSPP — трубна циліндрична, ISO 228⚠️ DN — умовний прохід, а не розмір різьби. Штангенциркуль покаже значення нижче, а не «15 мм». G 1/2″ (DN 15) Н — зовнішня ≈ 21,0 ммпо вершинах витків (вони дивляться назовні) В — внутрішня ≈ 18,6 ммдіаметр отвору — по вершинах витків (вони дивляться всередину) Як виміряти: в обох випадках штангенциркуль торкається вершин витків: у зовнішньої різьби вони дивляться назовні — міряйте губками ззовні; у внутрішньої — всередину отвору, міряйте губками для внутрішніх вимірювань. Наміряли інше? Усі розміри G (BSP)
Значення для циліндричної різьби, допуск ±0,3 мм. «Витків на дюйм» — скільки витків різьби вкладається у 25,4 мм довжини: 14 витків ≈ 1,8 мм між сусідніми витками. За цим числом різьбомір відрізняє схожі стандарти (у BSPT 3/8″ — 19, у NPT 3/8″ — 18). Стандарт різьби в товарі не вказано — розміри для найпоширенішої трубної різьби G (BSPP). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель котушки | BO-0430 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Стандарт роз'єму | DIN43650A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Гарантія | 24 міс | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
