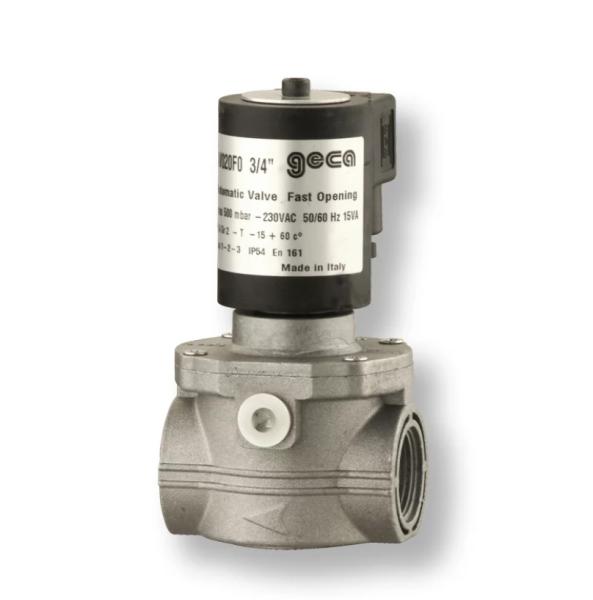

Електромагнітний клапан для газу GECA AV015FO DN 15 360mbar автоматичний 220VAC
Безготівковий для юр.осібОплата за рахунком з ПДВ. Рахунок надійде на email після оформлення замовлення.
Безготівковий для фізичних осібОплата за рахунком на реквізити компанії (IBAN)
Накладений платіжОплата при отриманні товару.
За договором з відстрочкоюУкладаємо договір з відстрочкою платежу для бюджетних організацій.
Нова ПоштаВідправка в день замовленняВідділення · Поштомат · Адресна доставка (кур’єр)за тарифами перевізника
Самовивізм. Київ, вул. Івана Виговського 13безкоштовноОпис
Клапан для газу GECA серії AV є арматурою, яка використовується для регулювання потоку газу в газових системах. Клапан виконаний з алюмінію, що забезпечує надійність його експлуатації та довговічність його роботи. Він оснащений електромагнітом (соленоїдом) та керується за допомогою електричного сигналу, включенням або відключенням живлення.
Клапан призначений для використання в побутових газових системах та промислових, газових пальниках та в системах транспортування газу, а також у системах опалення та вентиляції. Він має високу пропускну здатність і може працювати з не агресивними газами різного складу і не високого тиску. Клапан GECA AV має компактний розмір та легкий у встановленні, що робить його зручним для використання в різних умовах.

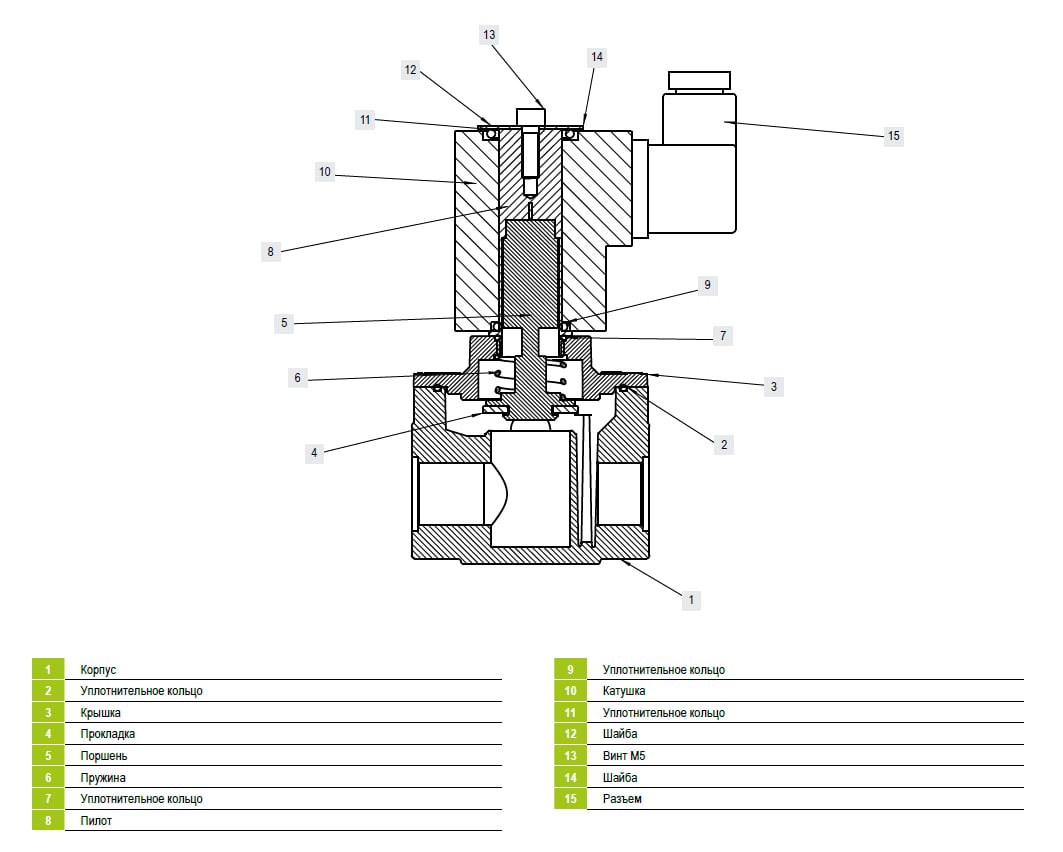

Схема клапана Geca AV:

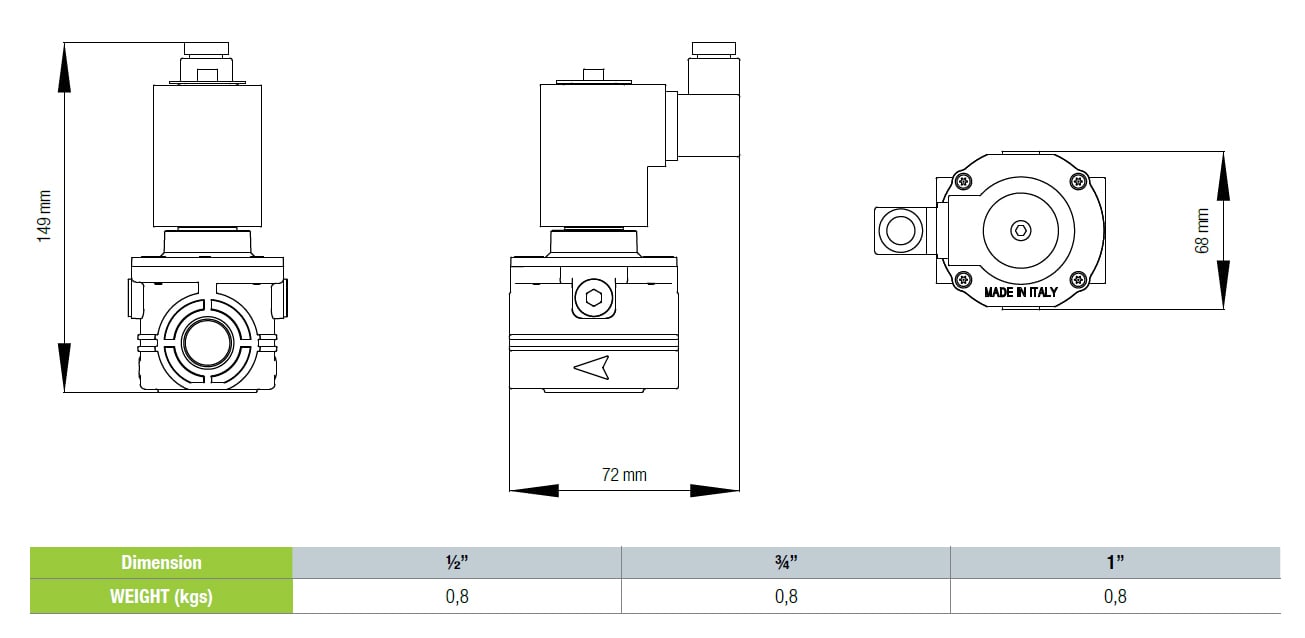

Габаритні розміри:

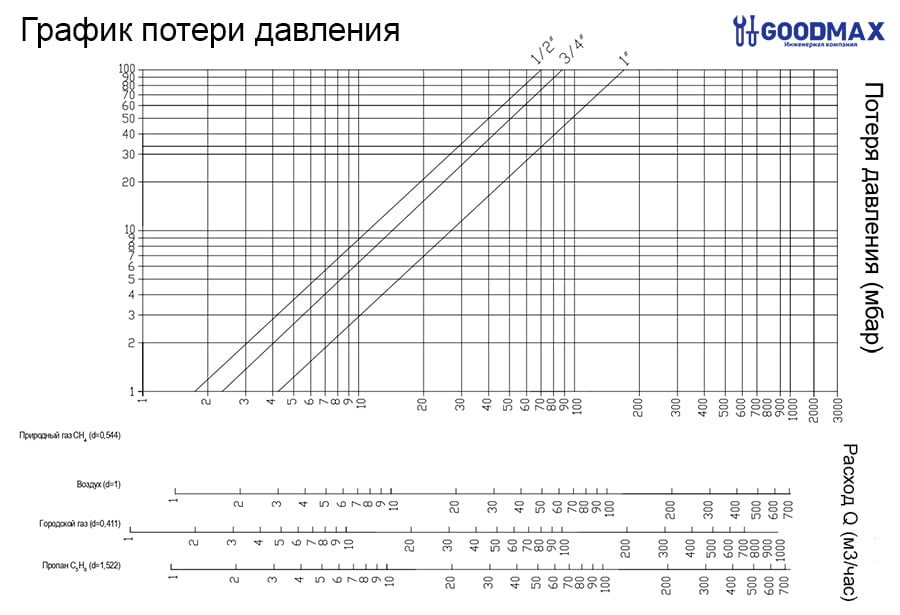

Графік втрати тиску
На цьому графіку ви можете розрахувати витрати залежно від втрати тиску. Приклад на вході тиск 100 мбар на виході 0 означає втрата тиску становить 100 мбар, знаходимо потрібний діаметр клапана і дивимося яка витрата буде!
Характеристики
| Тип взводу | автоматичний | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Спосіб дії | прямої дії | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Матеріал корпусу | Алюміній | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ступінь захисту | IP65 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип приєднання | муфтове | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напруга | 220VAC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Вид клапану | нормально закритий | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальний робочий тиск, ΔP Максимально давление | 0.36 бар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Діаметр отвору | 15 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Країна-виробник | Італія | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приєднувальні розміри | DN 15 (1/2") | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Розмір у міліметрах Різьба G 1/2″ (DN 15) у міліметрах BSPP — трубна циліндрична, ISO 228⚠️ DN — умовний прохід, а не розмір різьби. Штангенциркуль покаже значення нижче, а не «15 мм». G 1/2″ (DN 15) Н — зовнішня ≈ 21,0 ммпо вершинах витків (вони дивляться назовні) В — внутрішня ≈ 18,6 ммдіаметр отвору — по вершинах витків (вони дивляться всередину) Як виміряти: в обох випадках штангенциркуль торкається вершин витків: у зовнішньої різьби вони дивляться назовні — міряйте губками ззовні; у внутрішньої — всередину отвору, міряйте губками для внутрішніх вимірювань. Наміряли інше? Усі розміри G (BSP)
Значення для циліндричної різьби, допуск ±0,3 мм. «Витків на дюйм» — скільки витків різьби вкладається у 25,4 мм довжини: 14 витків ≈ 1,8 мм між сусідніми витками. За цим числом різьбомір відрізняє схожі стандарти (у BSPT 3/8″ — 19, у NPT 3/8″ — 18). Стандарт різьби в товарі не вказано — розміри для найпоширенішої трубної різьби G (BSPP). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
