Електромагнітний клапан газовий MADAS M16/RM N.A. DN32 Р0,5 (муфтовий) НВ 220VAC

Характеристики електромагнітного клапана Madas M16/RM N.A. DN 32 500 mbar нормально відкритий

Соленоїдний клапан MADAS, виконаний в алюмінієвому корпусі з муфтовим приєднанням. Котушка кріпиться у верхній частині корпусу. Основне завдання даного пристрою, це відкриття або перекриття потоку природного газу, рідин по сигналу. Сигналом для клапана є подача або відключення напруги на електромагнітну котушку, що в свою чергу поділяє клапани на два принципи дії:

1. Нормально відкритий;
2. Нормально закритий.

Принцип дії та застосування

Електромагнітний клапан нормально відкритий, працює за наступним принципом. Прилад зводиться за допомогою ручки для взводу і знаходиться у відкритому стані до того моменту поки на нього не подали напругу, тоді він закривається, і клапан доведеться зводити знову, після усунення причини його спрацювання. Виріб обладнано ручним взводом і є клапаном безпеки. Щоб звести прилад діаметром DN 15 - 25 потрібно натиснути на ручку, інші потрібно потягнути вгору. Застосовується зазвичай в побутових цілях або в промислових умовах. Середовище роботи гази (зріджений газ, природний газ, метан, повітря, сухі гази).

Живлення:

12В, 24В, 110В, 2230В (переменный ток)

12В, 24В (постоянный ток)

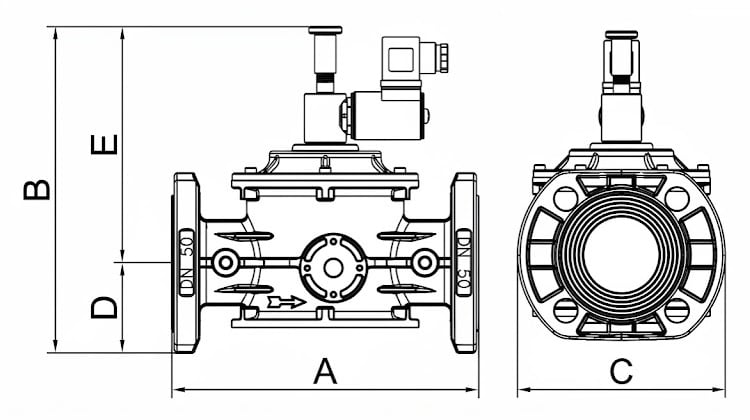

Габаритні розміри:

Приклад встановлення:

Клапани можуть встановлюватися горизонтально або вертикально за винятком клапанів DN 250 - DN350 тільки горизонтально. Не можна встановлювати клапани котушкою вниз!

ℹ️ Виконання для біогазу. Клапан випускається у версії для біогазу (в артикулі літера B): деталі, не стійкі до агресивного газу, замінено, ущільнення виконано з FKM (Viton) замість NBR. Для більш агресивних газів додатково потрібне катафорезне покриття корпусу — можливість постачання уточнюйте у менеджера.
