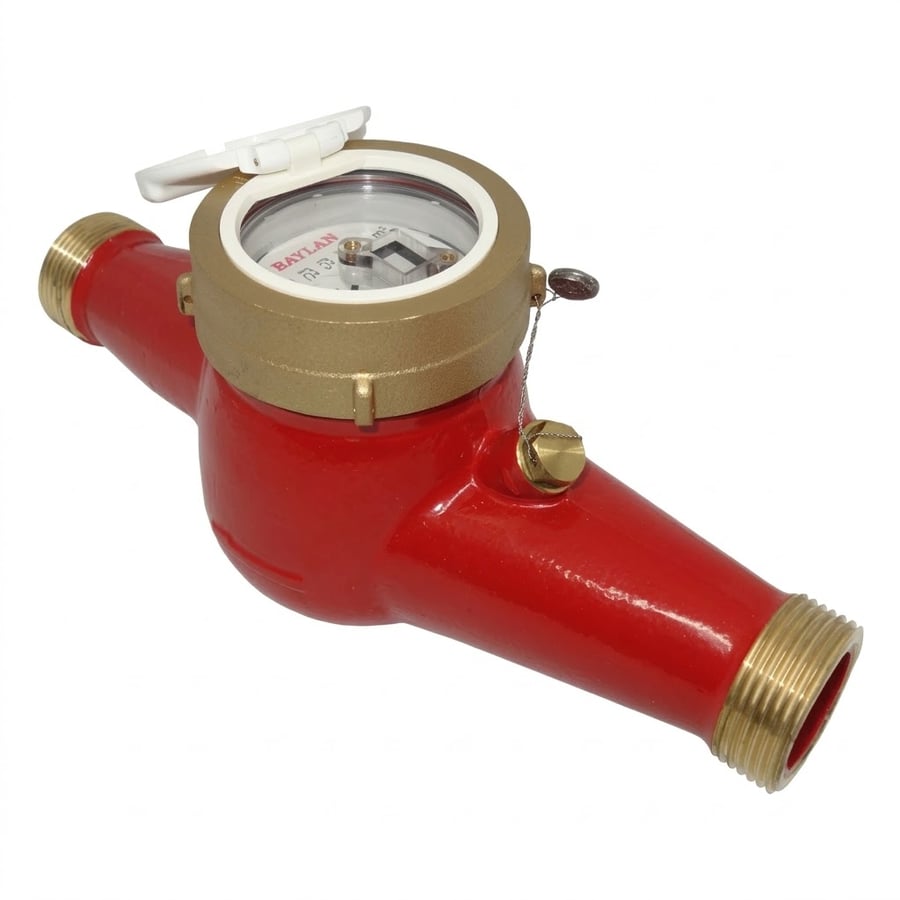

Лічильник для гарячої води BAYLAN TK-3S Dn 25 (клас "С", R = 160)

Багатоструменевий крильчастий лічильник сухого типу для систем гарячого водопостачання. Робоча температура — до 90 градусів постійно, короткочасні підйоми до 105 переносить без пошкоджень. Вода подається на крильчатку кількома струменями, навантаження на вісь розподіляється рівномірно — це подовжує ресурс у режимі, де прилад працює цілодобово через циркуляцію. Встановлюється на вводах у будівлі, у вузлах обліку ГВП, на котельнях і промислових об’єктах. Виробник BAYLAN, Туреччина.

Чому для ГВП потрібен окремий прилад

Лічильник холодної води в гарячому контурі живе недовго: полімерні деталі веде, ущільнення втрачають еластичність, похибка зростає. Тут матеріали й посадки розраховані на постійний нагрів, тому метрологія зберігається весь міжповірочний інтервал, а не перші місяці.

Клас «С» при R=160

Позначка R=160 на шкалі означає підтверджений за ДСТУ клас «С». Верхня робоча витрата у 160 разів вища за нижній поріг, і по всьому цьому інтервалу прилад тримає заявлену похибку. У ГВП це особливо помітно на циркуляції: вода тихо йде по кільцю малою витратою, і лічильник класу «В» такий проток частково не бачить. Клас «С» фіксує його — різниця між загальнобудинковим приладом і сумою квартирних скорочується.

Сухий механізм проти накипу

Відліковий вузол винесений з води. У гарячому контурі це важливіше, ніж у холодному: солі жорсткості випадають при нагріванні й швидко затягують скло мокрохідного приладу каламутним нальотом. Тут шкала лишається чистою і читабельною незалежно від того, скільки років лічильник відпрацював.

Захист IP68

Механізм герметичний за класом IP68 — витримує занурення до десяти метрів. Підвал, техпідпілля, колодязь чи приямок, куди може зайти вода, підходять як штатні місця встановлення.

Магніт не діє

Стійкість до зовнішнього магнітного поля відповідає EN 14154. Спроба загальмувати механізм магнітом ззовні нічого не дасть, облік триватиме коректно.

Монтаж

Положення горизонтальне; вертикальне встановлення допускається лише якщо на табло є позначка V. Фільтр грубої очистки перед приладом обов’язковий — без нього гарантія не діє. Відсічна арматура по обидва боки знадобиться при знятті на повірку. Стрілка на корпусі спрямовується за потоком, воду пускають плавно. Зварювання поряд зі встановленим лічильником заборонене. Якщо в системі можливе замерзання — прилад монтувати не можна.

Телеметрія

Корпус готовий до встановлення цифрового імпульсного виходу, оптичного перетворювача та накладних модулів: M-Bus, Mod-Bus RS-485, радіоканали WMBUS і LoRa, Narrowband IoT. Підключення до системи диспетчеризації виконується без зняття лічильника з трубопроводу. Накладка обирається в картці, її вартість додається до ціни приладу.

Ресурс і документи

Строк служби 12 років, повірка раз на 4 роки за наказом Мінекономрозвитку №1747 від 13.10.2016. Заводська повірка виконана при випуску. Гарантія: два роки з дати продажу, але не понад три роки з дати виготовлення. Сертифікат перевірки типу UA.TR.001 183-18, сертифікат системи управління якістю UA.TR.001 AQ 6.
