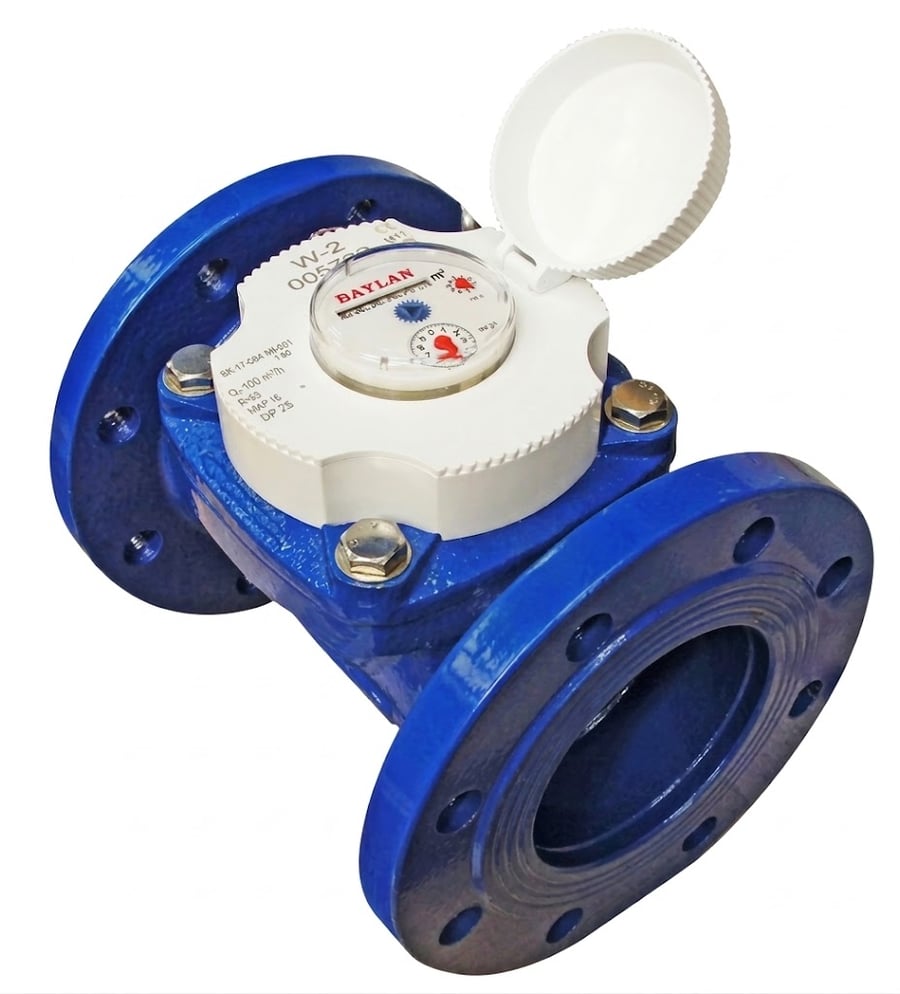

Турбінний лічильник для холодної води BAYLAN Woltman W-3 Dn 125 NK

Турбінний лічильник рахує воду на великих діаметрах, де крильчастий уже не справляється. Вісь турбіни розташована вздовж потоку, вода проходить наскрізь майже без опору — звідси здатність працювати з витратами від 25 до 400 кубометрів на годину без ризику перевантаження механізму. Застосовуються на вводах у будівлі, промислових майданчиках, котельнях та об’єктах комунального господарства, зокрема для комерційного обліку. Виробництво BAYLAN, Туреччина.

Як влаштований

Усередині дві герметично розділені порожнини: в одній обертається турбіна Вольтмана, в іншій розміщені редуктор і відліковий пристрій. Їх розділяє плита, а обертання передається через магнітну муфту — механічного зв’язку між водою і лічильним механізмом немає взагалі. Така схема виключає протікання всередину відлікового вузла і дозволяє вести облік десятиліттями без запотівання скла та нальоту на шкалі.

Розділювальна плита притягнута чотирма гвинтами на діаметрах від 50 до 125 і вісьмома на більших.

Що показує шкала

На діаметрах 50–125 відліковий пристрій складається з шести чорних роликів, що показують кубометри, і двох червоних стрілочних покажчиків для часток кубометра. Місткість лічильника 999 999 кубометрів, мінімальна ціна поділки 0,0001.

Від 150 і вище роликів також шість, додано чорний стрілочний покажчик, місткість збільшена до 9 999 999 кубометрів, ціна поділки 0,001.

Діапазон вимірювання

Клас R=100 означає, що між мінімальною та номінальною витратою стократна різниця, і на всьому цьому проміжку похибка не виходить за паспортну. Для DN 50 це від 0,25 до 25 кубометрів на годину, для DN 200 — від 4 до 400. Перевантажувальна витрата, яку прилад витримує короткочасно, становить 125 відсотків від номінальної.

Захист IP68

Корпус лічильного механізму герметичний і розрахований на занурення до десяти метрів. Вузли обліку на вводах найчастіше розміщують у підвалах, камерах і колодязях, де можливе підтоплення — для таких умов захист цього рівня обов’язковий, інакше після першого ж заливу прилад доведеться міняти.

Монтаж

Лише горизонтальне положення. Приєднання фланцеве: на DN 50 і 65 чотири болти M16, на DN 80–125 вісім M16, на DN 150 вісім M20, на DN 200 дванадцять M20. Стрілка на корпусі суміщається з напрямком потоку.

Перед лічильником обов’язковий фільтр грубої очистки — без нього гарантія не діє, а абразивні частинки швидко виводять турбіну з ладу. Потрібні прямі ділянки трубопроводу до і після приладу: турбінні лічильники чутливі до завихрень, і місцевий опір поряд із входом спотворює показання. Запірну арматуру розводять з обох боків, щоб знімати прилад на повірку без зливу системи.

Враховуйте вагу при монтажі: від 12 кілограмів на DN 50 до 46 на DN 200. Для великих діаметрів знадобиться підіймальне обладнання та опора під трубопровід.

Телеметрія

Корпус підготовлений під імпульсний вихід, оптичний перетворювач і накладні модулі: Mod-Bus, M-Bus, радіоканал WMBUS та LoRa. Для турбінних застосовується імпульсний передавач BAY-02NK — він відрізняється від передавача для квартирних лічильників. Модуль обирається в картці, встановлюється без демонтажу приладу з трубопроводу.

Повірка та документи

Міжповірочний інтервал 4 роки, строк експлуатації 12 років. Первинну повірку лічильник проходить на заводі. Сертифікат перевірки типу UA.TR.001 184-18.
