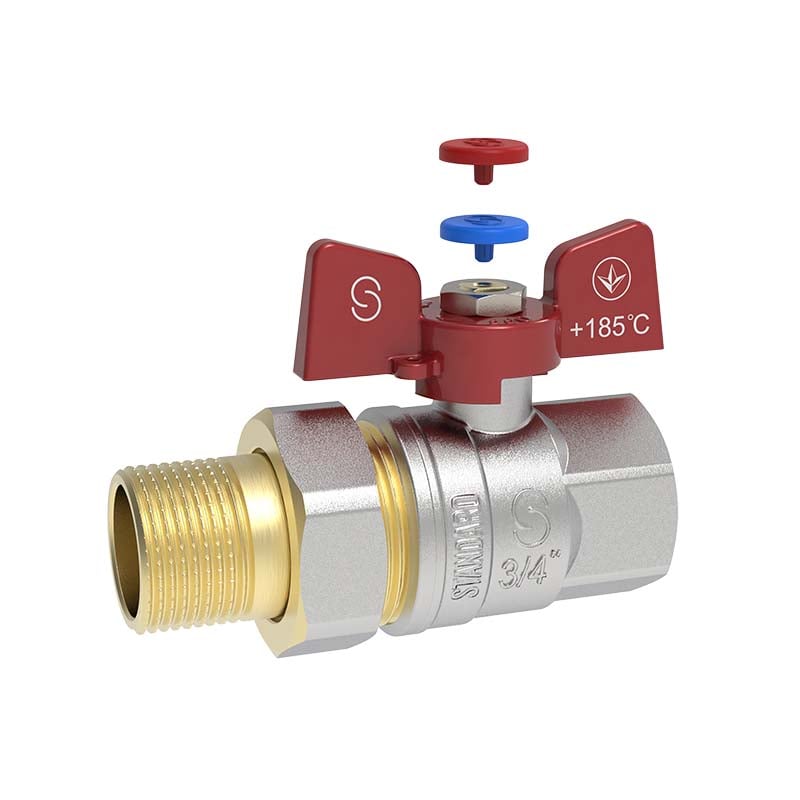

Кран кульовий STANDARD DN 20 (3/4") з американкою В-З

Name: Кран кульовий STANDARD DN 20 (3/4") з американкою В-З
Brand: STANDARD
SKU: 4200020
Price: 386.00 UAH
Availability: InStock

В наявності0Арт.: 4200020

STANDARDУсі товари бренду

386 ₴

Безготівковий для юр.осібОплата за рахунком з ПДВ. Рахунок надійде на email після оформлення замовлення.

Безготівковий для фізичних осібОплата за рахунком на реквізити компанії (IBAN)

Накладений платіжОплата при отриманні товару.

За договором з відстрочкоюУкладаємо договір з відстрочкою платежу для бюджетних організацій.

Детальніше →

Опис

Кульові крани STANDARD - серія високоякісних повнопрохідних кульових кранів, призначених для використання в системах водопостачання та опалення.

Продуманий дизайн та підбір високоякісних матеріалів гарантують тривалий термін та безпеку експлуатації виробу.

Особливості та переваги:

Ущільнювальне кільце FRM (Viton), два кільця PTFE і піджимна гайка забезпечують надійне ущільнення штока кульового крана і стійкість до високих температур (до +185°C).
Надійне кріплення половинок корпусу забезпечується використанням анаеробного герметика Loctite
Корпус кульового крана виготовлений з високоякісної латуні CW617N, яка рекомендована для використання в мережах водопостачання.

Характеристики

Тип приєднання

муфтове

Приєднувальні розміри

DN 20 (3/4")

Розмір у міліметрах

Різьба G 3/4″ (DN 20) у міліметрах

BSPP — трубна циліндрична, ISO 228

⚠️ DN — умовний прохід, а не розмір різьби. Штангенциркуль покаже значення нижче, а не «20 мм».

G 3/4″ (DN 20)

Н — зовнішня

≈ 26,4 ммпо вершинах витків (вони дивляться назовні)

В — внутрішня

≈ 24,1 ммдіаметр отвору — по вершинах витків (вони дивляться всередину)

Як виміряти: в обох випадках штангенциркуль торкається вершин витків: у зовнішньої різьби вони дивляться назовні — міряйте губками ззовні; у внутрішньої — всередину отвору, міряйте губками для внутрішніх вимірювань.

Наміряли інше? Усі розміри G (BSP)

Різьба	DN	Зовнішня, Ø мм	Внутрішня, Ø мм	Витків на дюйм
G 1/8″	DN 6	9,7	8,6	28
G 1/4″	DN 8	13,2	11,4	19
G 3/8″	DN 10	16,7	15,0	19
G 1/2″	DN 15	21,0	18,6	14
G 3/4″	DN 20	26,4	24,1	14
G 1″	DN 25	33,2	30,3	11
G 1¼″	DN 32	41,9	39,0	11
G 1½″	DN 40	47,8	44,8	11
G 2″	DN 50	59,6	56,7	11
G 2½″	DN 65	75,2	72,2	11
G 3″	DN 80	87,9	84,9	11

Значення для циліндричної різьби, допуск ±0,3 мм.

«Витків на дюйм» — скільки витків різьби вкладається у 25,4 мм довжини: 14 витків ≈ 1,8 мм між сусідніми витками. За цим числом різьбомір відрізняє схожі стандарти (у BSPT 3/8″ — 19, у NPT 3/8″ — 18).

Стандарт різьби в товарі не вказано — розміри для найпоширенішої трубної різьби G (BSPP).

Матеріал корпусу

Латунь

Матеріал ущільнення

PTFE

Максимальна робоча температура

185 °C

Максимальний робочий тиск

50 бар

Конфігурація з'єднання

ВН ( Внутренняя - Наружная )

Тип крана
