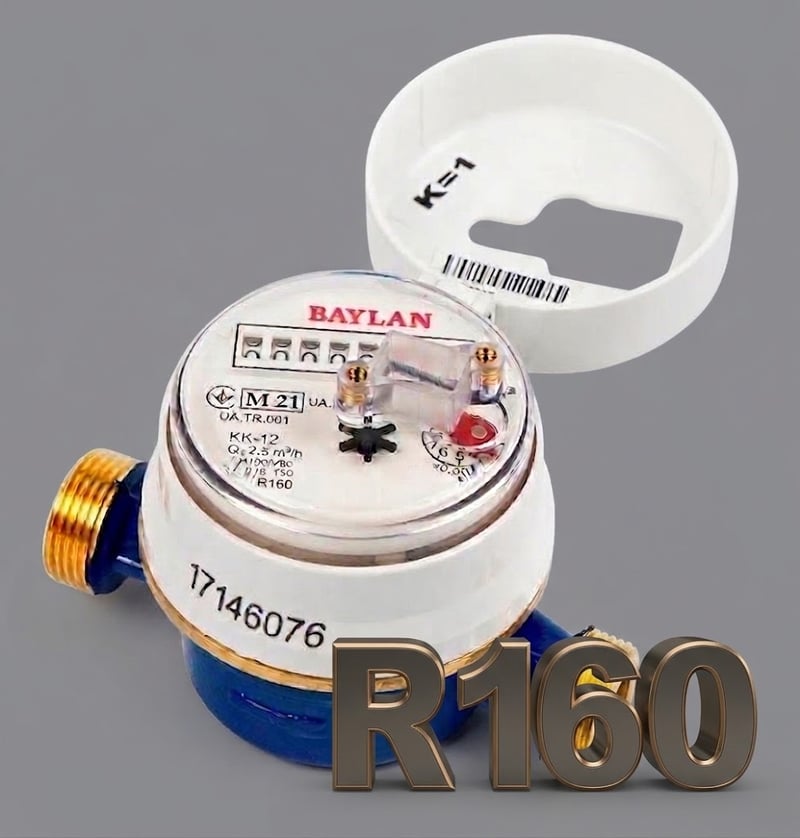

Лічильник для холодної води квартирний BAYLAN KK-14 Dn 20 (клас "С", R = 160)
Безготівковий для юр.осібОплата за рахунком з ПДВ. Рахунок надійде на email після оформлення замовлення.
Безготівковий для фізичних осібОплата за рахунком на реквізити компанії (IBAN)
Накладений платіжОплата при отриманні товару.
За договором з відстрочкоюУкладаємо договір з відстрочкою платежу для бюджетних організацій.
Нова ПоштаВідправка в день замовленняВідділення · Поштомат · Адресна доставка (кур’єр)за тарифами перевізника
Самовивізм. Київ, вул. Івана Виговського 13безкоштовноОпис
Лічильник води Baylan KK-14 DN 20 класу C, R160, одноструменевий, крильчастий, сухого ходу
Латунний корпус · клас R160H / R80V за ISO 4064 · IP68 · DN 20 · міжповірочний інтервал 4 роки
Для обліку холодної води до 50 °C у квартирах і приватних будинках, зокрема комерційного
Сухий лічильний механізм і захист від магнітного поля
Лічильний механізм відокремлений від води: вода не потрапляє на шкалу, показання лишаються читабельними весь строк служби, а знос обмежений крильчаткою та її опорами. Вплив зовнішнього магніту виключено конструктивно, як того вимагає EN 14154: піднесений до приладу магніт не зупиняє крильчатку й не спотворює показання.
Монтаж на горизонтальний і вертикальний трубопровід
Монтажна довжина 130 мм, приєднання G1B, висота 85 мм, ширина 74 мм. Робочий тиск до 16 бар. Встановлюється на горизонтальній (H) або вертикальній (V) ділянці, строго без нахилу, стрілка на корпусі за напрямком потоку. Перед лічильником потрібен фільтр грубого очищення: експлуатація без фільтра знімає гарантію виробника. Штуцери з гайками та прокладками (комплект МК-20) постачаються окремо.
Підготовлений до телеметрії без демонтажу
Накладки встановлюються просто на місці, лічильник при цьому лишається на трубі: імпульсний вихід BAY-01NK з кабелем 2 м (1, 10 або 100 л/імп), модулі M-Bus і Mod-Bus RS-485, радіомодулі WMBUS та LoRa. Перевести прилад на дистанційне зняття показань можна в будь-який момент експлуатації, без заміни лічильника.
Міжповірочний інтервал 4 роки (наказ Мінекономрозвитку № 1747 від 13.10.2016), первинну повірку виконано на заводі. Строк служби 12 років. Виробник дає гарантію 36 місяців, відлік з дати випуску. Сертифікат перевірки типу UA.TR.001 182-18. Виробник Baylan Ölçü Aletleri, Ізмір, Туреччина.
Що дає виконання R160 і ступінь захисту IP68
Відношення Q3/Q1 дорівнює 160 за горизонтального монтажу: номінальна витрата Q3 = 4 м³/год, мінімальна врахована Q1 = 0,025 м³/год проти 0,04 м³/год у виконанні R100, максимальна Q4 = 5 м³/год. Прилад фіксує слабкий струмінь і малий розбір, які лічильник класу B пропускає повз облік. За ДСТУ позначка R=160 і вище на лічильному механізмі відповідає класу точності C.
Лічильний вузол цього виконання герметичний за IP68 і витримує занурення до 10 метрів. Лічильник працює в шахтах, колодязях і підвалах з ризиком затоплення, тобто придатний там, де зазвичай ставлять мокрохід, але зберігає сухий механізм із читабельною шкалою.
Характеристики
| Різновид за температурою | Для холодної води | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приєднувальні розміри | DN 20 (3/4") | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Розмір у міліметрах Різьба G 3/4″ (DN 20) у міліметрах BSPP — трубна циліндрична, ISO 228⚠️ DN — умовний прохід, а не розмір різьби. Штангенциркуль покаже значення нижче, а не «20 мм». G 3/4″ (DN 20) Н — зовнішня ≈ 26,4 ммпо вершинах витків (вони дивляться назовні) В — внутрішня ≈ 24,1 ммдіаметр отвору — по вершинах витків (вони дивляться всередину) Як виміряти: в обох випадках штангенциркуль торкається вершин витків: у зовнішньої різьби вони дивляться назовні — міряйте губками ззовні; у внутрішньої — всередину отвору, міряйте губками для внутрішніх вимірювань. Наміряли інше? Усі розміри G (BSP)
Значення для циліндричної різьби, допуск ±0,3 мм. «Витків на дюйм» — скільки витків різьби вкладається у 25,4 мм довжини: 14 витків ≈ 1,8 мм між сусідніми витками. За цим числом різьбомір відрізняє схожі стандарти (у BSPT 3/8″ — 19, у NPT 3/8″ — 18). Стандарт різьби в товарі не вказано — розміри для найпоширенішої трубної різьби G (BSPP). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Комплект монтажних частин | без КМЧ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Імпульсний вихід / накладка | Без накладки | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Лічильний механізм | Сухохідний | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип лічильника | Крильчатий | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Температура | 5…50 °C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип приєднання | муфтове | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Метрологічний клас точності | R160H – R80V | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ступінь захисту | IP68 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Кількість струй | Одноструменевий | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Матеріал корпусу | Латунь | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Минимальная витрата, Q1 | 0.025 м³/год | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Постійна витрата, Q3 | 4 м³/год | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Перевантажувальна витрата, Q4 | 5 м³/год | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Установча довжина | 130 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальний робочий тиск | 16 бар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Робоче положення | горизонтальне – вертикальне | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Країна-виробник | Туреччина | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Призначення | Квартирний | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Міжповірочний інтервал | 4 роки | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Гарантія | 24 міс | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
