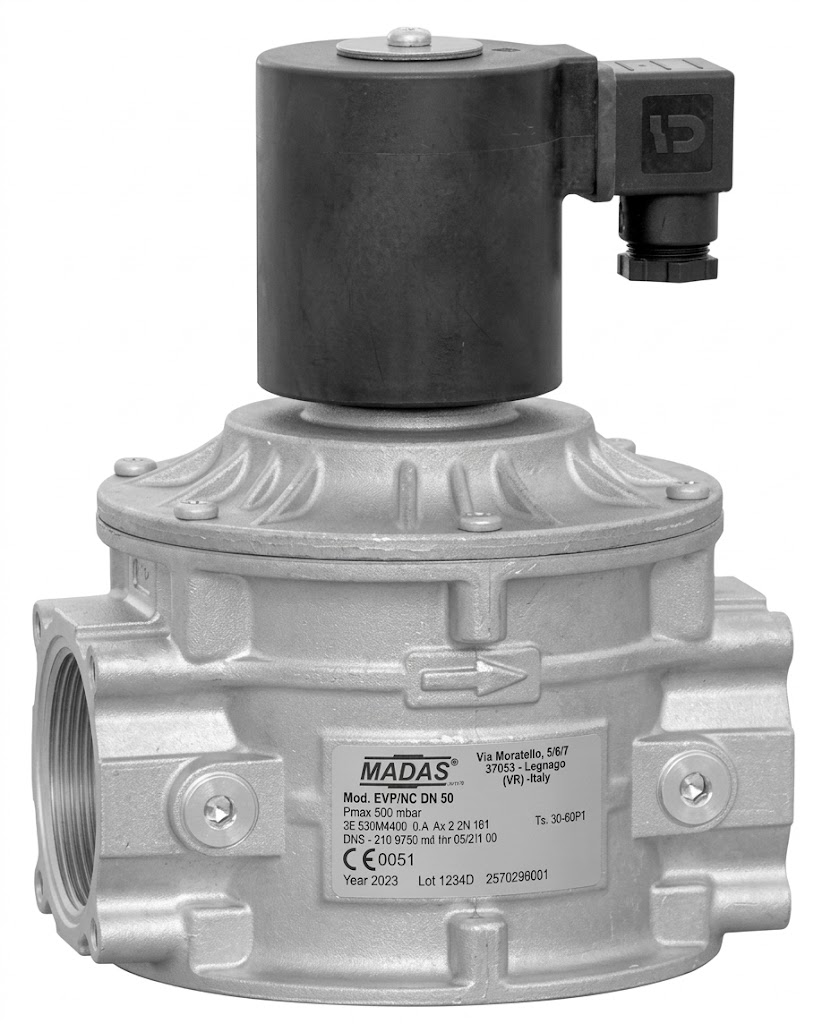

Электромагнитный клапан MADAS EVPC/NC Dn50 PN0,36 для природного газа Н.З. автоматический 220VAC
Максимально давление
Максимальная разница давлений между входом и выходом (ΔP), при которой клапан гарантированно срабатывает. Превышение этого значения может привести к тому, что клапан не откроется или не закроется полностью.
Безналичный для юр.лицОплата по счёту с НДС. Счёт придёт на email после оформления заказа.
Безналичный для физических лицОплата по счёту на реквизиты компании (IBAN)
Наложенный платёжОплата при получении товара.
По договору с отсрочкойЗаключаем договор с отсрочкой платежа для бюджетных организаций.
Новая ПочтаОтправка в день заказаОтделение · Почтомат · Адресная доставка (курьер)по тарифам перевозчика
Самовывозг. Киев, 04136 ул. Стеценка, 6.бесплатноОписание
Клапан Madas EVPC/NC перекрывает подачу газа, как только пропадает напряжение на катушке, и открывает её при подаче напряжения. Поэтому его ставят как отсечной клапан безопасности перед газовыми горелками, котлами, печами и на газовых рампах. Управлять им можно от реле давления, термостата, автоматики горелки или сигнализатора загазованности.
Клапан срабатывает быстрее чем за секунду, имеет встроенный сетчатый фильтр и соответствует EN 161 (класс A, группа 2). Работает при температуре окружающей среды от −15 до +60 °C.
ℹ️ Доступные исполнения — выбираются переключателями в карточке:
- Плавное открытие (S) — открывается постепенно, без броска газа; настраиваются время открытия, стартовый расход для розжига и максимальный расход. Все напряжения, кроме 12 В.
- Регулятор расхода (F) — винтом ограничивается максимальный расход газа под мощность горелки.
- Датчик положения CPI — микровыключатель подаёт сигнал автоматике, когда клапан полностью закрыт.
- Биогаз (B) — детали, не стойкие к агрессивному газу, заменены, уплотнения из FKM (Viton).
- Взрывозащита EX — исполнение для взрывоопасных зон 2 и 22 (ATEX, группа IIC); выбирается в напряжении: «EX 24VDC», «EX 220VAC» и т. д. Катушка, разъём и кабель 3 м — единый неразборный узел.
Характеристики
| Тип взводу | автоматический | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Рабочая среда | Газ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Способ действия | прямого действия | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Материал корпуса | Алюминий | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Степень защиты | IP65 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип присоединения | муфтовое | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Напряжение | 220VAC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Вид клапана | нормально закрытый | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальное рабочее давление, ΔP Максимально давление | 0.36 бар | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Датчик положенияМикровыключатель (CPI), который подаёт электрический сигнал, когда клапан полностью закрыт. Позволяет автоматике котельной или диспетчерской контролировать, что газ действительно перекрыт. На работу самого клапана не влияет. | Без датчика | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ИсполнениеСтандарт — быстрое открытие; у клапанов DN200–DN300 (EVPF) регулятор расхода входит в стандарт. С регулятором расхода (F) — винтом ограничивается максимальный расход газа под мощность горелки. Плавное открытие (S) — клапан открывается постепенно: настраиваются время открытия, стартовый расход для розжига и максимальный расход. Плавное открытие (R) — плавное открытие для DN200–DN300, встроенный регулятор расхода сохраняется. | Стандарт | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип открытияБыстрое — клапан открывается сразу, менее чем за 1 с. Плавное (исполнение S) — открывается постепенно: настраиваются время открытия, стартовый расход для розжига и максимальный расход. Плавное (исполнение R) — плавное открытие со встроенным регулятором расхода (клапаны DN200–DN300). | Быстрое | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Регулятор расходаРегулировочный винт, которым ограничивается максимальное открытие клапана, то есть максимальный расход газа, — под мощность горелки. | Без регулятора | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диаметр отверстия | 50 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Страна-производитель | Италия | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Присоединительные размеры | DN 50 (2") | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размер в миллиметрах Резьба G 2″ (DN 50) в миллиметрах BSPP — трубная цилиндрическая, ISO 228⚠️ DN — условный проход, а не размер резьбы. Штангенциркуль покажет значения ниже, а не «50 мм». G 2″ (DN 50) Н — наружная ≈ 59,6 ммпо вершинам витков (они смотрят наружу) В — внутренняя ≈ 56,7 ммдиаметр отверстия — по вершинам витков (они смотрят внутрь) Как измерить: в обоих случаях штангенциркуль касается вершин витков: у наружной резьбы они смотрят наружу — меряйте губками снаружи; у внутренней — внутрь отверстия, меряйте губками для внутренних измерений. Намерили другое? Все размеры G (BSP)
Значения для цилиндрической резьбы, допуск ±0,3 мм. «Витков на дюйм» — сколько витков резьбы укладывается в 25,4 мм длины: 14 витков ≈ 1,8 мм между соседними витками. По этому числу резьбомер отличает похожие стандарты (у BSPT 3/8″ — 19, у NPT 3/8″ — 18). Стандарт резьбы у товара не указан — размеры для самой распространённой трубной резьбы G (BSPP). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель катушки | BO-0375 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Стандарт разъёма | DIN43650A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Гарантия | 24 мес | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
